液晶显示的原理是利用液晶的物理特性,通过电压对其显示区域进行控制,有电就有显示,这样即可以显示出图形。液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、目前已经被广泛地应用在便携式计算机、数字摄像机、PDA移动通信工具等众多领域。
字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD显示模块,分4位和8位数据传输方式,提供5×7点阵+光标和5×10点阵+光标的显示模式。提供显示数据缓冲区DDRAM、字符发生器CGROM和字符发生器CGRAM,可以使用CGRAM来存储自己定义的最多8个5×8点阵的图形字符的字模数据。提供丰富的指令设置:清显示、光标回原点、显示开/关、光标开/关、显示字符闪烁、光标移位、显示移位等。提供内部上电自动复位电路,当外加电源电压超过4.5V时,自动对模块进行初始化操作,将模块设置为默认的显示工作状态。
16×2点阵字符液晶模块是由点阵字符液晶显示器件和专用的行、列驱动器,控制器以及必要的连接件,结构件装配而成,可以显示数字和英文字符,这种点阵字符模块本身带有字符以及发生器,显示容量大,功能丰富。
1602LCD分为带背光和不带背光两种,其控制器大部分为HD44780,带背光的比不带背光的厚,是否带背光在应用中并无差别,两者尺寸差别如图14-2所示。1602LCD芯片逻辑工作电压4.5~5.5V,LCD驱动电压3~5V,最佳工作电压5.0V,显示容量16×2个字符;工作电流2.0mA;字符尺寸2.95×4.35(W×H)mm。
图14-2 1602LCD尺寸图
从图14-2中可以看到1602LCD采用标准的14引脚(无背光)或16引脚(带背光)接口,各引脚描述见表14-1。
表14-1 LCD1602引脚描述
第1引脚:VSS为地电源。
第2引脚:VDD接5V正电源。
第3引脚:VL为液晶显示器对比度调整端,接正电源时对比度最弱,接地时对比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10kΩ的电位器调整对比度。
第4引脚:RS为寄存器选择,RS=0当单片机进行读模块操作,指向地址计数器。当单片机进行写模块操作,指向指令寄存器。当RS=1时,无论单片机读/写操作,均指向数据寄存器。
第5引脚:R/W为读写信号线,高电平时进行读操作,低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址,当RS为低电平,R/W为高电平时,可以读忙信号,当RS为高电平,R/W为低电平时,可以写入数据。
第6引脚:E端读操作时,信号下降沿有效,写操作时,高电平有效。
第7~14引脚:单片机与液晶之间的数据传送通道。
第15引脚:背光电源正极(5V)。
第16引脚:背光电源负极(0V)。
LCD1602基本操作时序见表14-2。(www.chuimin.cn)

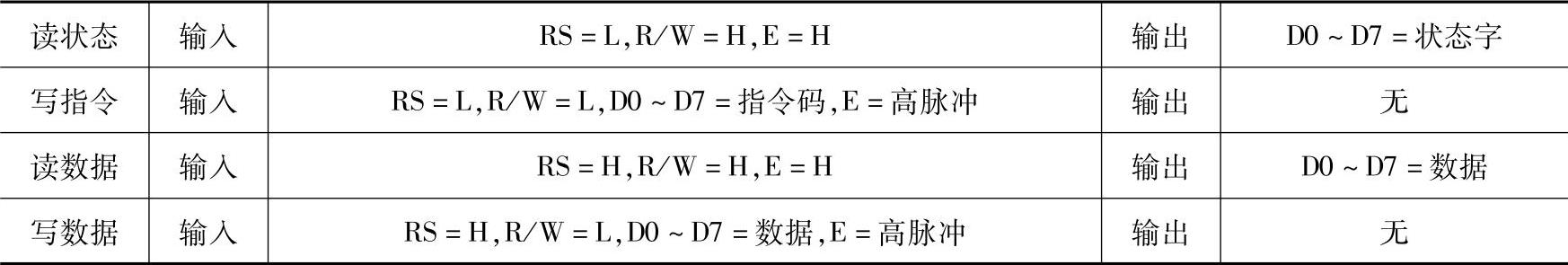

表14-2 LCD1602基本操作时序表
1602液晶模块内部的字符发生存储器(CGROM)已经存储了192个5×7的点矩阵字型,CGROM的字型经过内部电路的转换传到显示器上,仅能读出不可以写入。字型或者字符的排列方式与标准的ASCII码相同,例如字符码31H为“1”字符,字符码41H为“A”字符。将A的ASCII码01000001B(41H)写入到DDRAM中,同时电路到CGROM中将A的字型点阵数据找出来显示在LCD上,就能看到字母“A”,字符与字符码对照表见表14-3。
由于单片机可以直接访问模块内部的IR和DR,作为缓冲区域,IR和DR在模块进行内部操作之前,可以暂存来自MPU的控制信息,这样就给用户在单片机和外围控制设备的选择上,增加了余地。模块的内部操作由单片机的RS、R/W、E以及数据信号DB0~DB7决定,这些信号的组合形成了显示模块的指令。LCD模块向用户提供11条指令,大致可以分为
(1)清楚显示器;
(2)光标归位设定;
(3)设定字符进入模式;
(4)显示器开关;
(5)显示光标移位;
(6)功能设定;
(7)CGRAM;
(8)DDRAM地址设定;

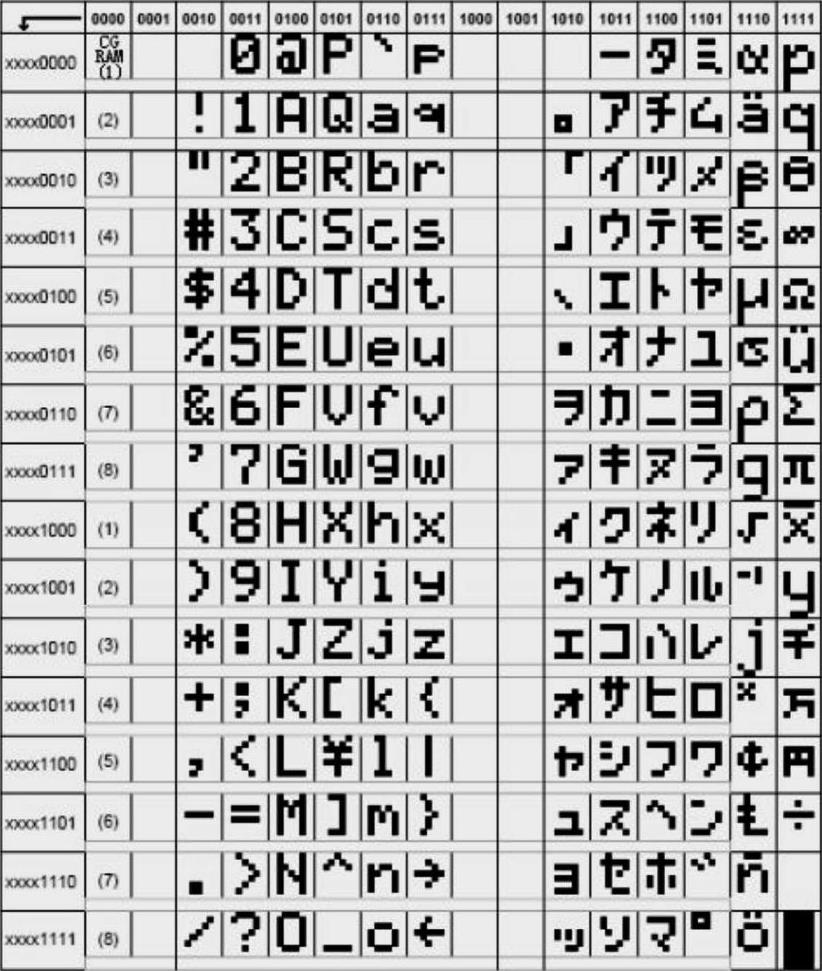

表14-3 字符与字符码对应图
(9)忙碌标志BF或AC地址读取;
(10)写数据到CGRAM或者DDRAM中;
(11)从CGRAM或者DDRAM中读取数据。
一般情况下,内部RAM数据传送的动能使用最为频繁,因此,RAM中的地址指针具备自动加一或者减一功能,在一定程度上减轻了单片机编程负担。此外,由于数据移位指令与写显示数据可同时进行,用户能够以最少系统开发时间,达到最高的编程效率。编写代码时,单片机每次访问LCD显示模块之前,单片机应首先监测忙碌标志BF,确认BF=0,访问过程才能进行。具体指令操作可以查询LCD1602字符型液晶显示模块使用说明书。
