51单片机数码管静态显示教程
【摘要】：如观察“4”是如何显示出来的，首先点亮数码管b、c、f、g段，对应到单片机的I/O口，将P0.1、P0.2、P0.5和P0.6端口置“0”，公共端com1～com4置“1”，实现集成4位数码管全部显示“4”。表9-1列出显示“4”数字段码对应关系。程序设计上通过循环结构实现“2”“4”“6”“8”数字的轮询显示。数码管静态显示程序流程图如图9-10所示。图9-11 数码静态显示程序编译成功界面
静态显示是指集成4位数码管各位码端（即com1～com4公共端）全部占用具有锁存功能的输出口线，单片机把显示字形对应的段码给集成4位数码管a段～h段赋值，即显示出设计所需要显示的数字或者符号。
静态显示法单片机不会经常扫描数码管各位码端，节省程序运行时间，但是由于程序运行时占用全部的公共端口，所以该方法一般用在数码管数目较少的应用系统中。
采用静态显示方式进行程序设计时，考虑显示电路选取的是共阳数码管，若实现数码管显示“2”“4”“6”“8”，则需要通过对数码管位码和段码进行设置方能实现。如观察“4”是如何显示出来的，首先点亮数码管b、c、f、g段，对应到单片机的I/O口，将P0.1、P0.2、P0.5和P0.6端口置“0”，公共端com1～com4置“1”，实现集成4位数码管全部显示“4”。表9-1列出显示“4”数字段码对应关系。

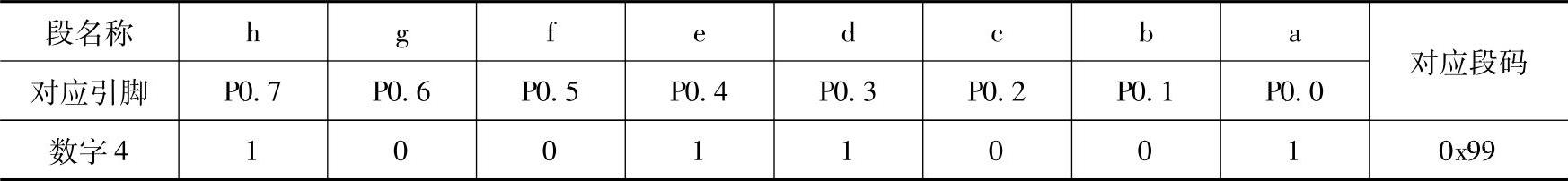

表9-1 共阳数码管显示数字“4”段码表

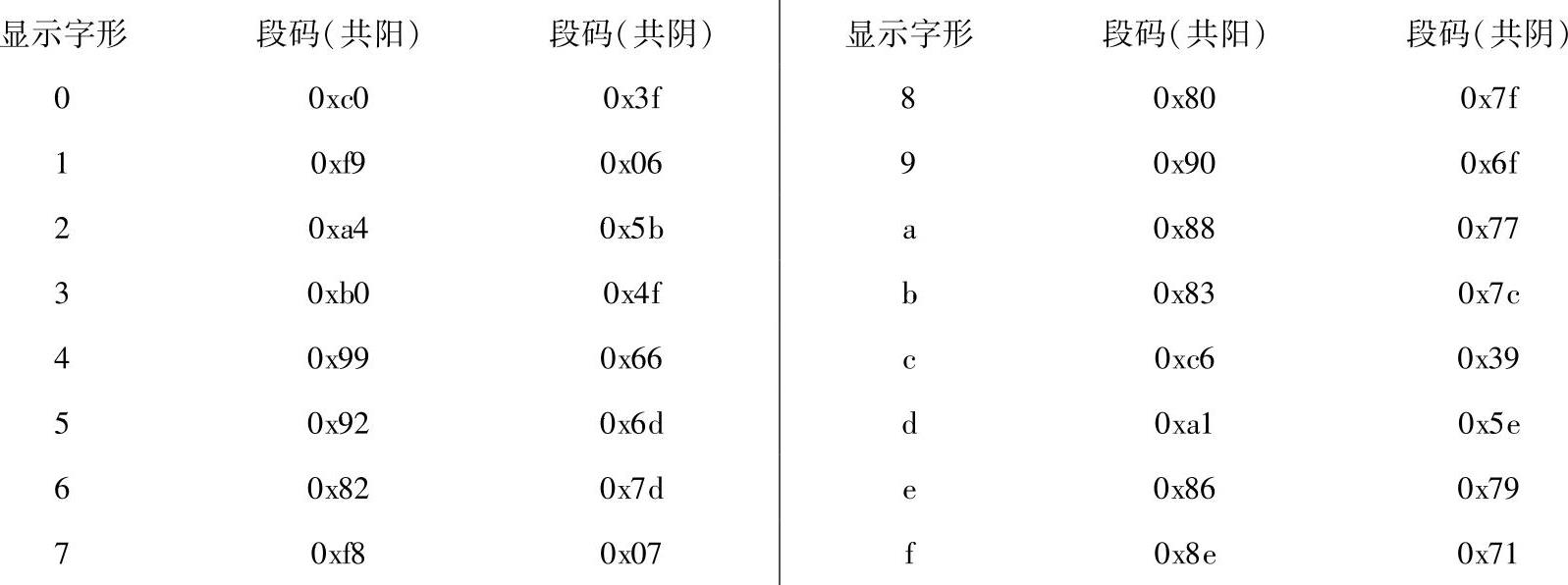

进行数码管显示电路设计时，选取数码管器件可以共阴也可以共阳，表9-2列出共阴和共阳数码管0～F十六个数字的段码表，段码表可以通用，方便读者在进行数码管软件编程时使用。
表9-2 数码管字形段码表

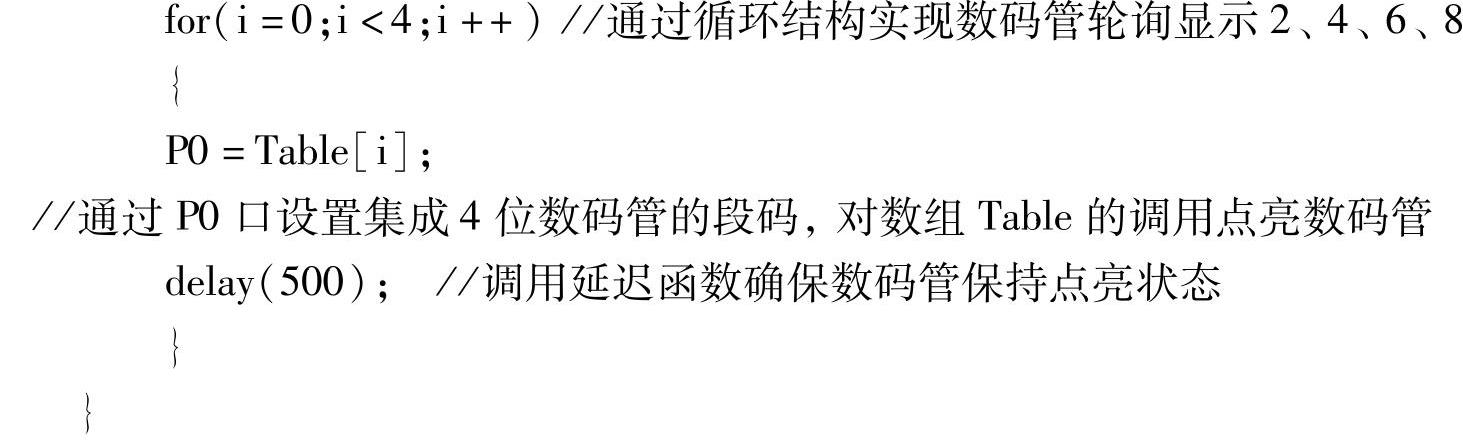

书写程序时，通过查表9-2查找段码，调用段码把该段码数据送到P0口实现段码显示。程序设计上通过循环结构实现“2”“4”“6”“8”数字的轮询显示。数码管静态显示程序流程图如图9-10所示。(www.chuimin.cn)

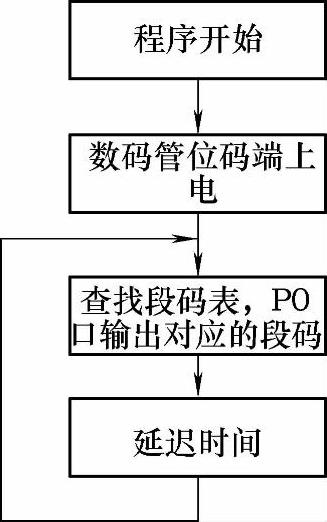

图9-10 数码管静态显示程序流程图

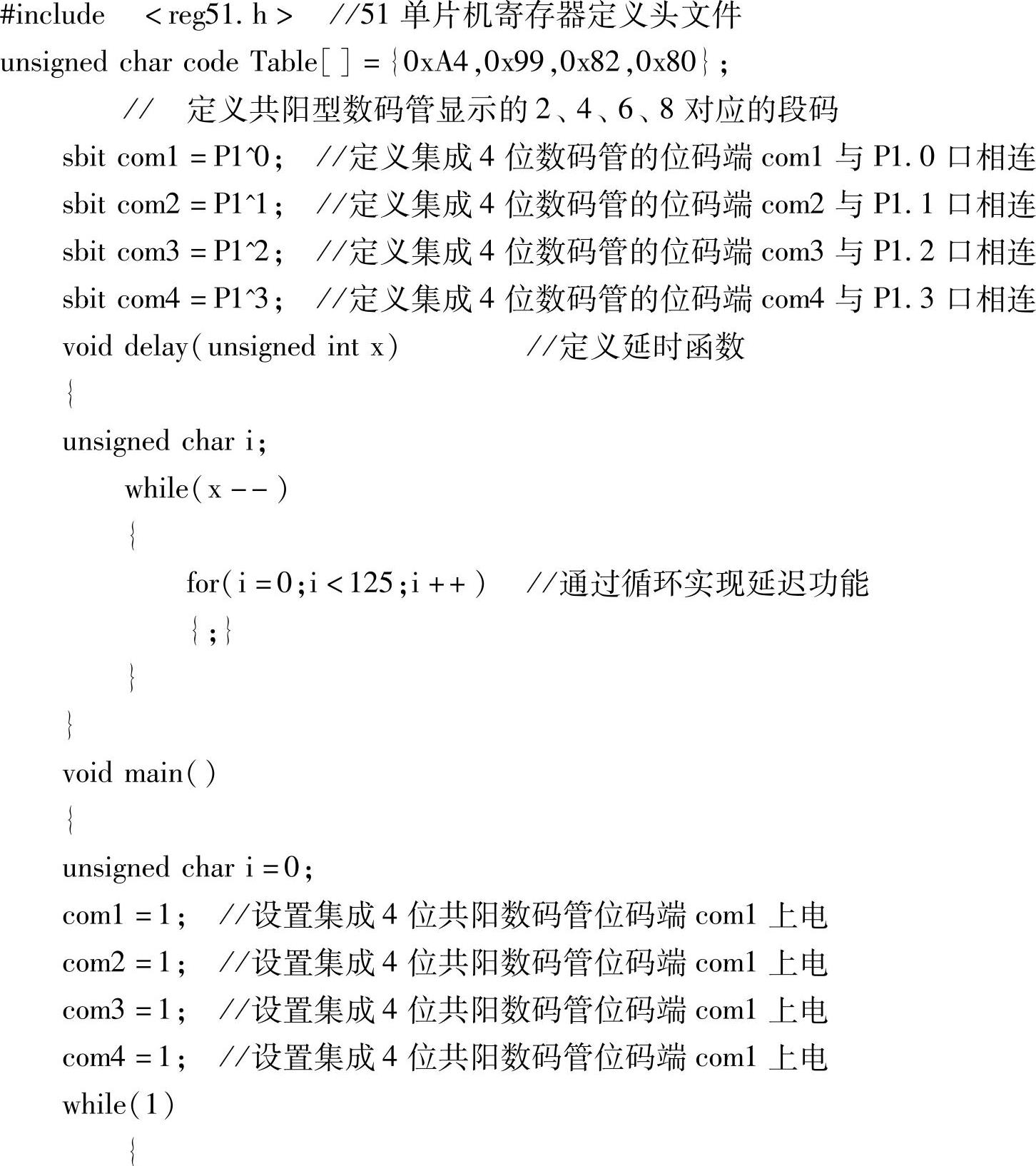

在图9-10的基础上书写静态数码显示程序代码如下：
结合2.3节关于单片机开发环境Keil C51的学习，建立工程disp文件，并将上述代码在Keil环境下进行编译，程序成功编译结果如图9-11所示。同时在创建工程路径disp文件夹下生成一个扩展名为.hex文件，供下载软件将生成的.hex文件下载到单片机中。

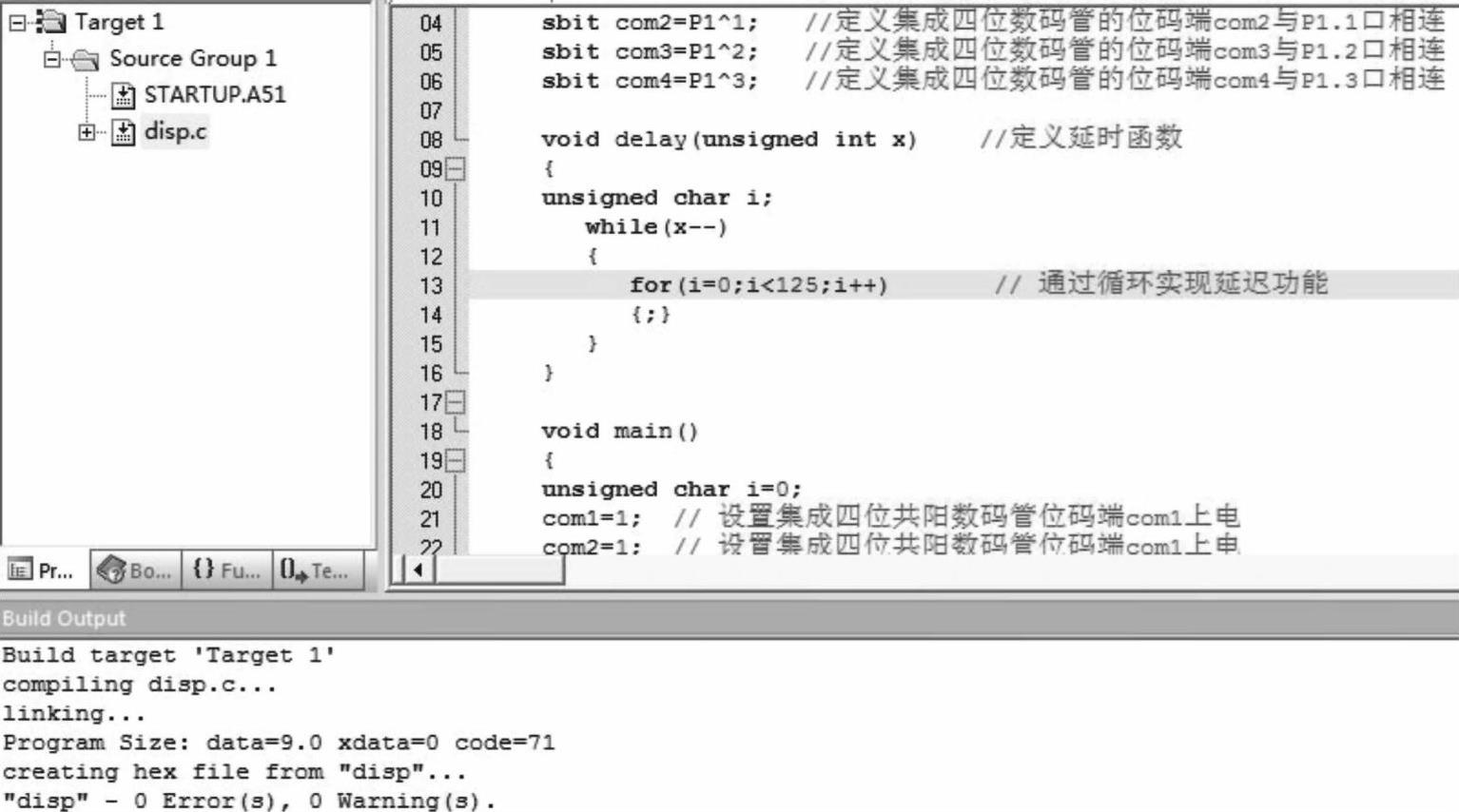

图9-11 数码静态显示程序编译成功界面
