51单片机引脚功能详解

2023-11-04 理论教育版权反馈

【摘要】：51单片机一般采用40引脚双列直插封装，图3-5为单片机引脚排列图。详细介绍参见3.1.1节。1）复位引脚RST：9引脚RST为单片机上电复位输入端，只要在该引脚上连续保持两个机器周期以上的高电平，单片机就可以实现复位操作。4）：31引脚为访问程序存储器控制信号。

51单片机一般采用40引脚双列直插（DIP）封装，图3-5为单片机引脚排列图。其中40个引脚可以分为4类：电源、控制、I/O端口和时钟引脚。

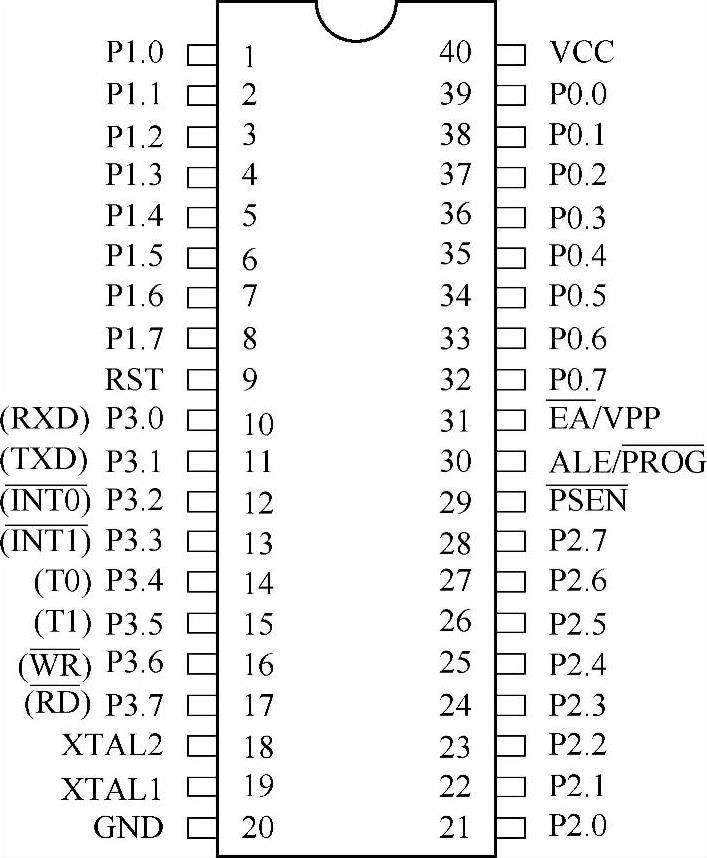

图3-5 单片机引脚排列图

单片机的引脚学习非常重要，通过引脚的功能定义可以对单片机进行硬件电路设计，尤其对于初学者知道每个引脚的功能方便对单片机开发应用。这里对单片机40个引脚从4大类分别详细介绍：

1.电源引脚

①40引脚VCC：供电电压5V。

②20引脚GND：接地。

2.I/O端口引脚

51单片机共有4个8位并行I/O端口，共32个可编程I/O引脚。每个端口介绍如下：

①P0口：32引脚（P0.7）～39引脚（P0.0）可作为普通的输入/输出端口用。访问外部存储器时，分时传送低8位地址信号和低8位数据信号。

②P1口：8引脚（P1.7）～1引脚（P1.0）只有通用I/O接口一种功能，作为普通的输入/输出端口用。

③P2口：28引脚（P2.7）～21引脚（P2.0）可作为普通的输入/输出端口用。访问外部存储器时传送高8位地址信号。

④P3：17引脚（P3.7）～10引脚（P3.0）可作为普通的输入/输出端口用。但大部分情况下用于第二功能，见表3-1。

表3-1 P3口的第二功能

3.时钟引脚(www.chuimin.cn)

时钟引脚XTAL1和XTAL2，电路设计时多采用内部振荡方式产生时钟脉冲。详细介绍参见3.1.1节。

19引脚XTAL1：接内部时钟工作电路的输入。

18引脚XTAL0：接内部时钟工作电路的输出。

4.控制引脚51单片机的控制线共有4根，分别为、N、和。其中3根是复用线为、和具有两种功能。

1）复位引脚RST：9引脚RST为单片机上电复位输入端，只要在该引脚上连续保持两个机器周期以上的高电平，单片机就可以实现复位操作。复位电路分为自动上电复位和手动复位，如图3-6、图3-7所示。

图3-6 自动上电复位

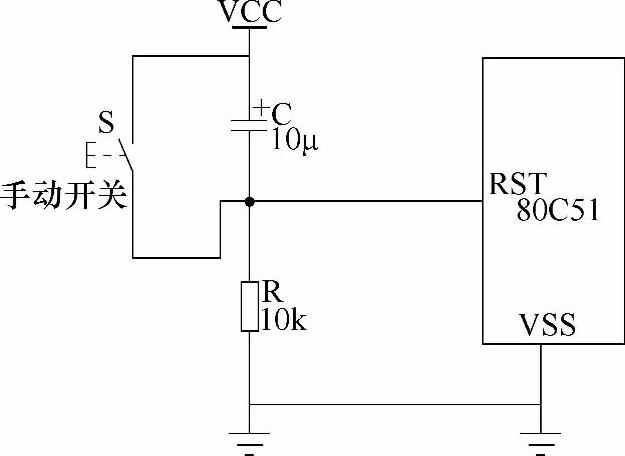

图3-7 手动复位

2）PSEN：29引脚PSEN为外部程序存储器ROM读选通信号。该引脚有效（低电平）时，当单片机读取外部程序存储器ROM的指令和数据时，每个机器周期内两次有效，PSEN相当于外部ROM芯片输出允许的选通信号。但读片内ROM和读片外RAM时，不会产生有效的P信号。

3）：30引脚为地址锁存允许/编程脉冲。访问外部存储器时，ALE用来锁存P0口送出的低8位地址信号。当ALE信号有效（高电平）时，P0口传送的是低8位地址信号；当ALE无效（低电平）时，P0口传送的是8位数据信号。

当不执行访问外部RAM指令时，ALE以时钟振荡频率1/6的固定频率输出，ALE信号可以作为外部芯片的时钟信号。但当CPU执行访问外部RAM时，ALE将丢失一个ALE脉冲。

：单片机对内部ROM编程时的编程脉冲输入端。

4）：31引脚为访问程序存储器控制信号。51型单片机的寻址范围为64KB，其中4KB在片内，60KB在片外，当EA为高电平时，先访问片内ROM，当程序长度超过4KB时将自动转向执行外部ROM中的程序。当为低电平时，单片机只访问外部ROM。

VPP：对片内EPROM编程，31引脚为高电平用于施加编程电源。
