ISP在线下载教程-51单片机初级入门实战教程
【摘要】：本节主要介绍下载软件STC-ISP在Windows 7系统中的应用，网络下载STC-ISP安装软件，在软件包中找到可执行文件，鼠标右击在弹出选项中找到属性选项如图2-39所示。图2-39 STC-ISP属性菜单操作图2-40 STC-ISP属性对话框设置完成后运行，STC-ISP可以正常进行程序烧写工作，如图2-41所示。
51系列单片机中的STC89系列和AT89系列是兼容的，引脚定义和内部资源是一样的，所以烧写程序的方法也是一致，STC89系列可以直接用USB或者串口下载，AT89系列单片机采用ISP下载线或者编程器来下载程序，一种方式是并口或者串口ISP，另一种方式是USB转换为ISP下载。
本节主要介绍下载软件STC-ISP在Windows 7系统中的应用，网络下载STC-ISP安装软件，在软件包中找到
可执行文件，鼠标右击在弹出选项中找到属性选项如图2-39所示。在弹出的属性对话框中找到兼容性选项，选中“以兼容模式运行这个程序”的同时选中“以管理员身份运行此程序”，如图2-40所示，鼠标单击确定。

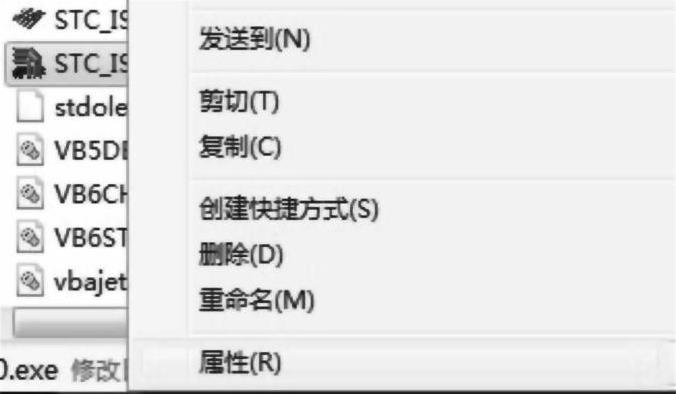

图2-39 STC-ISP属性菜单操作
图2-40 STC-ISP属性对话框
设置完成后运行
，STC-ISP可以正常进行程序烧写工作，如图2-41所示。
图2-41 STC-ISP程序烧写界面
目前便携式计算机很多无串口，程序烧写时，可以采用USB转ISP下载，若是台式计算机则可以用串口线直接进行ISP下载，本节采用USB转ISP下载方式，在烧写程序前安装USB驱动程序PL2303 USB转串口驱动，安装成功后鼠标右击桌面“计算机”，选择“属性”找到“设备管理器窗口”如图2-42所示，可以看到选择串口COM7，同时将烧写的单片机STC89C52RC插入到烧写器中，确保硬件连接正确，此时烧写器无上电。
打开STC-ISP软件如图2-43中，在MCU类型中选择所用的单片机型号STC89C52RC，在COM串口选择中选中找到的COM7串口，鼠标单击打开程序，选择要烧写的程序文件如test.hex，如图2-44所示，注意这里用到的烧写文件为2.3节程序编译后产生HEX代码文件。
(www.chuimin.cn)

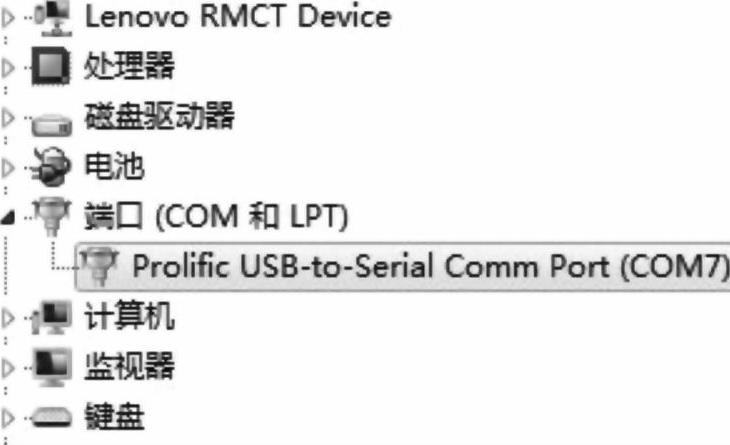

图2-42 串口安装成功

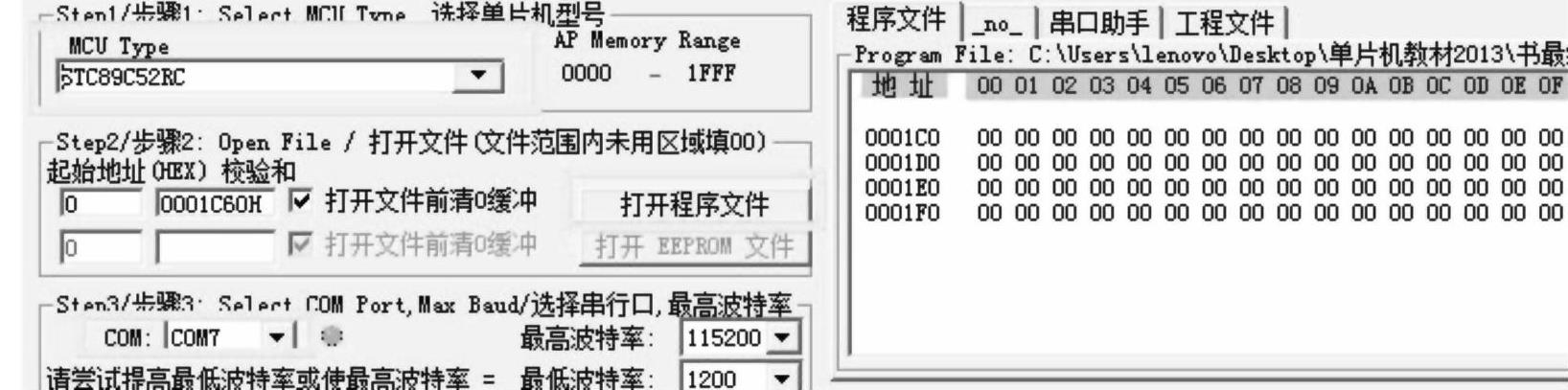

图2-43 程序烧写STC-ISP参数配置界面

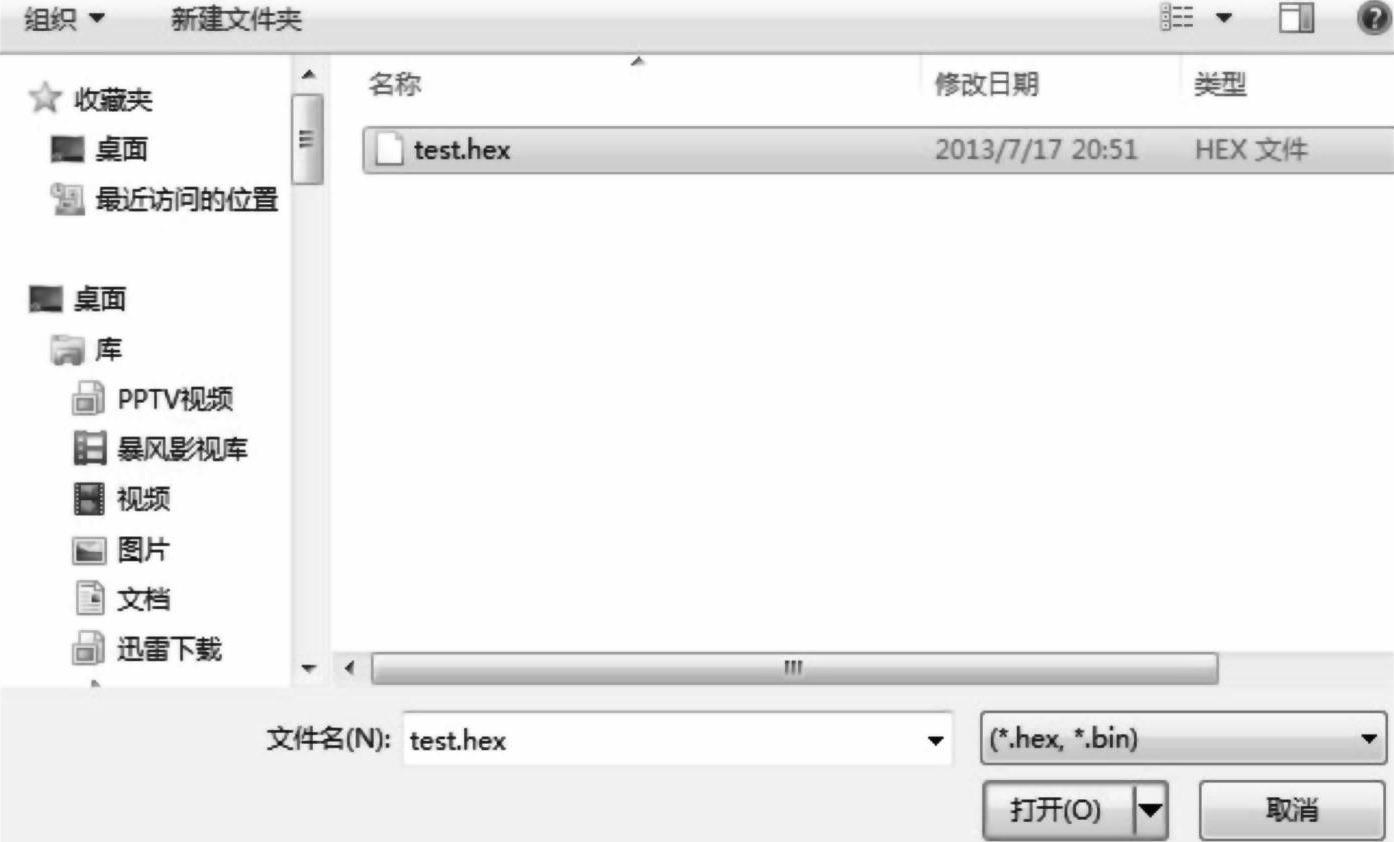

图2-44 选择烧写HEX代码文件
全部准备工作完成后开始程序烧写，在图2-45所示界面中选中download下载，下载进程如图2-45所示，因为STC-ISP程序下载需要冷启动，冷启动是让单片机工作从没有电到有电的过程，所以选中download下载按钮后，若确保程序正常下载，需要给单片机上电，此时给烧写器中的单片机上电，开始把编译正确的test.hex代码文件通过烧写器以及STC-ISP下载软件烧写到单片机中，烧写程序成功界面如图2-46所示，界面中已经显示程序下载成功。将烧写好程序的单片机插入到单片机开发板中，上电就可以看到单片机P3口控制的8个LED等循环点亮，呈现流水灯工作状态，程序调试成功。

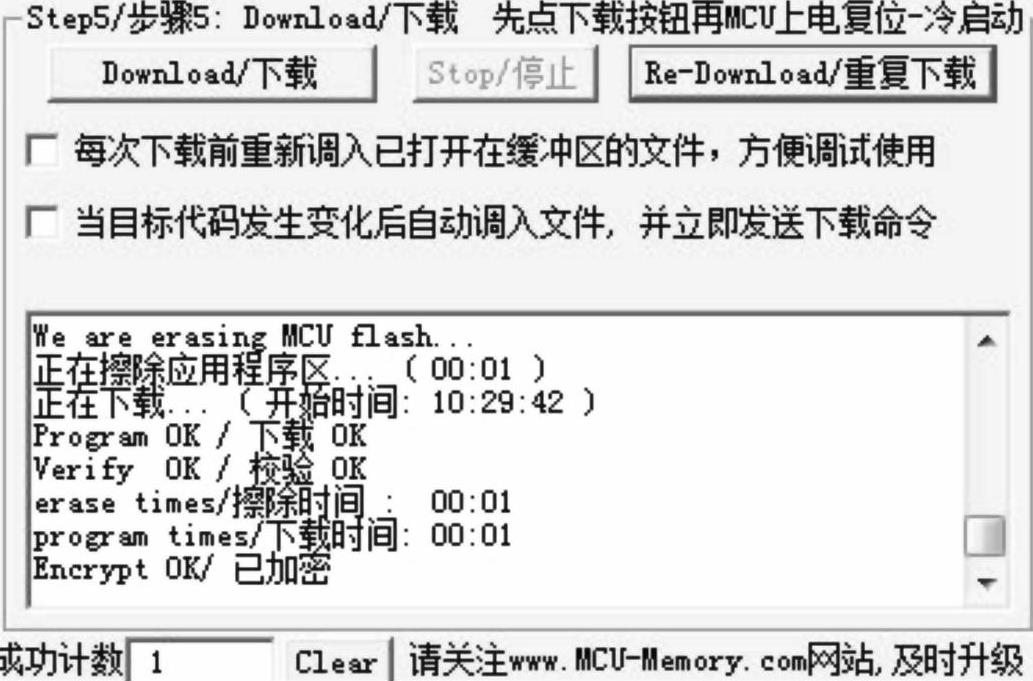

图2-45 程序下载进程（1）
图2-46 程序下载进程（2）
