新安江大坝坝基固结灌浆补强处理方法

【摘要】:新安江大坝坝基岩石岩性软硬相同,石英砂岩、乌桐石英砂岩及千里岗砂岩质坚而脆,页岩质软弱,节理发育,地质构造复杂。固结灌浆补强处理设计与施工。2)固结灌浆补强孔布置。由于灌浆廊道内固结灌浆施工,极易堵塞排水孔、增大扬压力,不利坝体抗滑稳定,因此,固结灌浆补强孔布置在除灌浆廊道外的已有廊道及宽缝内。在4~5号坝段宽缝内固结灌浆补强孔沿上、下游方向间距3m,坝轴线方向布置三排,排距2.6m。

(1)工程概述。新安江水电站大坝位于浙江省建德市铜官峡谷的新安江上,枢纽采用混凝土宽缝重力坝、坝后式厂房、厂房顶溢流式布置,主要建筑物原设计标准为Ⅰ等1级,设计、校核洪水标准为千年一遇和万年一遇加安全保证值。大坝顶长466.5m,最大坝高105.00m,坝顶高程115.00m。大坝自右至左共分26个坝段,坝轴线呈折线,两岸折向上游。右岸0号至6号坝段为挡水坝段,河床7~16号坝段为溢流坝段,左岸17~25号坝段为挡水坝段。电站以发电为主,兼顾防洪航运、养殖、旅游等综合利用要求,在华东电网中担负调频、调峰、事故备用等任务,对电网的安全、稳定运行起着重要作用。

新安江大坝坝基岩石岩性软硬相同,石英砂岩、乌桐石英砂岩及千里岗砂岩质坚而脆,页岩质软弱,节理发育,地质构造复杂。其中2号、3号坝段基岩为石英砂岩夹页岩,石英砂岩质坚而脆节理发育,页岩质基软弱分布数量多,厚度自数厘米至数十厘米,坝基两条厚达2~3m的厚层页岩也出露在本区段,靠下游的厚层页岩被N65°ENW∠68°F。逆断层错断,错距约3m,断层破碎带宽0.2~0.3m,地质构造复杂、岩体完整性差,部分页岩已软化、泥化;4号至6号坝段地层为下石炭幻乌桐石英砂岩夹页岩。从8坝段出露的F1逆断层产状N30°~45°ENW∠50°~52°,向南西延伸至5号坝段以北,断层上盘全是风化破碎的乌桐石英砂岩;下盘则是较新鲜坚硬的千里岗砂岩,断层破碎带一般宽0.2~0.3m,向北东延伸宽达2m(已在坝外),断距可达20m以上,为坝基最大的一条断层。该断层从4号至6号坝段地基以下通过;7号坝段西北角F1逆断层盘有一小部分乌桐石英砂岩外,其余全是千里岗砂岩,两者接触带即F1断层。F1逆断层破碎带宽0.2~0.3m,向北东延伸坝外,破碎宽度增至0.5~2.0m。8号坝段基础还分布近南北向F81平移断层,在分叉处岩石较破碎,充填2~30cm厚的泥质与角砾岩。北西向节理发育。

新安江水电站大坝自1960年建成运行以来,于20世纪90年代首期定期检查发现,于右岸坝段下的基岩中,页岩夹层共有23条,存在着不同程度的软化与泥化现象;21世纪开始进行第二次定期检查时,专门对坝基sh1、sh2页岩补充勘探检查,结果表明坝基现存的地质缺陷有所恶化,勘探孔分别出现不同程度的坍塌淤积现象,钻孔岩心破碎,反映出大坝经过近50年的运行,在地下水的长期侵蚀下,页岩尤其是薄层页岩有缓慢泥化和软化发展趋势,从而降低了地基的承载力及抗剪强度参数。

对右岸坝体抗滑稳定的敏感性分析表明,提高混凝土与基岩完好结合面的面积可以改善坝体抗滑稳定条件。增大混凝土与基岩凝聚力c'值,能提高抗滑稳定安全系数。c'值每提高0.1MPa,安全系数增长率约为0.285(沿坝轴向)、0.365(上下游向)、0.215(合力方向)。

《新安江水电站大坝第二次定期检查报告》对今后工作的意见和建议中指出:“2号、3号坝段基础厚层页岩含有少量亲水矿物,地下水呈弱酸性腐蚀,在坝基渗水活动频繁部位,可能加剧页岩的泥(软)化趋势。从大坝的长治久安计,对坝基页岩进行防护、处理,确保大坝安全,还是必需的;可根据对页岩进行防护、处理的目的性,选定处理方案,适时进行处理。”

(2)固结灌浆补强处理设计与施工。

1)固结灌浆补强孔设计基本原则。在大坝已经完全建成且水库已经蓄水的情况下,布置固结灌浆有一定的难度,经分析研究,结合现场和固结灌浆施工需要,拟定以下原则:

①利用原灌浆廊道、排水廊道、检查廊道、交通廊道及宽缝等对坝基进行固结灌浆,以减少混凝土内钻孔长度。布孔位置宜尽量减免对坝基扬压力的影响,并采取相应的工程措施,降低补强灌浆带来的不利影响;

②考虑到原坝基已经过了固结灌浆,且地下水对水泥有溶出性破坏,灌浆材料采用超细或磨细强度数42.5的耐蚀硅酸盐水泥

③在较陡的1号基础排水廊道内的补强固结灌浆孔深入基岩面以下5m(风钻),在宽缝及其他廊道内的补强固结灌浆孔深入基岩面以下8m(机钻);

④孔深为5.0m的补强固结灌浆孔,除岩石特别破碎或灌浆注入率特别大者,一般可做全孔一次灌注。孔深为8.0m者,应自上而下分段灌注;

⑤为有利施工期坝体的安全和多灌入浆液,宜增加灌浆压力。经灌浆试验,固结灌浆补强孔压力,第Ⅰ段可为0.5MPa,第Ⅱ段为0.8MPa。

2)固结灌浆补强孔布置。固结灌浆补强孔布置应在满足设计要求条件下,充分考虑已建坝的特点,利用现有的坝体内空间,考虑施工便利,同时以尽量不增加原坝基扬压力为原则。

由于灌浆廊道内固结灌浆施工,极易堵塞排水孔、增大扬压力,不利坝体抗滑稳定,因此,固结灌浆补强孔布置在除灌浆廊道外的已有廊道及宽缝内。在高程85m检查廊道、高程61m检查廊道斜坡段、高程38m检查廊道斜坡段,固结灌浆补强孔布置在廊道上、下游方向各一排,上、下游固结灌浆补强孔各距上、下游廊道壁0.4m,固结灌浆补强孔沿坝轴线方向水平间距2.5~3m,三角形布置。上游排固结灌浆补强孔垂直廊道基底造孔,下游排固结灌浆补强孔向下游侧倾5°角度造孔(见图8.9)。

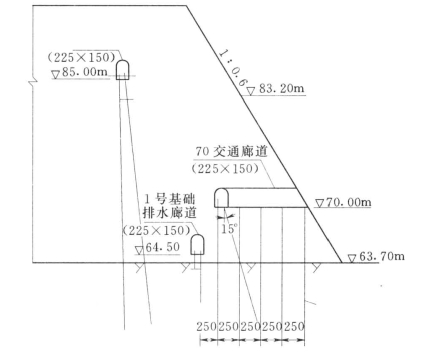

图8.9 固结灌浆补强孔典型布置(单位:cm)(www.chuimin.cn)

在3号坝段的70m高程交通廊道包含通向坝下出口的廊道和与坝轴平行的廊道。通向坝下出口的廊道内,廊道左、右侧各布置一排固结灌浆补强孔,各距左、右侧廊道壁0.4m,左、右侧固结灌浆补强孔分别向左、右侧各倾15°角度造孔,廊道内上、下游方向水平间距2.5m,三角形布置。在3号坝段与坝轴平行的廊道内,上、下游方向各布置一排固结灌浆补强孔,沿坝轴线方向水平间距2.5m,上游排固结灌浆补强孔垂直廊道基底造孔,下游排固结灌浆补强孔向下游侧倾15°角度造孔,三角形布置。在4~5号坝段宽缝内固结灌浆补强孔沿上、下游方向间距3m,坝轴线方向布置三排,排距2.6m。靠4号坝段侧(右岸方向侧)的一排固结灌浆补强孔,在离回填混凝土基面高0.4m处往右岸方向倾25°角度造孔,中间的一排垂直造孔,靠5号坝段侧的一排固结灌浆补强孔,在离回填混凝土基面高0.4m处往河床方向倾10°角度造孔。井字形布置,深入基岩深度8m。

其余坝段和宽缝内固结灌浆补强孔布置与3号坝段和4~5号坝段宽缝内基本类似。

以上廊道固结灌浆补强孔孔深除1号基础排水廊道深入基岩5m外,其他廊道内固结灌浆补强孔均深入基岩8m。

以上固结灌浆补强孔孔径φ75~φ91mm。终孔孔径不小于φ75mm。

3)主要施工技术要求。

①考虑到大坝施工期,坝基已经过固结灌浆,现为补强性质,可灌性没有施工期好,且本地区地下水对水泥有溶出性侵蚀,采用耐腐蚀磨细灌浆水泥,即掺15%~20%矿渣粉的强度系数为42.5的磨细硅酸盐水泥,比表面积要求达到9000cm2/g,有关水泥的技术要求与生产厂家协商后进一步确定;

②在设计压力下,灌浆注入率不大于0.4L/min,延续30min,即可结束该段固结灌浆;

③封孔采用压力灌浆封孔法,在同段灌浆压力下,灌注0.6∶1的浓浆;

④固结灌浆检查孔数量为固结灌浆补强孔总孔数的10%。

(3)固结灌浆补强效果。

经2~7号坝段坝基固结灌浆后压水试验与吸浆量检查(见表8.17),结果表明:

1)从19个孔、37段压水试验的各检查孔(段)压水情况看,均在设计透水率合格范围之内,灌浆质量合格。

2)检查孔共19孔,灌浆37段次,灌浆进尺149.20m,灌入水泥总量为1234.91kg。其中孔段最大单位耗灰量为13.10kg/m,对应孔段为检16号孔第一段;最小值为0.66kg/m,对应孔段为检13号孔第二段,平均单位耗灰2.46kg/m。从检查孔各孔(段)单位吸浆量看,检查孔灌浆单耗与固结灌浆孔相比有明显减少,说明各区段灌浆结束后,岩体节理裂隙得以有效充填。

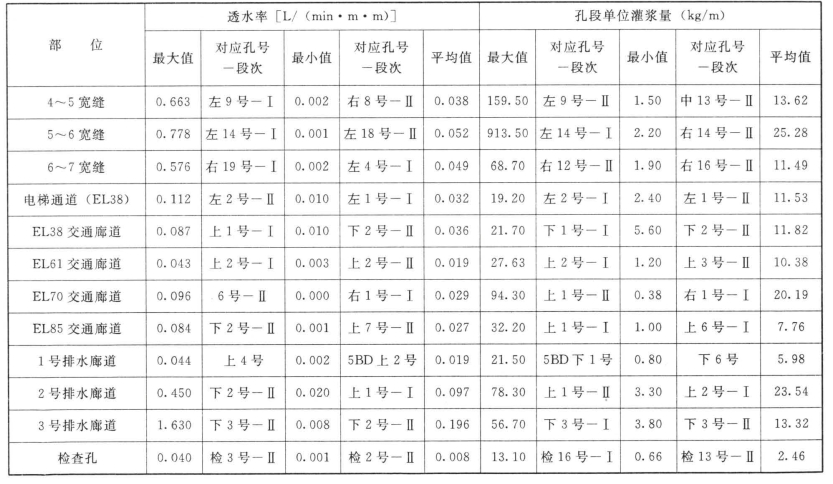

表8.17 新安江水电站2~7号坝段坝基固结灌浆岩体透水率和单位灌浆量统计
