锚喷支护设计规定及围岩分级
【摘要】：锚喷支护初步设计阶段，应根据地质勘察资料，按照国标表7.1的规定，初步确定围岩级别，并按表7.2和表7.3的规定，初步选择隧洞、斜井或竖井的锚喷支护类型和设计参数。表7.1锚喷支护设计的围岩分级续表续表续表续表注1.围岩按定性分级与定量指标分级有差别时，一般应以低者为准。
（1）锚喷支护的设计，宜采用工程类比法，必要时应结合监控量测法及理论验算法。
（2）锚喷支护初步设计阶段，应根据地质勘察资料，按照国标表7.1的规定，初步确定围岩级别，并按表7.2和表7.3的规定，初步选择隧洞、斜井或竖井的锚喷支护类型和设计参数。
（3）锚喷支护施工设计阶段，应做好工程的地质调查工作，绘制地质素描图或展示图，并标明不稳定块体的大小及其出露位置。实测围岩分级定量指标，按照国标表7.1的规定，详细划分围岩级别，并修正初步设计。
（4）对Ⅳ、Ⅴ级围岩中毛洞跨度大于5m的工程，除应按照国标表7.1的规定，选择初期支护的类型与参数外，尚应进行监控量测，以最终确定支护类型和参数。

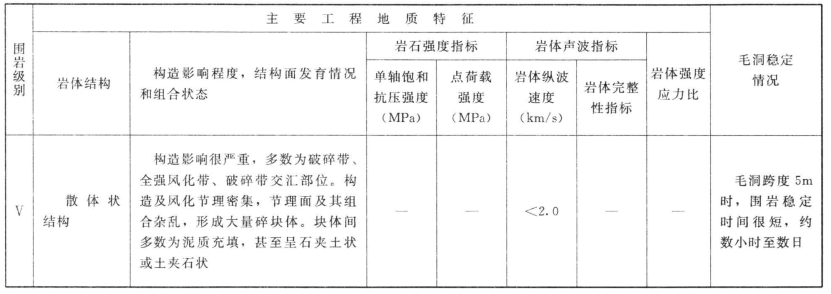

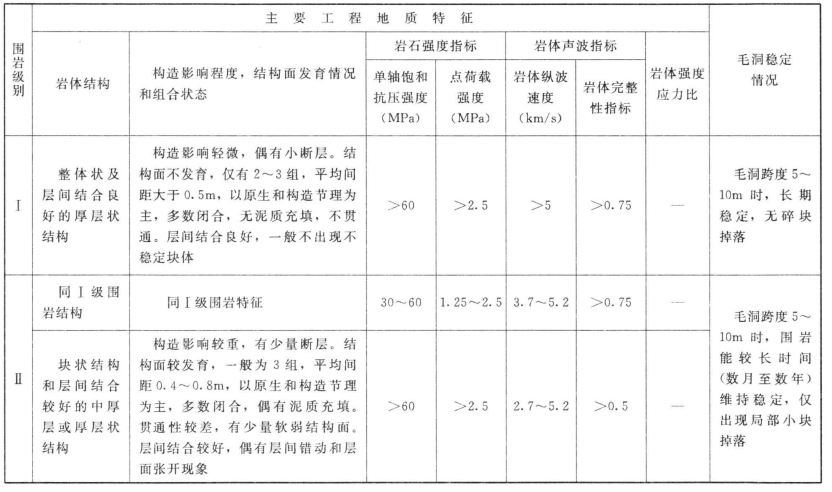

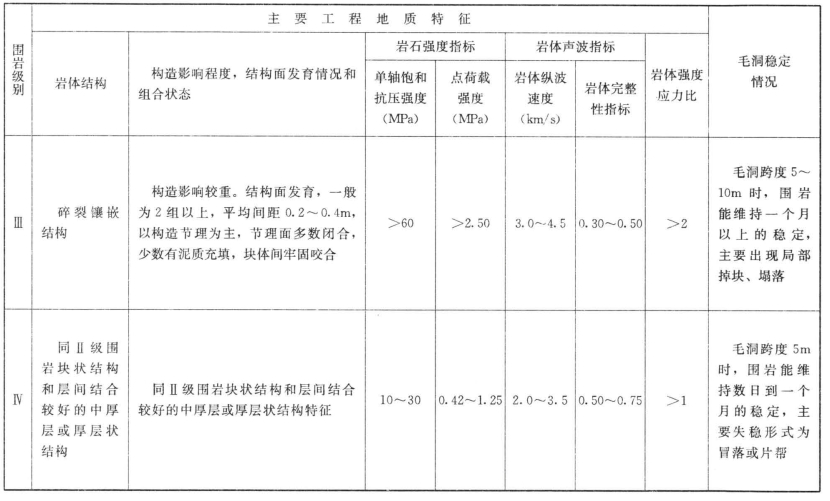

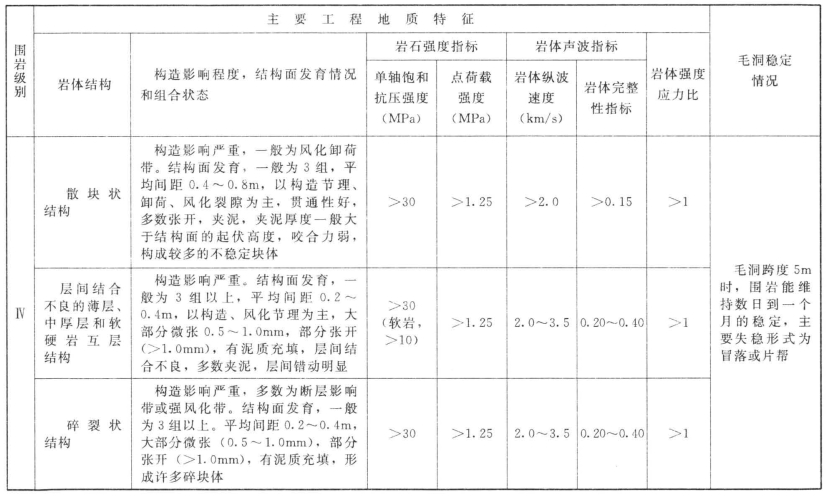

表7.1 锚喷支护设计的围岩分级
续表
续表
续表
续表
注1.围岩按定性分级与定量指标分级有差别时，一般应以低者为准。
2.本表声波指标以孔测法测试值为准。如果用其他方法测试时，可通过对比试验进行换算。
3.层状岩体按单层厚度可划分为：厚层：大于0.5m；中厚层：0.1～0.5m；薄层：小于0.1m。
4.一般条件下，确定围岩级别时，应以岩石单轴湿饱和抗压强度为准；当洞跨小于5m，服务年限小于10年的工程，确定围岩级别时，可采用点荷载强度指标代替岩块单轴饱和抗压强度指标，可不做岩体声波指标测试。
5.测定岩石强度，做单轴抗压强度测定后，可不做点荷载强度测定。
表7.2 隧洞和斜井的锚喷支护类型和设计参数
续表
注1.表中的支护类型和参数是指隧洞和倾角小于30°的斜井的永久支护，包括初期支护与后期支护的类型和参数。
2.服务年限小于10年及洞跨小于3.5m的隧洞和斜井，表中的支护参数，可根据工程具体情况适当减小。
3.复合衬砌的隧洞和斜井，初期支护采用表中的参数时，应根据工程的具体情况予以减小。
4.陡倾斜岩层中的隧洞或斜井易失稳的一侧边墙和缓倾斜岩层中的隧洞或斜井顶部，应采用表中第（2）种支护类型和参数，其他情况下，两种支护类型和参数均可采用。
5.对高度大于15.0m 的侧边墙，应进行稳定性验算，并根据验算结果，确定锚喷支护参数。

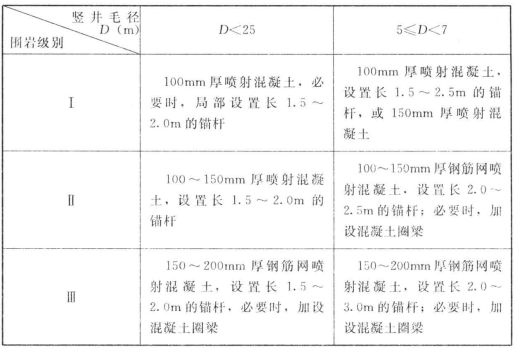

表7.3 竖井锚喷支护类型和设计参数表
注 1.井壁采用锚喷做初期支护时，支护设计参数可适当减小。
2.Ⅲ级围岩中井筒深度超过500m时，支护设计参数应予以增大。
（5）对Ⅰ、Ⅱ、Ⅲ级围岩毛洞跨度大于15m的工程，除应按照上述表7.2的规定，选择支护类型与参数外，尚应对围岩进行稳定性分析和验算，对Ⅲ级围岩，还应进行监控量测，以便最终确定支护类型和参数。
（6）对围岩整体稳定性验算，可采用数值解法或解析解法；对局部可能失稳的围岩块体的稳定性验算，可采用块体极限平衡方法。
（7）对边坡工程锚喷支护设计，应充分掌握工程的地质勘察资料，按不同的失稳破坏类型，采用极限平衡法、数值分析法等方法进行边坡稳定性分析计算。(www.chuimin.cn)
（8）理论计算和监控设计所需围岩物理力学计算指标，应通过现场实测取得。计算用的岩体弹性模量、粘聚力值，应根据实测弹性模量和粘聚力的峰值乘以0.6～0.8的折减系数后确定。
当无实测数据时，各级围岩物理力学参数和岩体结构面的粘聚力及内摩擦角，可采用表7.4和表7.5中的数值。

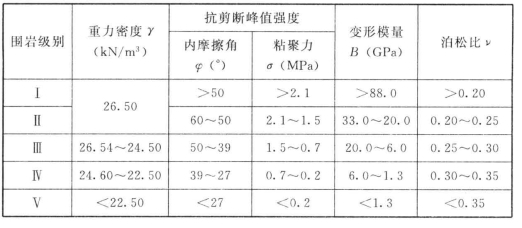

表7.4 岩体物理力学参数
表7.5 岩体结构面抗剪断峰值强度
（9）竖井锚喷支护设计除应按照表7.3的规定确定支护类型和参数外，还应遵守下列规定：
1）罐道梁宜采用树脂锚杆或早强水泥浆锚杆固定。
2）支撑罐道梁处及岩层陡倾斜时，支护应予加强。
3）设置混凝土圈梁时，加固围岩的锚杆应与圈梁连成一体。
（10）下述情况的锚喷支护设计，还应遵守下列相应的规定：
1）隧洞交叉点、断面变化处、洞轴线变化段等特殊部位，均应加强支护结构。
2）对与喷射混凝土难以保证粘结的光滑岩面，应以锚杆或钢筋网喷射混凝土支护为主。
3）围岩较差地段的支护，必须向围岩较好地段适当延伸。
4）Ⅰ、Ⅱ、Ⅲ级围岩中的个别断层或不稳定块体，应进行局部加固；
5）如遇岩溶，应进行处理或局部加固。
6）对可能发生大体积围岩失稳或需对围岩提供较大支护力时，应采用预应力锚杆加固。
（11）对下列地质条件的锚喷支护设计，应通过试验后确定：
1）膨胀性岩体。
2）未胶结的松散岩体。
3）有严重湿陷性的黄土层。
4）大面积淋水地段。
5）能引起严重腐蚀的地段。
6）严寒地区的冻胀岩体。
