通过【设计中心】选项板中的按钮和选项卡，可以查看各个图形信息。

（1）【文件夹】选项卡。

【设计中心】选项板默认打开【文件夹】选项卡，其中显示计算机或网络驱动器（包括【我的电脑】和【网络邻居】）中的文件和文件夹的层次结构，如图11-5所示。

（2）【打开的图形】选项卡。

单击【打开的图形】选项卡，显示当前打开的所有图形，包括最小化的图形，显示在当前打开的所有图形文件。在左侧窗口中单击某个图形文件图标，右侧窗口中就会显示该图形文件的标注样式、布局、图层等，如图11-6所示。

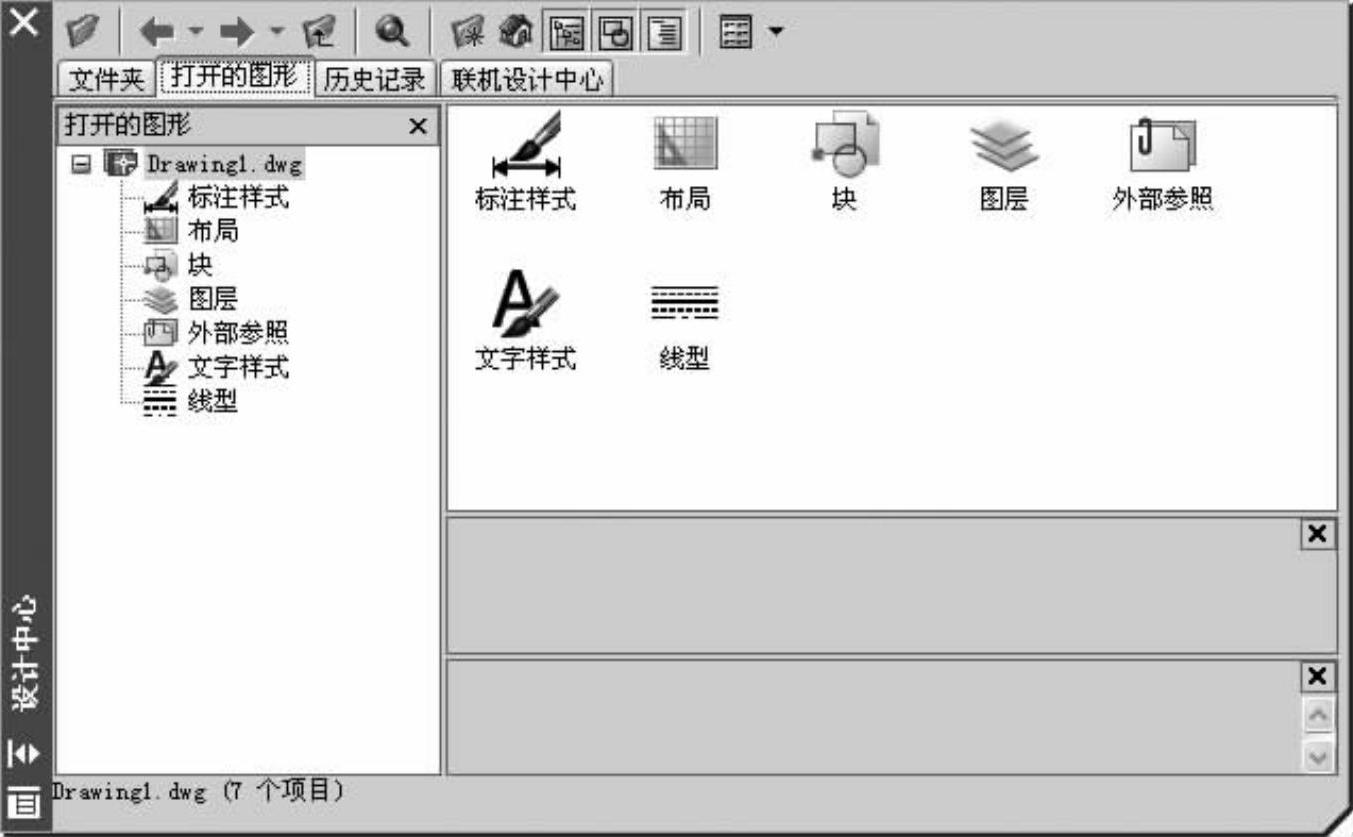

图11-6 【打开的图形】选项卡

（3）【历史记录】选项卡。

单击【历史记录】选项卡，显示最近在设计中心打开的文件夹列表。包括这些文件的完整路径，如图11-7所示。

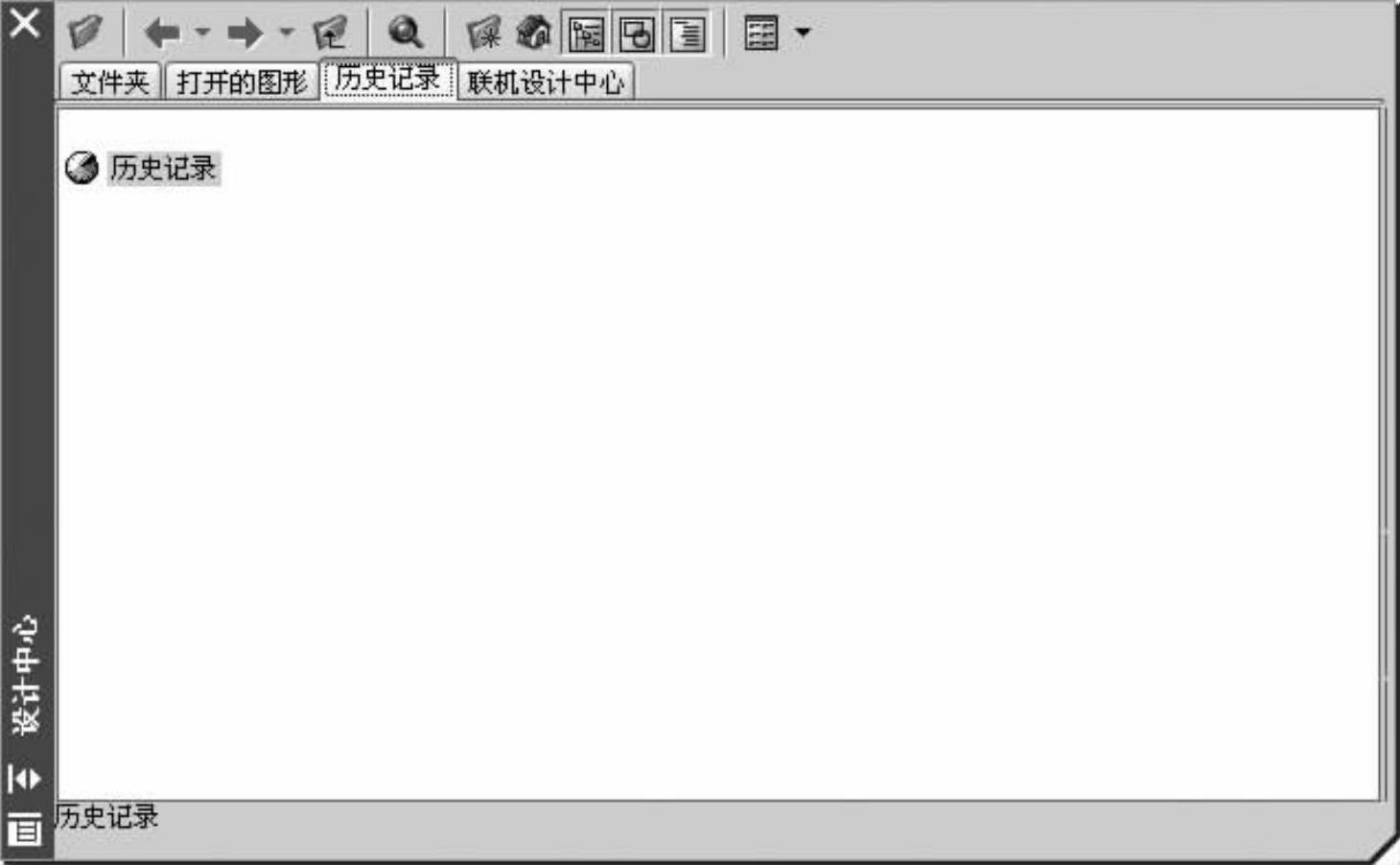

图11-7 【历史记录】选项卡

（4）【联机设计中心】选项卡。

单击【联机设计中心】选项卡，访问“联机设计中心”网页，将以导航的形式在线提供有关AutoCAD设计中心的帮助资料。

（5）【树形】按钮。(www.chuimin.cn)

单击【树形】按钮，可以显示或隐藏选项板左侧的树状图，如图11-8所示为隐藏树状图后的效果。

（6）【收藏夹】按钮。

单击【收藏夹】按钮，可以在左侧树状图打开Favorites/Autodesk文件夹（收藏夹），并在右侧中显示该文件夹中的所有内容，如图11-9所示。

（7）【预览】按钮。

单击【预览】按钮，可打开或关闭预览窗格。如果选定图形文件包含预览图像，则显示选定图形的预览效果。如果该图形没有保存预览图像，则为空。

（8）【说明】按钮。

单击【说明】按钮，可打开或关闭说明窗格。打开说明窗格后，在上面的窗口中选择所需的图形文件，在下面的说明窗格中会显示图形文件的文字描述信息。若该图形文件没有文字描述信息，则说明窗格中将显示“未找到说明”。

（9）【视图】按钮。

单击【视图】按钮，在弹出下拉菜单中可以选择设计中心上方图形文件的显示方式。其中包括【大图标】、【小图标】、【列表】和【详细信息】等子命令。

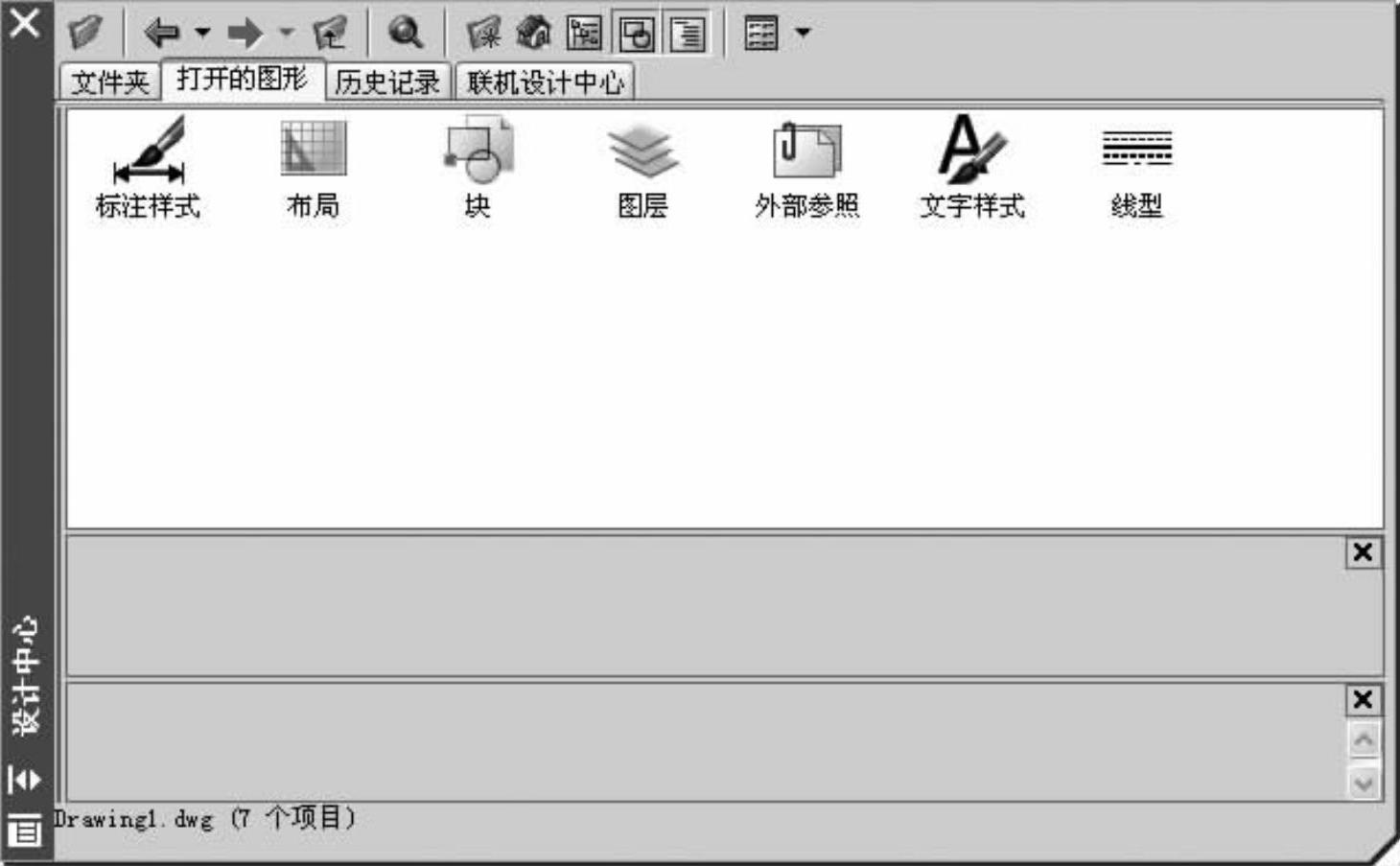

图11-8 隐藏树状图

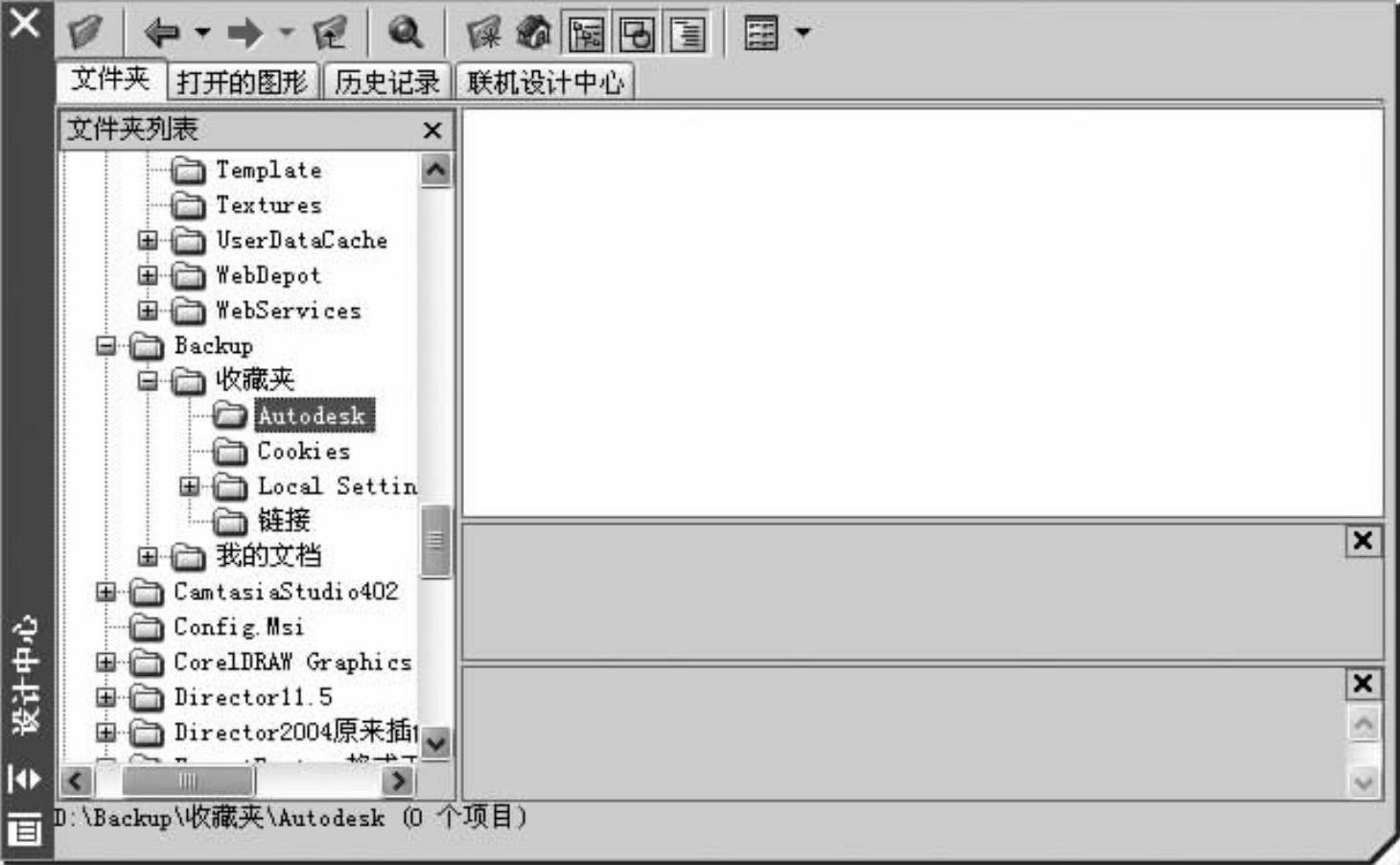

图11-9 收藏夹
