使用AutoCAD2004外部参照管理器对话框
【摘要】：对于图形中所引用的外部参照，AutoCAD主要是通过对话框来进行管理的，使用下面任意一种方法可以打开对话框，如图11-3所示。在对话框中，AutoCAD提供了两种用于显示外部参考图形的方法：列表和树形。在树状结构中，AutoCAD以层次结构表示外部引用的层次，显示外部引用的嵌套关系的各层结构。
对于图形中所引用的外部参照，AutoCAD主要是通过【外部参照管理器】对话框来进行管理的，使用下面任意一种方法可以打开【外部参照管理器】对话框，如图11-3所示。
方法1
在命令行中输入“xref”后按下<Enter>键。
方法2
方法3
选择【插入】【外部参照管理器】菜单命令。
在【外部参照管理器】对话框中，AutoCAD提供了两种用于显示外部参考图形的方法：列表和树形。用户也可以通过<F3>和<F4>功能键在这两种界面形式之间进行切换。在默认情况下，单击【列表】按钮
将以表形式显示所有的外部引用文件及相关的数据，如图11-3所示。如果用户单击【树形】按钮
，则AutoCAD采用树状结构显示外部引用信息，如图11-4所示。在树状结构中，AutoCAD以层次结构表示外部引用的层次，显示外部引用的嵌套关系的各层结构。

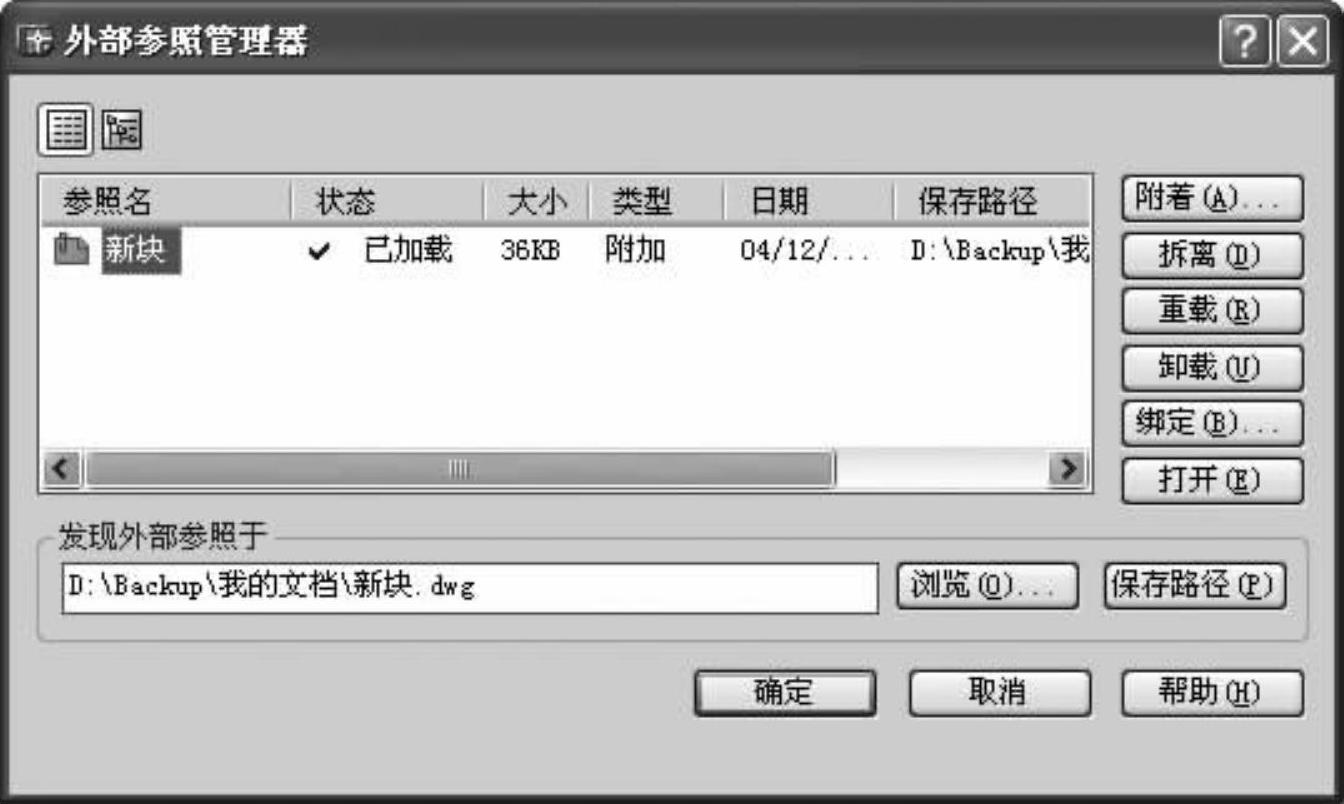

图11-3 以列表形式显示外部参照(www.chuimin.cn)

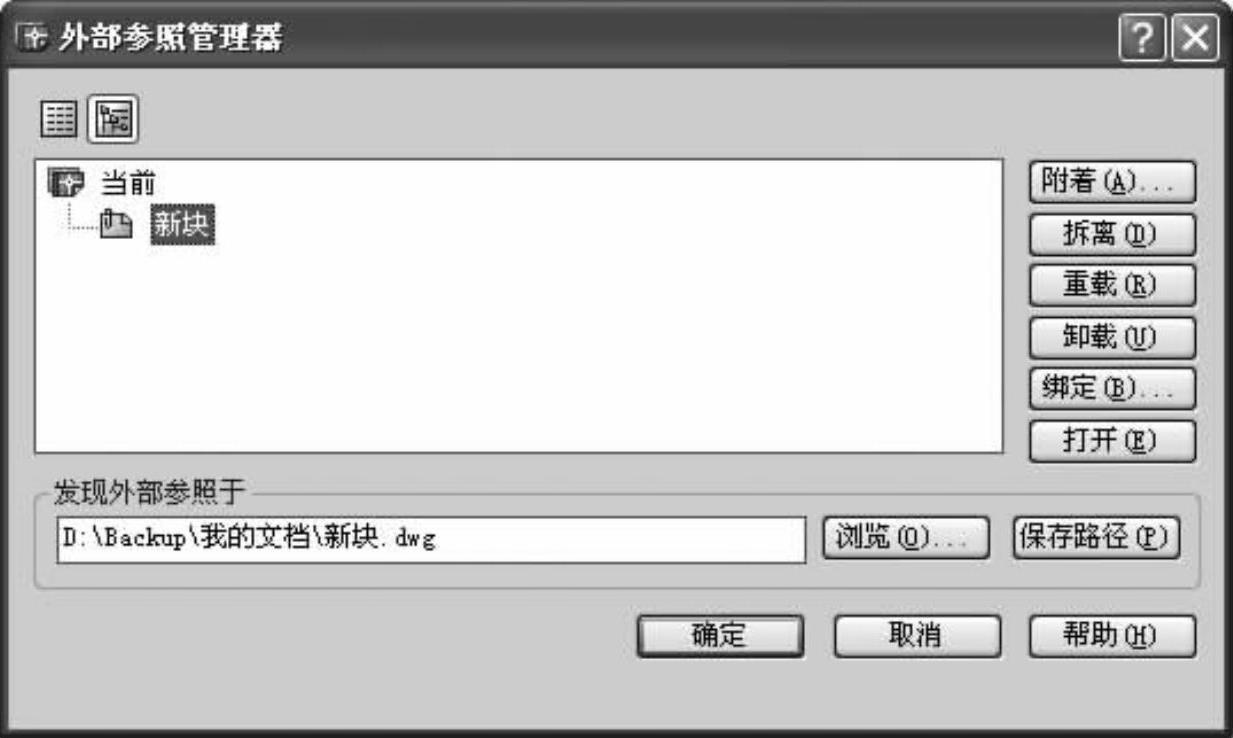

图11-4 以树状样式显示外部参照
下面介绍【外部参照管理器】对话框中常用选项的功能。
（1）【附着（A）】：单击此按钮，AutoCAD弹出【选择参照文件】对话框，用户可通过此对话框选择要插入的图形文件。
（2）【拆离（D）】：若要将某个外部参照文件去除，可先在列表框中选中此文件，然后单击此按钮。
（3）【重载（R）】：在不退出当前图形文件的情况下更新外部引用文件。
（4）【卸载（U）】：暂时移走当前图形中的某个外部参照文件，但在列表框中仍保留该文件的路径，当希望再次使用此文件时，直接单击此按钮即可。
（5）【绑定（B）】：通过此按钮将外部参照文件永久地插入到当前图形文件中，使之成为当前文件的一部分。
