使用附着外部参照可以选择参照文件，并将其插入到当前图形文件中。

执行下面任意一种操作。

●在命令行中输入“xattach”后按下<Enter>键。

●单击【参照】工具栏中的【外部参照】按钮。

●选择【插入】【外部参照】菜单命令。

用上述方法中的任意一种方法输入命令后，AutoCAD将会弹出【选择参照文件】对话框，如图11-1所示。从中选择外部引用图形后，AutoCAD会弹出【外部参照】对话框，如图11-2所示，该对话框中各选项功能如下。

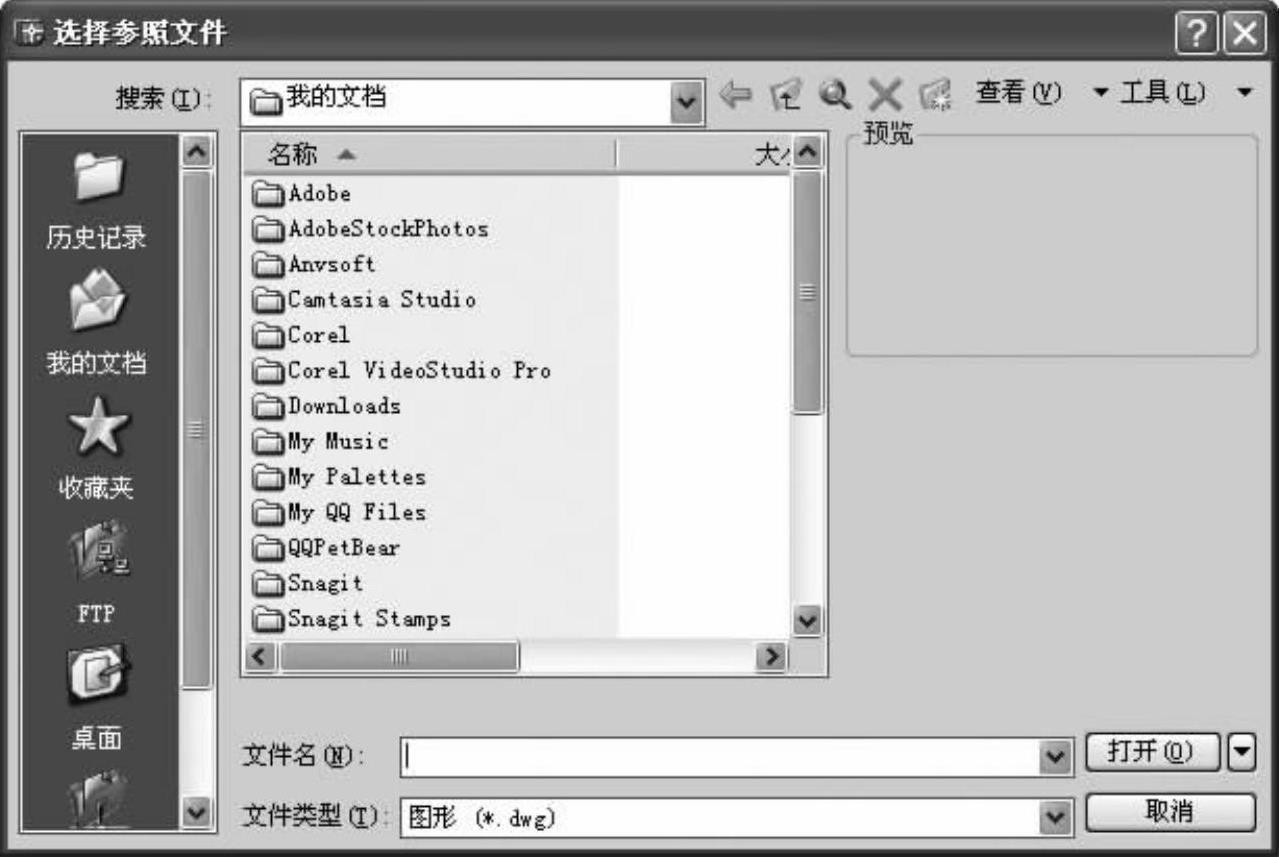

图11-1 【选择参照文件】对话框

(www.chuimin.cn)

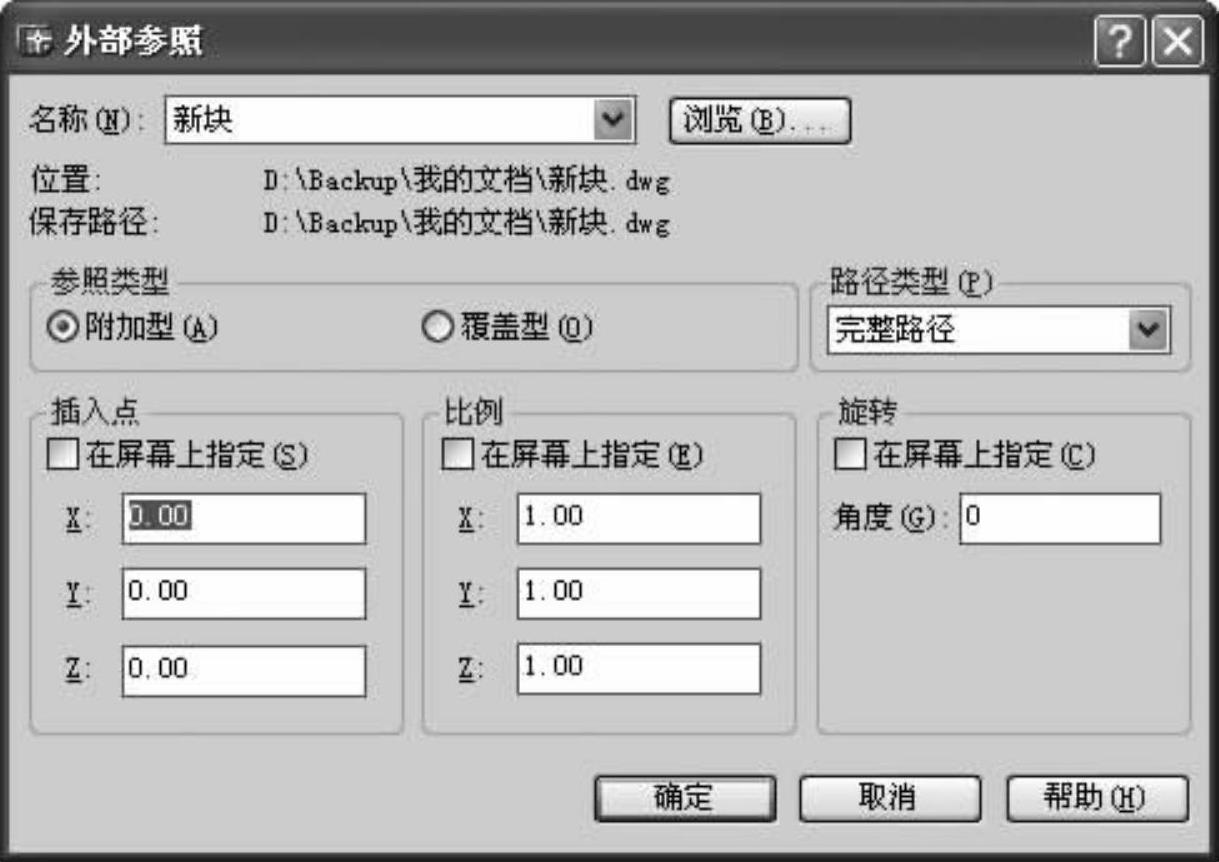

图11-2 【外部参照】对话框

【名称】：该下拉列表框中显示了当前图形中包含的外部参照文件的名称，用户可以在其中直接选取文件，或者单击【浏览】按钮查找其他参照文件。

【附加型】：图形文件A嵌套了其他的Xref，而这些文件是以【附加型】方式被引用的，当新文件引用图形A时，用户不仅可以看到A图形本身，还能看到A图形中嵌套的Xref。附加方式的Xref不能循环嵌套，即如果A图形引用了B图形，而B又引用了C图形，则C图形不能再引用A图形。

【覆盖型】：图形A中有多层嵌套的Xref，但它们均以【覆盖型】方式被引用，即当其他图形引用A图形时，就只能看到A图形本身，而其包含的任何Xref都不会显示出来。覆盖方式的Xref可以循环引用，这使设计人员可以灵活地查看其他任何图形文件，而无须为图形之间的嵌套关系担忧。

【插入点】：在此选项区域指定外部参照文件的插入基点，可直接在X、Y、Z文本框中输入插入点坐标，或者选中【在屏幕上指定】复选框，然后在屏幕上指定。

【比例】：在此选项区域指定外部参照文件的缩放比例，可直接在X、Y、Z文本框中输入沿这3个方向的比例值，或者选中【在屏幕上指定】复选框，然后在屏幕上指定。

【旋转】：确定外部参照文件的旋转角度，可直接在【角度】文本框中输入角度值，或者选中【在屏幕上指定】复选框，然后在屏幕上指定。
