【公差】选项卡用来设置公差格式及换算公差等，如图10-19所示。

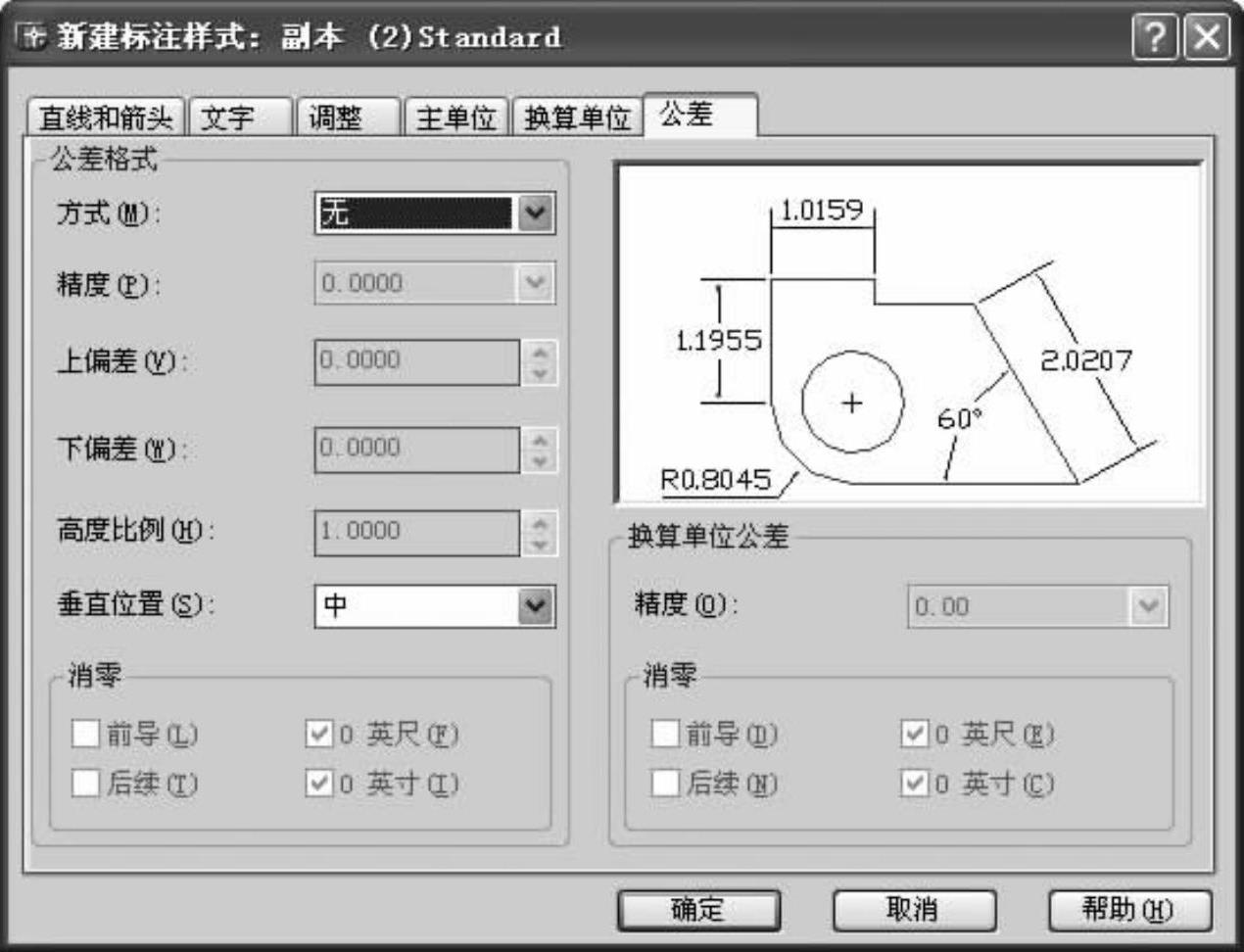

图10-19 【公差】选项卡

（1）【公差格式】选项组：用于设置标注文字中公差的格式及显示。在此选项组中，AutoCAD为用户提供了以下6个选项供用户设置。

1）【方式】：用于设置公差格式。用户可以在其下拉列表框中选择其一作为公差的标注格式。其中的选项共有5项：【无】、【对称】、【极限偏差】、【极限尺寸】和【基本尺寸】。

●【无】：不添加公差。

●【对称】：添加公差的正/负表达式，其中一个偏差量的值应用于标注测量值。标注后面将显示加号或减号。在【上偏差】文本框中可以输入公差值。

●【极限偏差】：添加正/负公差表达式。不同的正公差和负公差值将应用于标注测量值。在【上偏差】文本框中输入的公差值前面将显示正号（+）；在【下偏差】文本框中输入的公差值前面将显示负号（-）。

●【极限尺寸】：创建极限标注。在此类标注中，将显示一个最大值和一个最小值，一个在上，另一个在下。最大值等于标注值加上在【上偏差】中输入的值。最小值等于标注值减去在【下偏差】中输入的值。

●【基本尺寸】：创建基本标注，这将在整个标注范围周围显示一个框。(www.chuimin.cn)

2）【精度】：用于设置公差的小数位数。

3）【上偏差】：用于设置最大公差或上偏差。如果在【方式】下拉列表框中选择【对称】选项，则此选项的数值将用于公差。

4）【下偏差】：用于设置最小公差或下偏差。

5）【高度比例】：用于设置公差文字的当前高度。

6）【垂直位置】：用于设置对称公差和极限公差的文字对正。

（2）【消零】选项组：用来控制不输出前导零、后续零及零英尺、零英寸部分，即在公差中不显示前导零、后续零及零英尺、零英寸部分。

（3）【换算单位公差】选项组：用于设置换算公差单位的格式。在此选项组中的【精度】、【消零】的设置与前面的设置相同。

设置各选项后，单击【确定】按钮，然后单击【标注样式管理器】对话框中的【关闭】按钮即完成设置。
