【换算单位】选项卡用来设置标注测量值中换算单位的显示并设置其格式和精度，如图10-15所示。

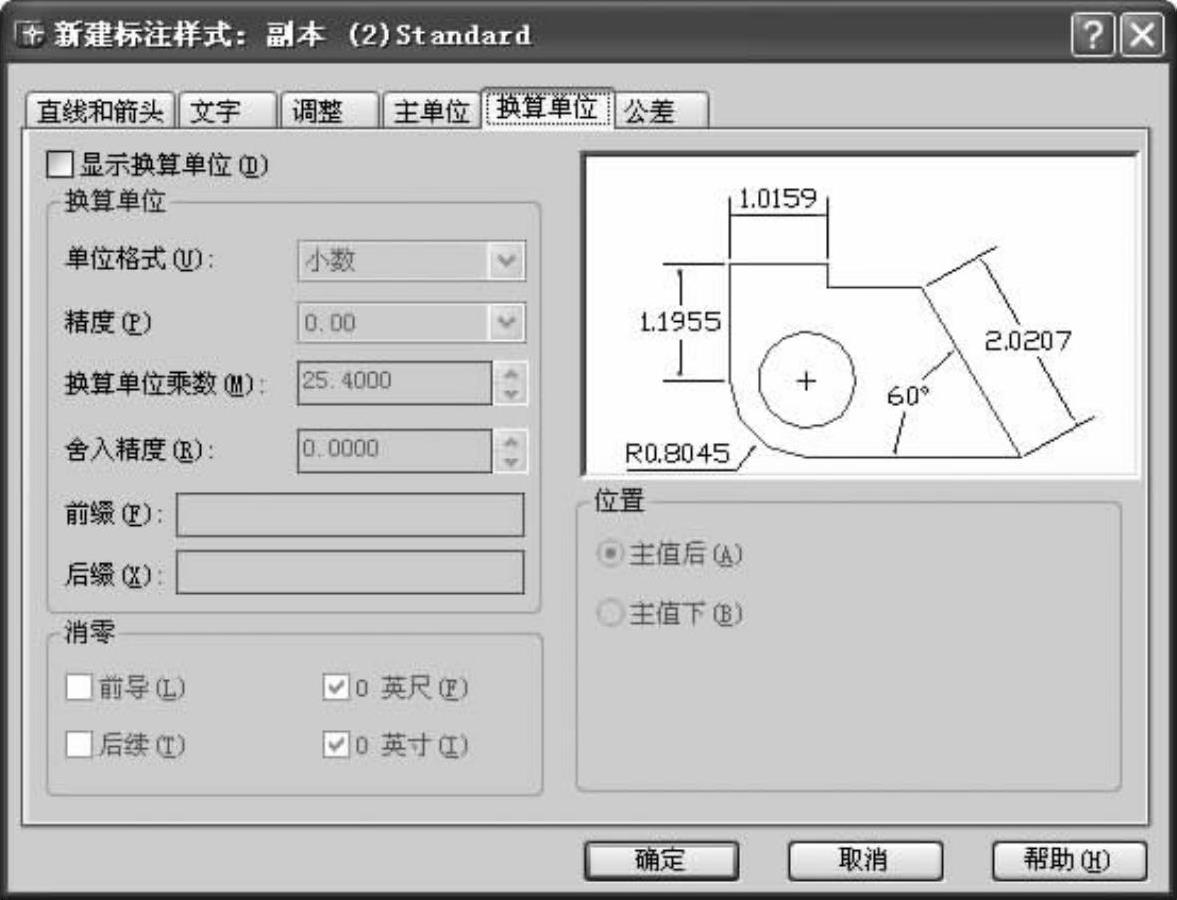

图10-15 【换算单位】选项卡

（1）【显示换算单位】：用于向标注文字添加换算测量单位。只有当用户选中此复选框时，【换算单位】选项卡的所有选项才有效；否则即为无效，即在尺寸标注中换算单位无效。

（2）【换算单位】选项组：用于显示和设置角度标注的当前角度格式。在此选项组中，AutoCAD为用户提供了以下6个选项供用户设置。

1）【单位格式】：用于设置换算单位格式。此选项与主单位的单位格式设置相同。

2）【精度】：用于设置换算单位的尺寸精度。此选项也与主单位的精度设置相同。

3）【换算单位乘数】：用于设置换算单位之间的比例，用户可以指定一个乘数，作为主单位和换算单位之间的换算因子使用。例如，要将英寸转换为毫米，则输入28.4。此值对角度标注没有影响，而且不会应用于舍入值或者正、负公差值。

4）【舍入精度】：设置四舍五入的位数及具体数值。如果输入0.28，则所有标注测量值都以0.28为单位进行舍入；如果输入1.0，则所有标注测量值都将舍入为最接近的整数。小数点后显示的位数取决于【精度】设置。

5）【前缀】：在此文本框中用户可以为尺寸换算单位输入一定的前缀，可以输入文字或使用控制代码显示特殊符号。如图10-16所示，在【前缀】文本框中输入%%C后，换算单位前加表示直径的前缀“φ”号。

6）【后缀】：在此文本框中用户可以为尺寸换算单位输入一定的后缀，可以输入文字或使用控制代码显示特殊符号。如图10-17所示，在【后缀】文本框中输入cm后，换算单位后加后缀cm。

(www.chuimin.cn)

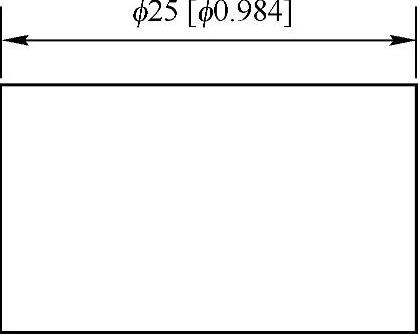

图10-16 加入前缀的换算单位示意图

图10-17 加入后缀的换算单位示意图

（3）【消零】选项组：用来控制不输出前导零、后续零及零英尺、零英寸部分，即在换算单位中不显示前导零、后续零及零英尺、零英寸部分。

（4）【位置】选项组：用于设置标注文字中换算单位的放置位置。在此选项组中，有以下两个单选按钮：

1）【主值后】：选中此单选按钮表示将换算单位放在标注文字中的主单位之后。

2）【主值下】：选中此单选按钮表示将换算单位放在标注文字中的主单位下面。

如图10-18所示为换算单位放置在主单位之后和主单位下面的尺寸标注对比。

图10-18 不同换算单位放置位置

a）将换算单位放置主单位之后的尺寸标注； b）将换算单位放置主单位下面的尺寸标注
