【主单位】选项卡用来设置主标注单位的格式和精度，并设置标注文字的前缀和后缀。如图10-12所示。

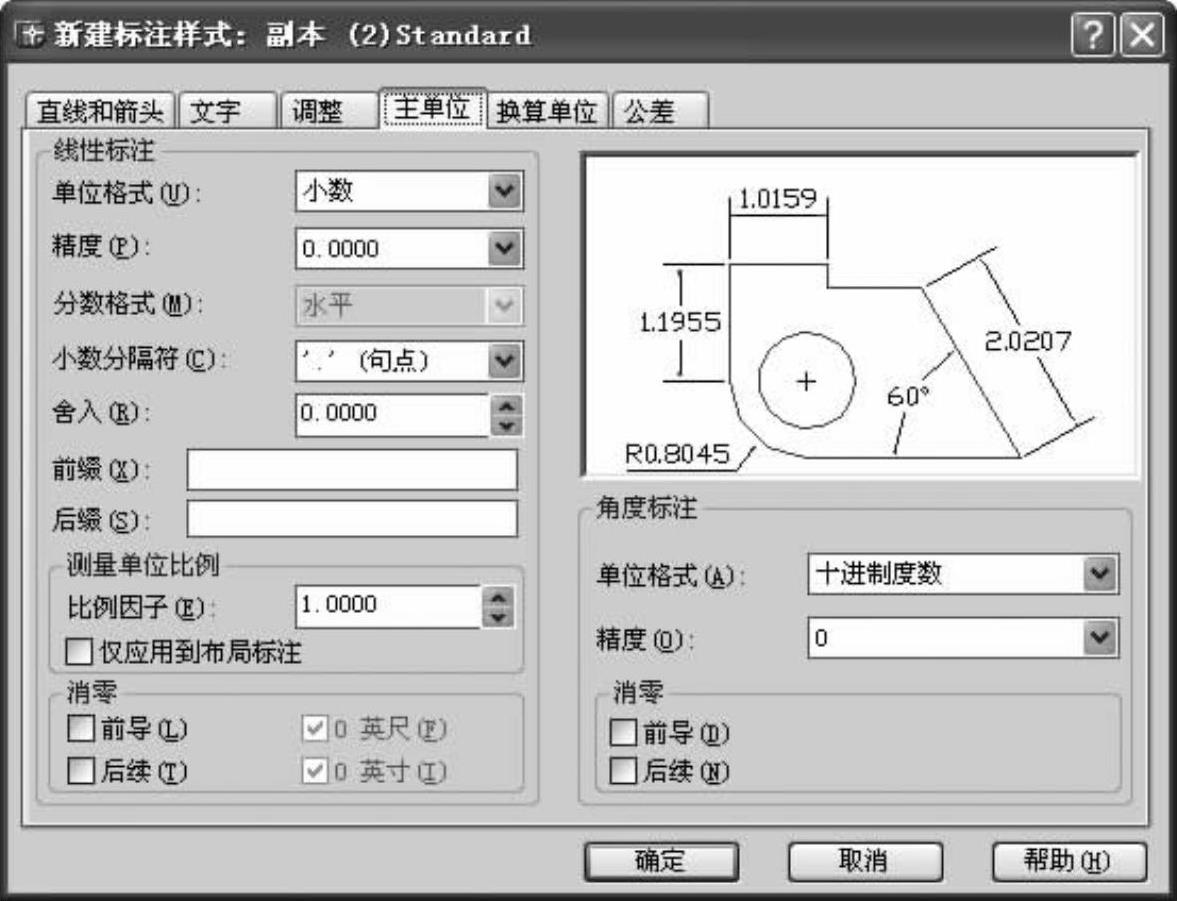

图10-12 【主单位】选项卡

1.线性标注【线性标注】选项组用于设置线性标注的格式和精度。在此选项组中，AutoCAD为用户提供了以下7个选项供用户设置。

（1）【单位格式】：设置除角度之外的所有尺寸标注类型的当前单位格式。其中共有6个选项：【科学】、【小数】、【工程】、【建筑】、【分数】和【Windows桌面】。

（2）【精度】：设置尺寸标注的精度。用户可以通过在其下拉列表框中选择某一选项作为标注精度。

（3）【分数格式】：设置分数的表现格式。此选项只有当将【单位格式】设为【分数】时才有效，它包括【水平】、【对角】和【非堆叠】3个选项。

（4）【小数分隔符】：设置用于十进制格式的分隔符。此选项只有当将【单位格式】设为“小数”时才有效，它包括【‘.’（句点）】、【‘，’（逗点）】、【‘’（空格）】3个选项。

（5）【舍入】：设置四舍五入的位数及具体数值。用户可以在其微调框中直接输入相应的数值。如果输入0.28，则所有标注距离都以0.28为单位进行舍入；如果输入1.0，则所有标注距离都将舍入为最接近的整数。小数点后显示的位数取决于【精度】设置。

（6）【前缀】：在此文本框中用户可以为标注文字输入一定的前缀，可以输入文字或使用控制代码显示特殊符号。如图10-13所示，在【前缀】文本框中输入%%C后，标注文字前加表示直径的前缀“φ”号。

（7）【后缀】：在此文本框中用户可以为标注文字输入一定的后缀，可以输入文字或使用控制代码显示特殊符号。如图10-14所示，在【后缀】文本框中输入mm后，标注文字后加后缀mm。

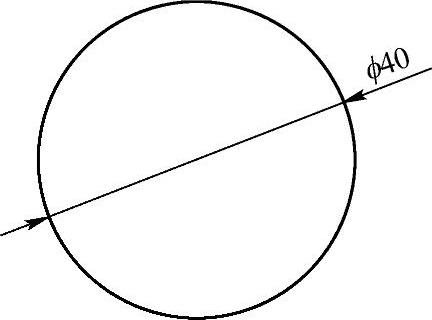

图10-13 加入前缀%%C的尺寸标注

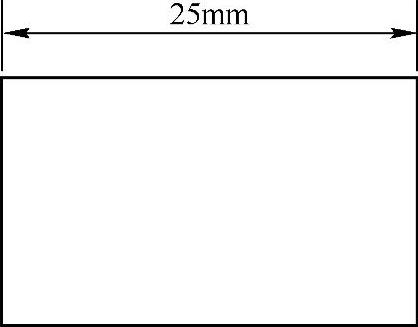

图10-14 加入后缀mm的尺寸标注(www.chuimin.cn)

提示：当输入前缀或后缀时，输入的前缀或后缀将覆盖在直径和半径等标注中使用的任何默认前缀或后缀。如果指定了公差，前缀或后缀将添加到公差和主标注中。

2.测量单位比例

【测量单位比例】选项组用于定义线性比例，主要应用于传统图形。

用户可以通过在【比例因子】微调框中输入相应的数字设置比例因子。但是建议不更改此值的默认值1.00。例如，如果输入2，则1英寸直线的尺寸将显示为2英寸。该值不应用到角度标注，也不应用到舍入值或者正负公差值。

用户也可以选中【仅应用到布局标注】复选框，或取消选择此复选框，将设置应用到整个图形文件中。

3.消零

【消零】选项组用来控制不输出前导零、后续零及零英尺、零英寸部分，即在标注文字中不显示前导零、后续零及零英尺、零英寸部分。

4.角度标注

【角度标注】选项组用于显示和设置角度标注的当前角度格式。在此选项组中，Auto-CAD提供了以下两个选项供用户设置。

（1）【单位格式】：用于设置角度单位格式。包括4个选项：【十进制度数】、【度/分/秒】、【百分度】和【弧度】。

（2）【精度】：用于设置角度标注的精度。用户可以通过在其下拉列表框中选择某个选项作为标注精度。

5.消零

【消零】选项组用来控制不输出前导零和后续零，即在标注文字中不显示前导零和后续零。
