【调整】选项卡用来设置标注的文字、箭头、引线和尺寸线的放置位置。包括【调整选项】、【文字位置】、【标注特征比例】、【调整】4个选项组，如图10-9所示。

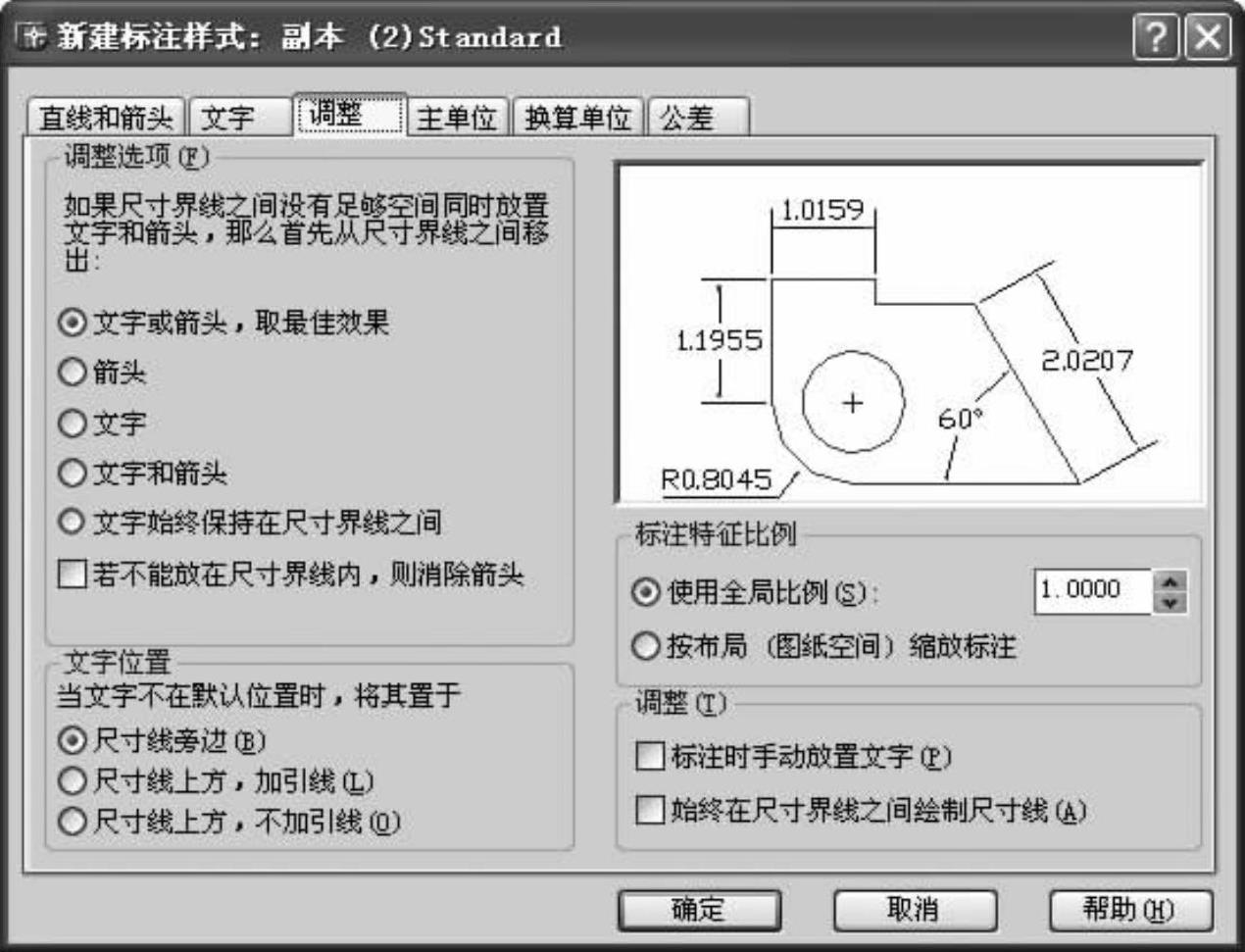

图10-9 【调整】选择卡

1.调整选项

【调整选项】选项组用于设置当尺寸界线之间没有足够空间放置标注文字和箭头时，选择从尺寸界线中移出对象，可以选择移出箭头或移出文字，如图10-10所示。

图10-10 文字与箭头调整位置

a）箭头； b）文字； c）箭头与文字

2.文字位置(www.chuimin.cn)

【文字位置】选项组用于设置当标注文字不在默认位置时，标注文字的放置位置，如图10-11所示。

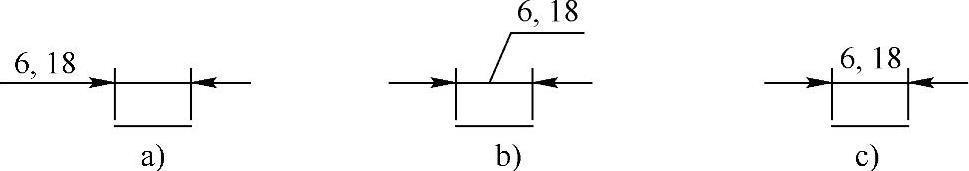

图10-11 文字位置

a）尺寸线旁； b）尺寸线上方加引线； c）尺寸线上方，不加引线

3.标注特征比例

【标注特征比例】选项组用于设置标注尺寸的特征比例，以便通过全局比例因子来改变标注的大小。一种方式是设置缩放比例，另一种方式是根据当前模型空间视口与图纸空间之间的缩放关系设置比例。

4.调整

【调整】选项组用于对标注文字和尺寸线进行细微的调节，主要包括两个复选框。选中【标注时手动放置文字】复选框，在标注尺寸时忽略标注文字的水平放置，可将标注文字置于指定位置。选中【始终在尺寸界线之间绘制尺寸线】复选框，则当箭头在尺寸界线之外时，可在尺寸界线内绘制尺寸线。
