【文字】选项卡用来设置标注文字的外观、位置和对齐效果。该选项卡包括【文字外观】、【文字位置】和【文字对齐】3个选项组，如图10-4所示。

1.文字外观

在【文字外观】选项组中，可以设置标注文字样式、文字颜色、文字高度、分数高度比例及是否绘制文字边框等。

（1）【文字样式】选项：用于选择标注文字的样式，也可以单击，新建或修改文字样式。

（2）【文字颜色】选项和【文字高度】文本框：用于设置标注文字的颜色和大小。

（3）【分数高度比例】文本框：用于设置分数与其他标注文字的大小比例。

（4）【绘制文字边框】复选框：用于设置是否给标注文字添加边框。

2.文字位置

在【文字位置】选项组中可以设置标注文字相对于尺寸线、尺寸界线的位置。

（1）【垂直】下拉列表框：用于设置标注文字相对于尺寸线在垂直方向上的相对位置，如图10-7所示。【置中】表示标注文字位于尺寸线的中间；【上方】表示标注文字位于尺寸线上方；【外部】表示标注文字位于远离第一个尺寸定义点的一侧；【JIS】表示按照JIS规则放置标注文字。

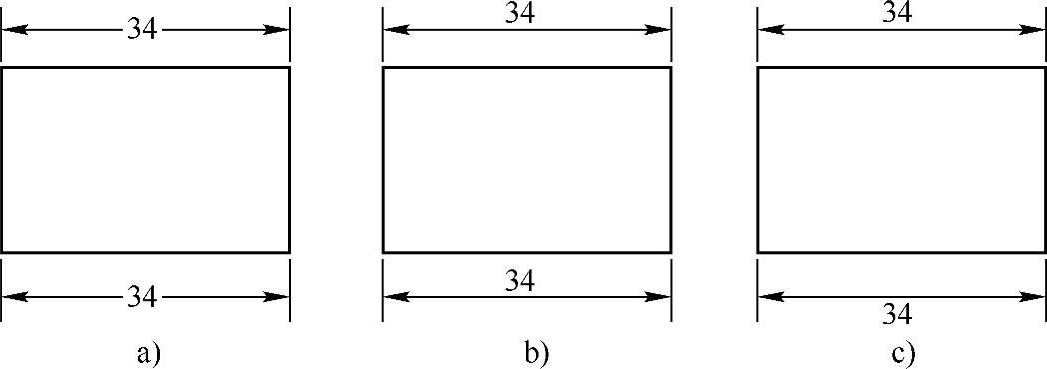

图10-7 文字垂直效果(www.chuimin.cn)

a）置中； b）上方； c）外部

（2）【水平】下拉列表框：设置标注文字相对于尺寸线和尺寸界线在水平方向上的相对位置，包括【置中】、【第一条尺寸界线】、【第二条尺寸界线】、【第一条尺寸界线上方】和【第二条尺寸界线上方】5个选项，具体效果如图10-8所示。

（3）【从尺寸线偏移】文本框：用于设置文字与尺寸线之间的距离。

3.文字对齐

在【文字对齐】选项组中可以设置标注文字是水平放置还是与尺寸线平行。

（1）【水平】单选按钮：用于设置标注文字水平放置。

（2）【与尺寸线对齐】单选按钮：用于设置标注文字平行于尺寸线。

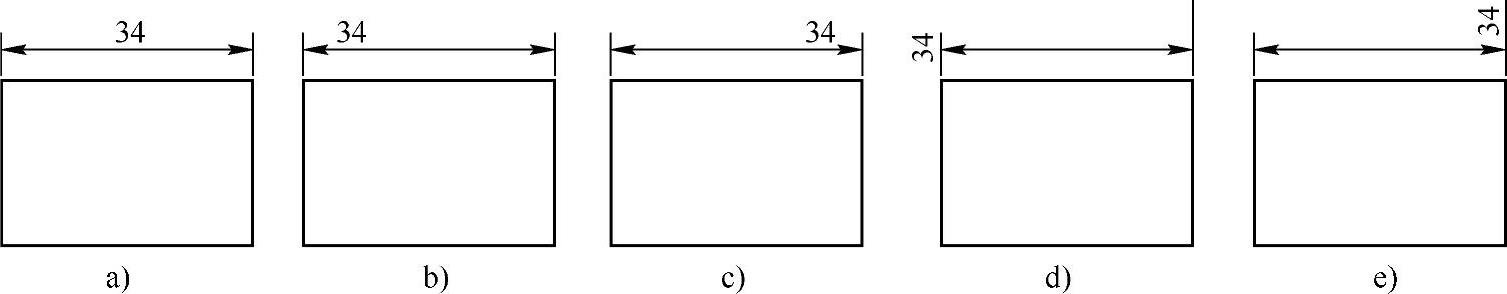

图10-8 文字水平效果

a）置中； b）第一条尺寸线； c）第二条尺寸线； d）第一条尺寸线上方； e）第二条尺寸线上方

（3）【ISO标准】单选按钮：用于设置标注文字按照ISO标准放置。当标注文字在尺寸界线之内时，水平放置，当标注文字在尺寸界线之外时，则与尺寸线平行。
