【直线与箭头】选项卡包括【尺寸线】、【尺寸界线】、【箭头】、【圆心标记】4个选项组，如图10-5所示。

1.尺寸线

在【尺寸线】选项组中可以设置尺寸线颜色、线宽、超出标记、基线间距和隐藏等属性。

（1）【颜色】选项：用于设置尺寸线颜色，默认为【随块】。

（2）【线宽】选项：用于设置尺寸线线宽，默认为【随块】。

（3）【超出标记】文本框：当尺寸终端采用斜线、小点等样式时，尺寸线超出尺寸界限的距离设置。

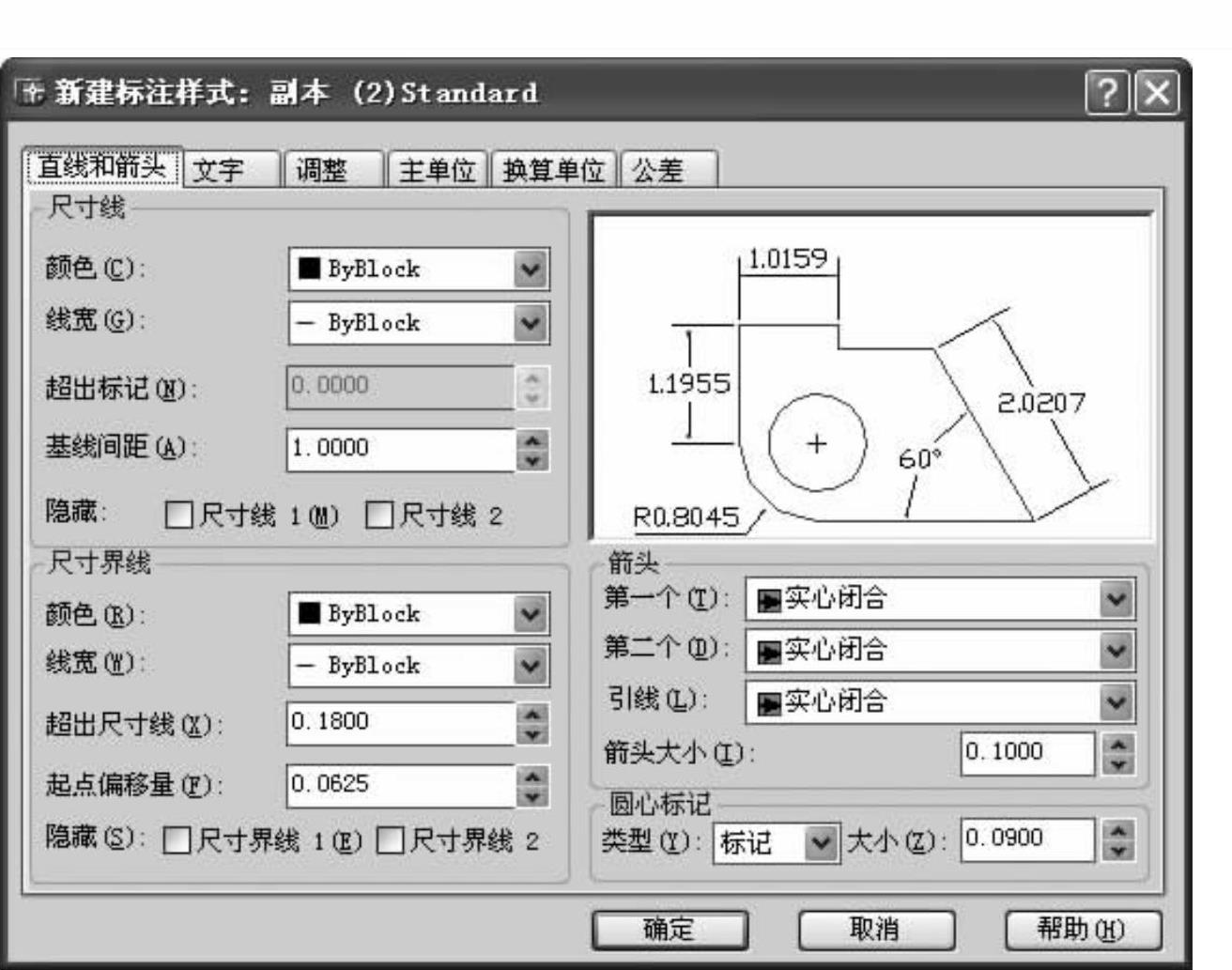

图10-5 【直线与箭头】选项卡

（4）【基线距离】文本框：在进行基线尺寸标注时，设置个尺寸线之间的距离。

（5）【隐藏】选项：通过选择【尺寸线1】或【尺寸线2】复选框隐藏尺寸线的两部分及尺寸终端，如图10-6所示。

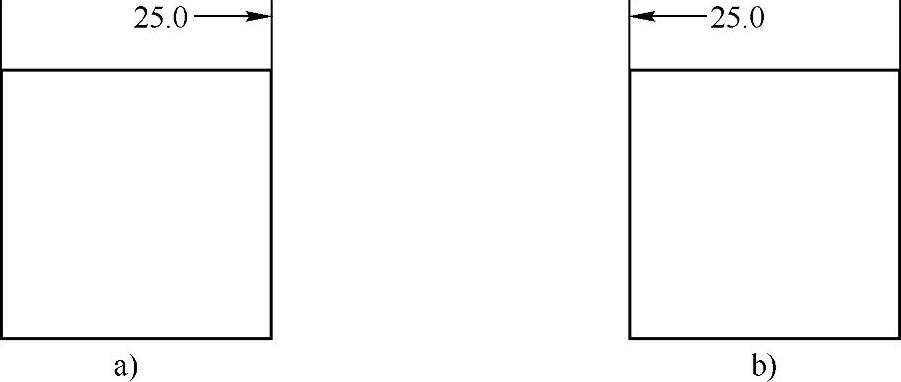

图10-6 隐藏尺寸线效果(www.chuimin.cn)

a）隐藏前半部分尺寸线的尺寸标注； b）隐藏后半部分尺寸线的尺寸标注

2.尺寸界线

在【尺寸界线】选项组中可以设置尺寸界线的颜色、线宽、超出尺寸线距离、起点偏移量、隐藏等属性。

（1）【颜色】、【线宽】和【隐藏】选项与【尺寸线】选项组中的对应选项类似。

（2）【超出尺寸线】文本框：用于设置尺寸界线超出尺寸线距离。

（3）【起点偏移量】文本框：用于设置尺寸界线起点与标注定义点之间的距离。

3.箭头

在【箭头】选项组中可以设置箭头的类型及尺寸大小，通常一组箭头的大小、类型是相同的。为了不同的标注需要，在AutoCAD 2004中提供了20种不行类型的箭头，同时用户还可以根据需要自定义箭头。在【箭头大小】文本框中可以设置箭头的尺寸。

4.圆心标记

在【圆心标记】选项组中可以设置圆或圆弧的圆心标记类型及尺寸大小。圆心标记的类型有3种：【标记】、【直线】和【无】。在【大小】文本框中可以设置圆心标记的尺寸。
