AutoCAD2004尺寸标注的组成技巧
【摘要】：AutoCAD2004尺寸标注是通过测量指定图形元素，将测量所得的尺寸标注在指定位置。图10-1 尺寸的组成尺寸界线。尺寸界线用来表示所标注尺寸的范围。标注线性尺寸时，尺寸线必须与所标注的线段平行，且尺寸线与轮廓线及两平行尺寸线间的距离为5mm～7mm。线性尺寸的文字一般应标注在尺寸线的上方，也允许标注在尺寸线的中断处。引出线是由标注位置引出的带箭头的直线和注释文本组成的。
AutoCAD2004尺寸标注是通过测量指定图形元素，将测量所得的尺寸标注在指定位置。完整的尺寸标注由尺寸界线、尺寸线、尺寸文本、尺寸线终端和引出线等组成，如图10-1所示。

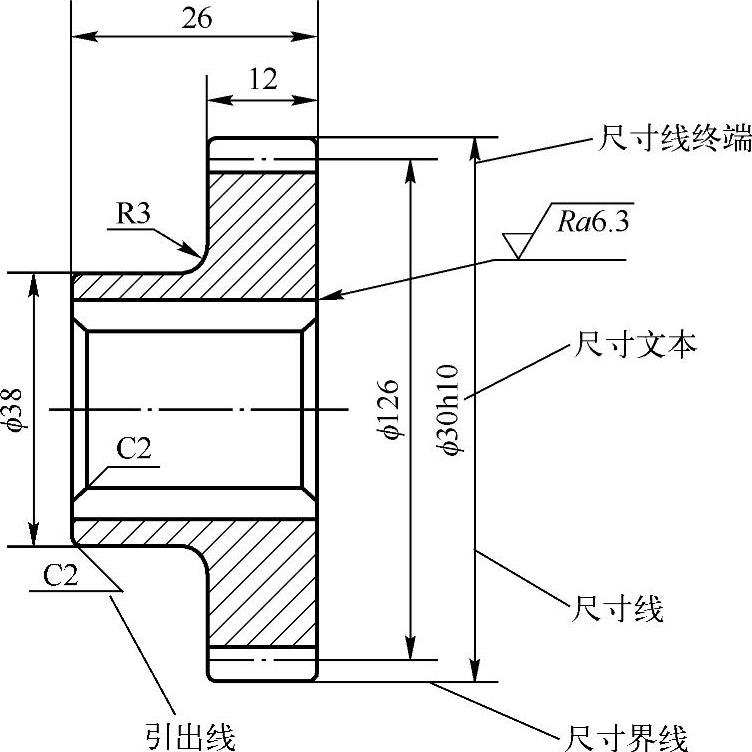

图10-1 尺寸的组成
（1）尺寸界线。
尺寸界线用来表示所标注尺寸的范围。尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸界线一般应与尺寸线垂直并略超过尺寸线（通常以3mm～4mm为宜）；在特殊情况下也可以不互相垂直，但两尺寸界线必须相互平行。
（2）尺寸线。
尺寸线是表示尺寸的方向和范围的线条。尺寸线必须在两尺寸界线之间用细实线绘制，不得与其他图线重合或画在其延长线上。标注线性尺寸时，尺寸线必须与所标注的线段平行，且尺寸线与轮廓线及两平行尺寸线间的距离为5mm～7mm。(www.chuimin.cn)
（3）尺寸线终端。
尺寸线终端有多种样式，但以箭头和斜线两种形式应用最广，同一张图样中只能采用一种尺寸线终端形式。
（4）尺寸文本。
尺寸文本是表示实际尺寸的字符串，它包括尺寸数字、尺寸符号及尺寸公差等。线性尺寸的文字一般应标注在尺寸线的上方，也允许标注在尺寸线的中断处。且尺寸文字数字不可被任何图线通过，否则必须将该图线断开；标注参考尺寸时，应将尺寸文字加上圆括弧。
（5）引出线。
引出线是由标注位置引出的带箭头的直线和注释文本组成的。当图形实体比较密集，尺寸文字、注释和文字说明不能标注在被标注实体附近时，使用引出线可以将这些文字信息引出标注到合适的位置。
提示：在一般情况下，AutoCAD 2004将尺寸文本、尺寸界线、尺寸线和尺寸线终端作为一个对象，在进行编辑操作时可以整体操作。如果要改变其中某一项，必须使用【分解】命令将其分解。
