与插入到块中的其他对象不同，属性可以独立于块而单独进行编辑。用户可以集中编辑一组属性。在AutoCAD中编辑属性有ddatte和attedit两个命令。其中ddatte命令可编辑单个的、非常数的、与特定的块相关联的属性值；而attedit命令可以独立于块，编辑单个属性或对全局属性进行编辑。

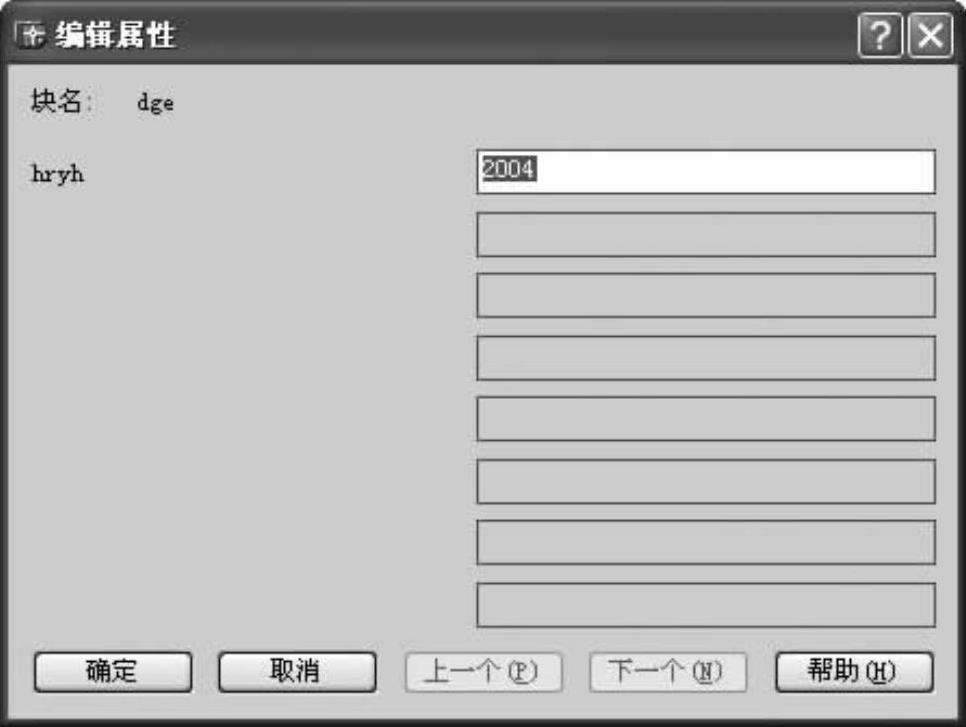

在命令行输入ddatte或attedit命令，选择块以后，AutoCAD弹出如图8-9所示的【编辑属性】对话框。

图8-9 【编辑属性】对话框

用户在图形添加块以后，可以随时根据需要编辑块属性值，有以下3种方法：

方法1

单击【修改Ⅱ】工具栏中的【编辑属性】按钮。

方法2

在命令行中输入attedit后按下<Enter>键。

方法3

选择【修改】【对象】【属性】【单个】菜单命令。

执行以上任一命令，AutoCAD提示选择块，用户选择要编辑的图块后，AutoCAD打开【增强属性编辑器】对话框，如图8-10所示。在此对话框中用户可对块属性进行编辑。

图8-10 【增强属性编辑器】对话框(www.chuimin.cn)

此对话框中主要选项的功能如下。

（1）【选择块】按钮：单击【选择块】按钮，可以切换到绘图窗口并选择要编辑的块对象。

（2）【属性】选项卡。

在该选项卡中，AutoCAD列出当前块对象中各个属性的标记、提示和值。选中某一属性，用户就可以在【值】文本框中修改属性的值。

（3）【文字选项】选项卡。

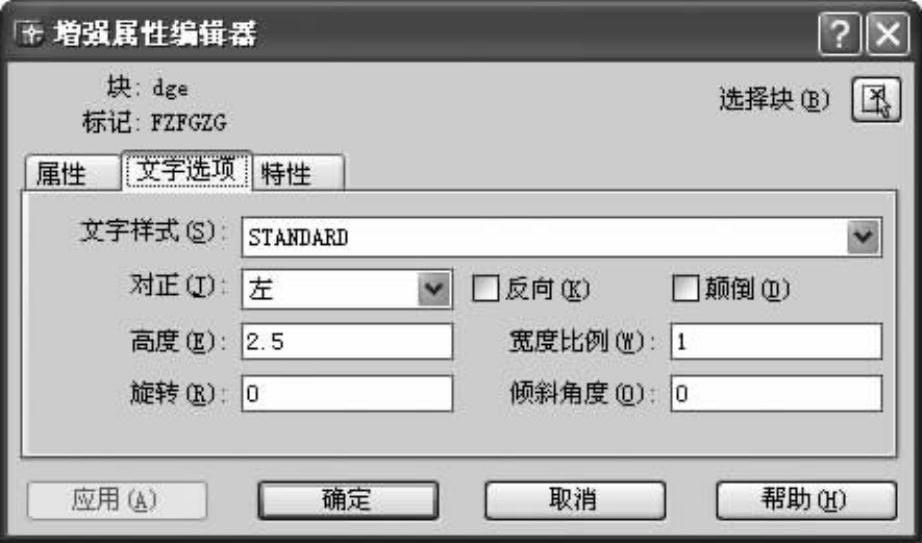

该选项卡用于修改属性文字的一些特性，如文字样式和字高等，如图8-11所示。在【文字样式】下拉列表框中可重新选择文本样式；在【对正】下拉列表框中设置文本的对齐方式；在【高度】文本框中设置文本的高度；在【旋转】文本框中设置文本的旋转角度；在【宽度比例】文本框中设置文本的比例因子；在【倾斜角度】文本框中设置文本的倾斜状态。

图8-11 【文字选项】选项卡

（4）【特性】选项卡。

在该选项中用户可以修改属性文字的图层、线型和颜色等，如图8-12所示。在【图层】下拉列表框中选择块将要放置的图层；在【线型】下拉列表框中选择块的线型；在【颜色】下拉列表框中设置属性文本的颜色；在【线宽】下拉列表框中设置块中线型的宽度。

设置完成后单击【应用】按钮，可以确认已进行的修改。再单击【确定】按钮关闭对话框，完成属性的编辑。

图8-12 【特性】选项卡
