定义块和保存块的目的是为了使用块，用户可以使用【插入】命令来将块插入到当前图形中。

用户可以通过以下方式来创建块：

方法1

在命令行中输入insert后按下<Enter>键。

方法2

选择【插入】【块】菜单命令。

方法3

单击【绘图】工具栏中的【插入块】按钮。

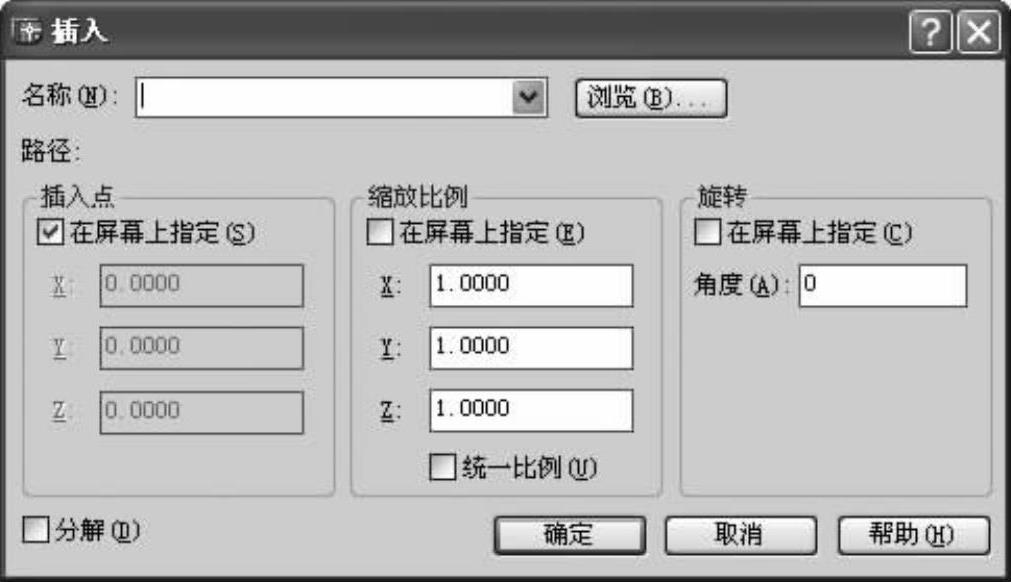

执行以上任一命令，系统将弹出【插入】对话框，如图8-2所示。其各选项的含义如下：(www.chuimin.cn)

图8-2 【插入】对话框

（1）在【插入】对话框中，在【名称】文本框中输入块名或者单击其后的按钮，在弹出的对话框中选择块。

（2）在【插入点】选项组中，当用户选中【在屏幕上指定】复选框时，插入点可以用鼠标动态选取；当用户取消选中【在屏幕上指定】复选框时，可以在下面的X、Y、Z文本框中输入用户所需的坐标值。

（3）在【缩放比例】选项组中，如果用户选中【在屏幕上指定】复选框时，则会在插入时动态缩放；当用户取消选中【在屏幕上指定】复选框时，可以在下面的X、Y、Z文本框中输入用户所需的比例值。在此处如果用户选中【统一比例】复选框，则只能在X文本框中输入统一的比例因子表示缩放系数。

（4）在【旋转】选项组中，如果用户选中【在屏幕上指定】复选框时，则旋转角度在插入时确定。当用户取消选中【在屏幕上指定】复选框时，可以在下面的【角度】文本框中输入图块的旋转角度。

（5）选择【分解】复选框，可以分解块并插入该块的单独部分。

设置完毕后，单击【确定】按钮，完成插入块的操作。
