AutoCAD2004软件操作：编辑样条曲线
【摘要】：用户能够删除样条曲线的拟合点，也可以提高精度增加拟合点或改变样条曲线的形状。用户还能够使样条曲线封闭或打开，以及编辑起点和终点的切线方向。方法2选择菜单命令。方法3单击工具栏中的按钮。：用于对样条曲线进行更为精细的控制，选择该选项后，命令行提示如下：上面选项的含义及其说明如表7-2所示。
用户能够删除样条曲线的拟合点，也可以提高精度增加拟合点或改变样条曲线的形状。用户还能够使样条曲线封闭或打开，以及编辑起点和终点的切线方向。
1.调用编辑样条曲线命令的方法
方法1
在命令行中输入splinedit后按下<Enter>键。
方法2
选择【修改】【对象】【样条曲线】菜单命令。
方法3

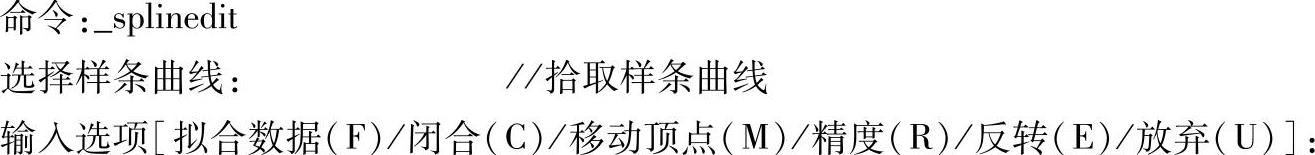

按以上方式执行命令，命令行提示如下：
2.选项说明
下面讲述命令行提示信息中各选项的含义。
（1）【闭合（C）】：使样条曲线的始末闭合，闭合的切线方向根据始末的切线方向由AutoCAD自定。
（2）【移动顶点（M）】：重新定位样条曲线上的控制点，并且清理拟合点。该选项与【拟合数据】选项中的【移动】子选项含义相同。
（3）【精度（R）】：用于对样条曲线进行更为精细的控制，选择该选项后，命令行提示如下：(www.chuimin.cn)
上面选项的含义及其说明如表7-2所示。
表7-2 选项及其含义
（4）【反转（E）】：主要是为第三方应用程序使用的，用来转换样条曲线的方向。
（5）【放弃（U）】：取消最后一步操作。
输入【拟合数据】选项，命令行提示如下：
上面命令行提示中选项的含义及其说明如表7-3所示。
表7-3 选项及其说明
（续）
