夹点实际上就是对象上的控制点，它为用户提供了更加简便的方式进行拉伸、移动、旋转、缩放及镜像等编辑操作。

当单击所要编辑的图形对象后，经常会出现若干个小方格，这些小方格称为对象的特征点，也就是夹点。

1.控制夹点显示

不同对象特征点的位置和数量不相同。如表7-1中给出了AutoCAD中常见对象特征的规定。

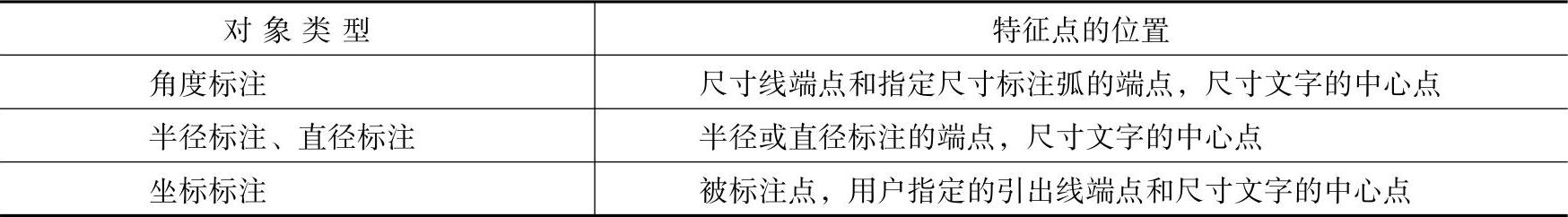

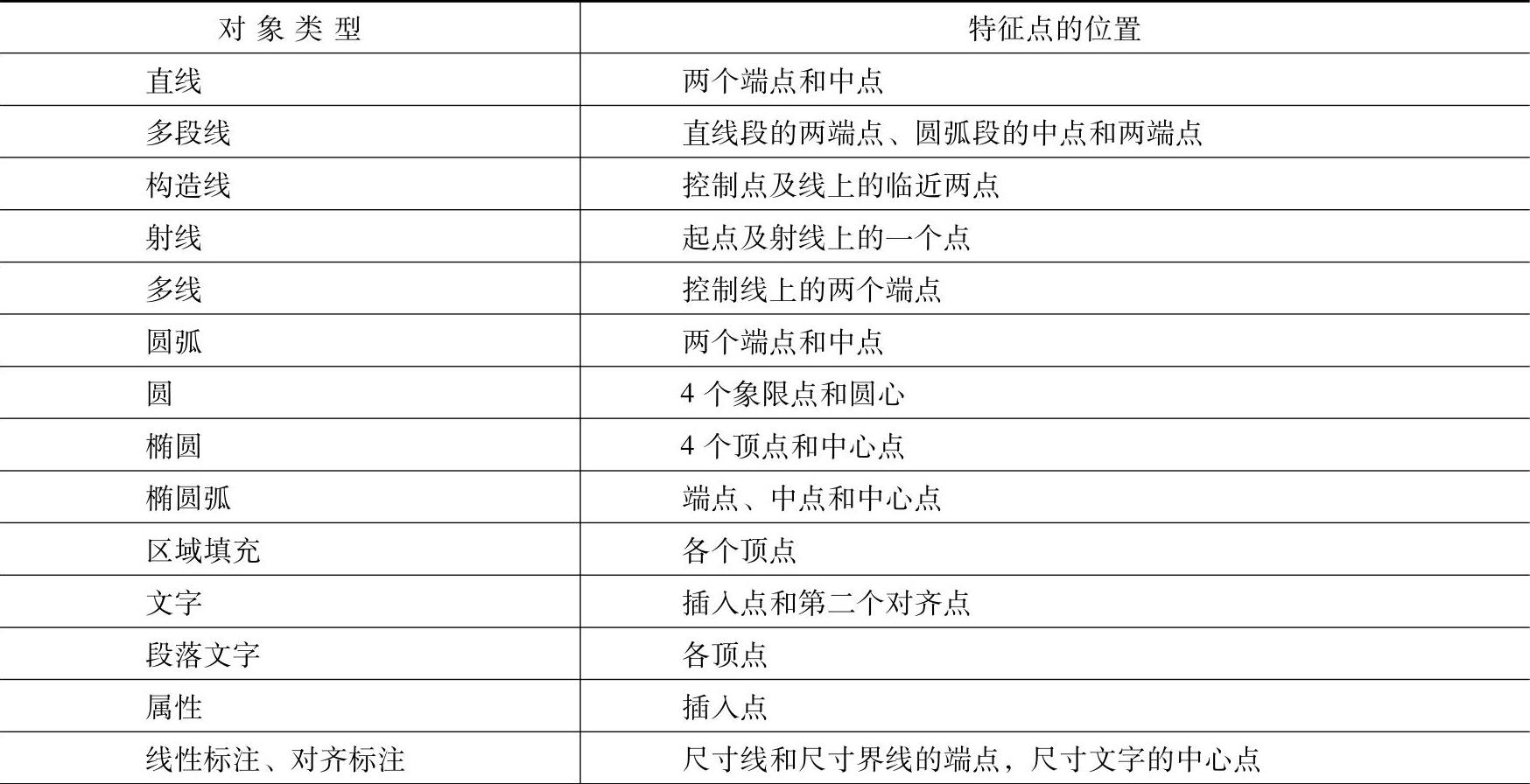

表7-1 AutoCAD图形对象的夹点特征

（续）

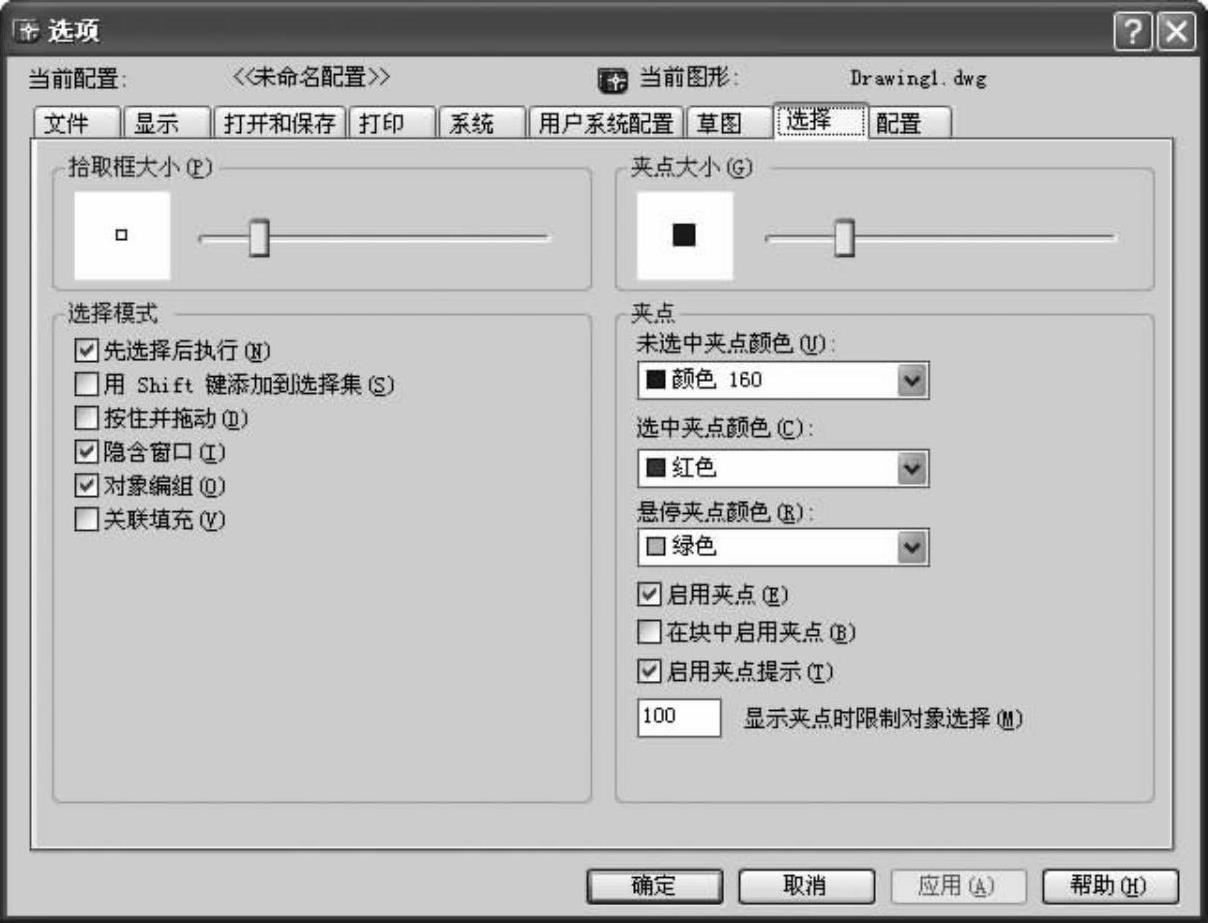

对象的夹点编辑功能及夹点的外观都是可以控制的，用户可以通过【选项】对话框的【选择】选项卡来设置是否启用夹点功能，如图7-5所示。

图7-5 【选项】对话框

在【选择】选项卡中包含对夹点的各项设置，这些设置主要有以下几种。

（1）【夹点大小】：确定夹点小方格的大小，可通过调整滑块的位置来设置。

（2）【未选中夹点颜色】：控制未选中夹点方格的颜色。

（3）【选中夹点颜色】：控制选中夹点方格的颜色。

（4）【悬停夹点颜色】：决定光标在夹点上滚动时夹点显示的颜色。

（5）【启用夹点】：设置AutoCAD的夹点功能是否有效。

（6）【在块中启用夹点】设置块的夹点显示方式。选择该复选框，用户所选择的块中的对象均显示其本身的夹点，否则只显示插入点。

2.使用夹点编辑对象

使用夹点可以在不调用任何编辑命令的情况下，对需要进行编辑的对象进行修改。只要单击所要编辑的对象后，对象上出现若干个夹点时，单击其中一个夹点作为编辑操作的基点，这时该点会以高亮状态显示，表示已成为基点。选取基点后，就可以使用AutoCAD的夹点功能对相应的对象进行拉伸、移动和旋转等编辑操作。

（1）拉伸。

在选择基点后，命令行将出现【指定拉伸点或[基点（B）/复制（C）/放弃（U）/退出（X）]：】的提示，其中各选项的含义如下。

【基点（B）】：重新确定拉伸基点。选择此选项，AutoCAD将接着提示指定基点，在此提示下指定一个点作为基点来执行拉伸操作。

【复制（C）】：选择该选项，允许用户进行多次拉伸操作。此时用户可以确定一系列的拉伸点，以实现多次拉伸。(www.chuimin.cn)

【放弃（U）】：可以取消上一次操作。

【退出（X）】：退出当前的操作。

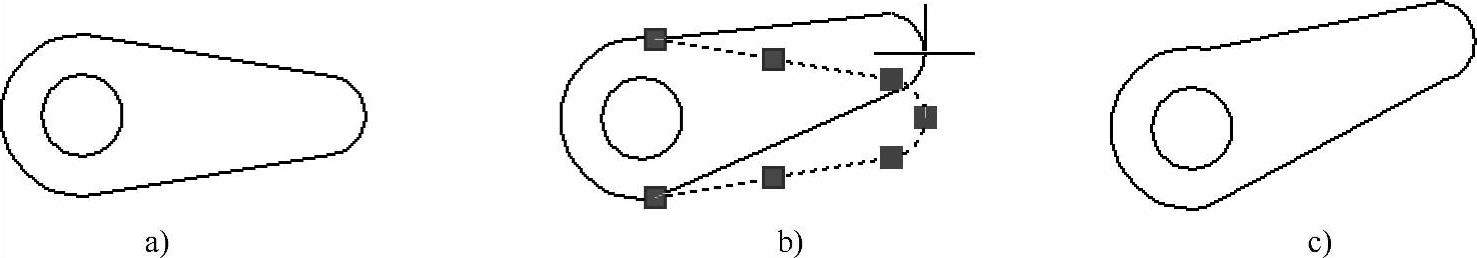

指定拉伸点是要求指定对象被拉伸后基点的新位置。用户可以通过输入点的坐标或直接单击确定基点。指定拉伸点后，系统将把所选对象拉伸或者移动到指定拉伸点的位置。如图7-6所示，表示了一个图形的拉伸过程。首先选择图形右边的3条线段，接着在按住<Shift>键的同时，单击3条直线的末端夹点，然后释放<Shift>键，选择3个夹点中的任意一个作为基夹点，然后单击并拖动鼠标，将图形拉伸到所需的位置后，最后按<Esc>键取消夹点编辑状态即可。

图7-6 利用夹点位伸对象

a）原图 b）选择夹点并移动 c）拉伸结果

（2）利用夹点进行多重复制。

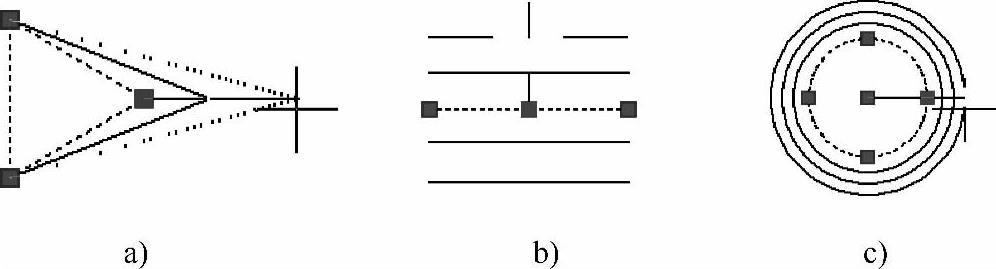

在激活夹点后，通过反复按<Enter>键，循环切换到复制夹点模式，然后移动光标并单击可以进行多重复制。在复制夹点时，对于不同的对象可选择不同的夹点，其复制效果也不相同，如图7-7所示。

图7-7 利用夹点复制对象

a）复制三角形 b）复制线段 c）复制圆形

（3）镜像。

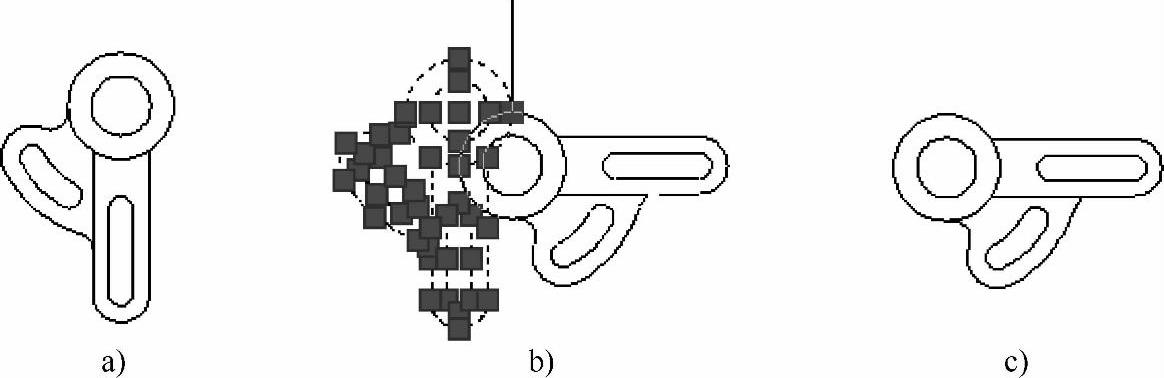

该功能与mirror命令的功能类似，镜像操作后将删除源对象。利用夹点创建镜像对象，首先要选取源对象，然后单击某个夹点使其亮显，按4次<Enter>键、空格键，或输入mirror命令进入镜像夹点模式。接下来移动鼠标光标并确定镜像线，最后按<Esc>键，取消夹点编辑模式。此外，如果在确定镜像线时按住<Shift>键，则该操作为镜像复制对象。

（4）利用夹点移动对象。

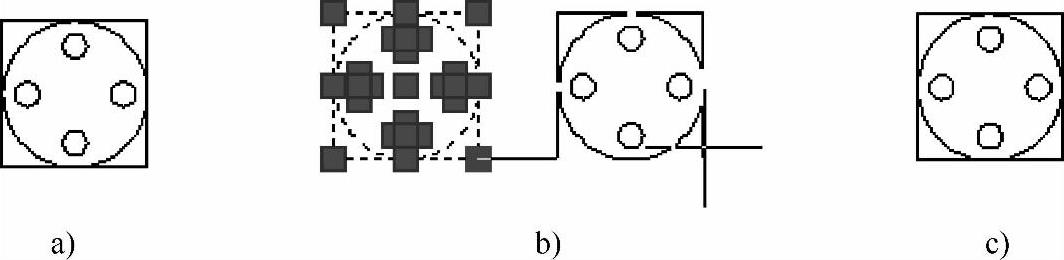

要利用夹点移动对象时，首先选取要移动的对象，接着单击某个夹点使之亮显，然后按<Enter>键、空格键，或输入MO命令进入移动模式，接下来拖动鼠标到新位置后单击，最后按<Esc>键，取消夹点编辑模式即可，如图7-8所示。
