AutoCAD2004制图软件的特性与选项板应用

2023-11-03 理论教育版权反馈

【摘要】：AutoCAD的选项板相当于其他软件中的对话框，读者可以通过它来修改对象的所有设置。在选定对象后，执行以上任一命令，系统将弹出选项板，利用该选项板可以修改选定对象的特性。如图7-1所示分别显示了圆、圆弧、多段线的选项板。在没有选取对象时，该选项板中将显示整个图形的特性。选择了一个对象，选项板内将列出该对象的全部特性及其当前设置。选项板中的按钮用于修改PICKADD系统变量的值。

AutoCAD的【特性】选项板相当于其他软件中的【属性】对话框，读者可以通过它来修改对象的所有设置。调用【特性】命令有如下几种方法：

方法1

单击【标准】工具栏中的【特性】按钮。

方法2

在命令行中输入properties命令后按下<Enter>键。

方法3

选择【修改】【特性】菜单命令。

方法4

快捷键：<Ctrl+1>。

方法5

选定图形后单击鼠标右键，在弹出的快捷菜单中选择【特性】命令。

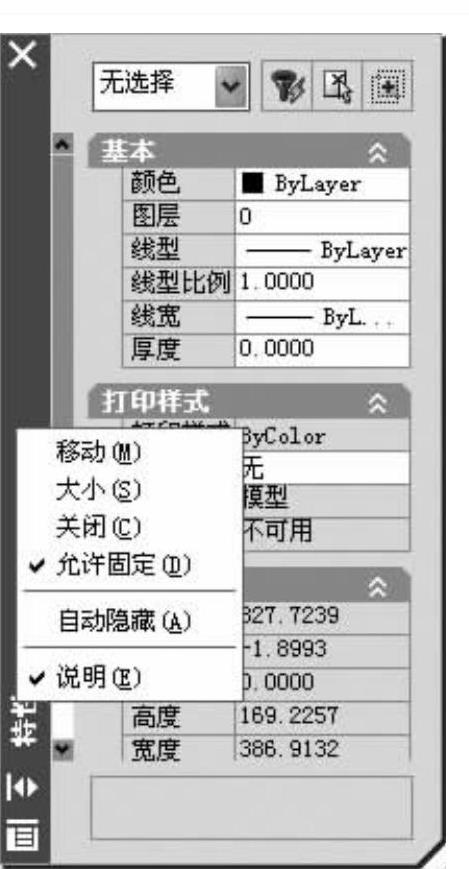

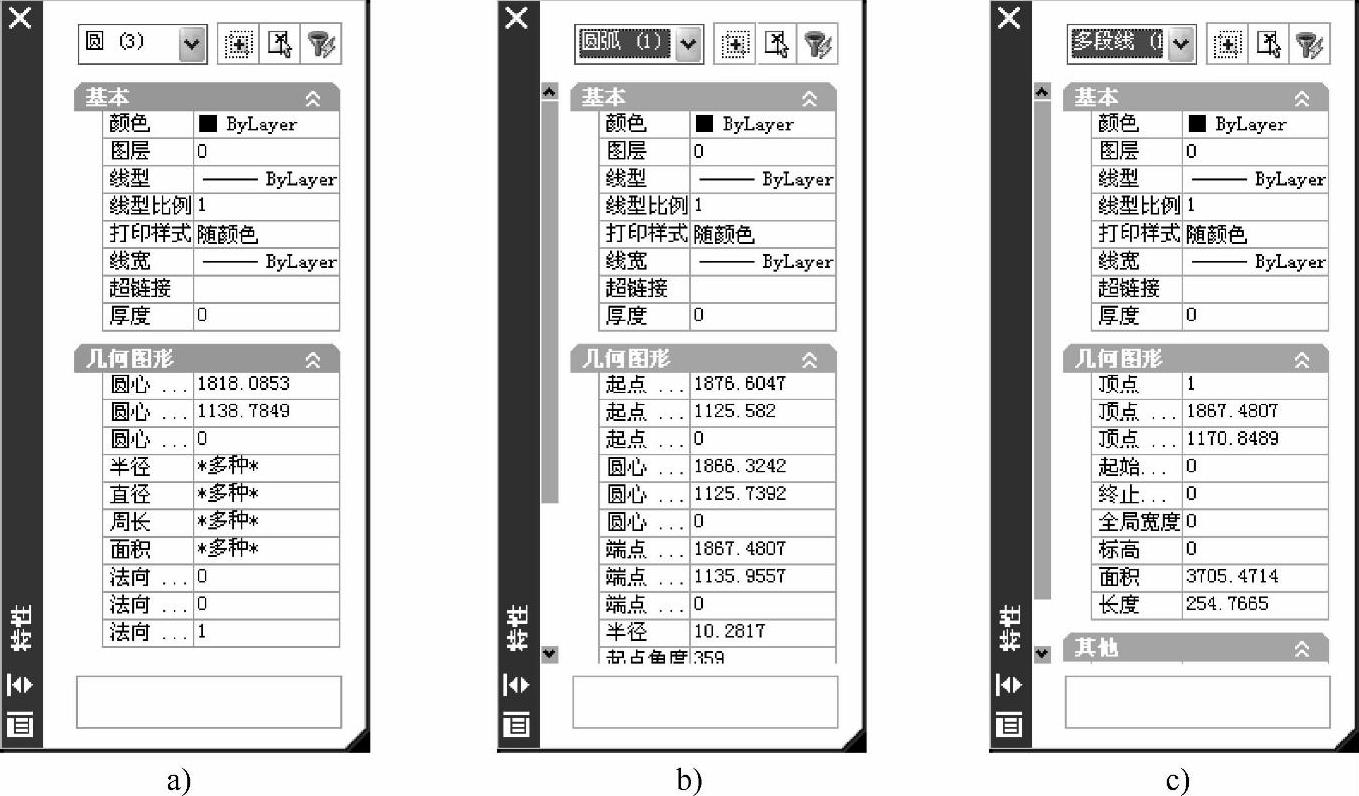

在选定对象后，执行以上任一命令，系统将弹出【特性】选项板，利用该选项板可以修改选定对象的特性。如图7-1所示分别显示了圆、圆弧、多段线的【特性】选项板。

在【特性】选项板中单击【选择对象】按钮，将切换到绘图窗口中选择要设置特性的对象。在没有选取对象时，该选项板中将显示整个图形的特性。选择了一个对象，选项板内将列出该对象的全部特性及其当前设置。选择同一类型的多个对象，选项板内列出这些对象的共有特性及当前设置。选择不同类型的多个对象，在【特性】选项板内只列出这些对象的基本特性及它们的当前设置。

在编辑图形的线宽时，可以在【特性】选项板中打开【线宽】下拉列表框，选择所需要的线宽。在【颜色】下拉列表框中可以设置当前所选择图形的颜色。在【线型】下拉列表框中可以设置当前所选择图形线条的线型。而且还可以在【打印样式】下拉列表框中设置打印样式，通过【超链接】文本框设置超链接，如图7-2所示就是修改了圆形的颜色与线宽之后的效果图对比。(www.chuimin.cn)
