AutoCAD2004制图软件中的倒角方法1和方法2

2023-11-03 理论教育版权反馈

【摘要】：执行命令的方法如下：方法1单击工具栏中的按钮。方法2在命令行中输入chamfer命令后按下键。执行以上任一命令，命令行提示如下：：表示对二维多段线按指定的模式倒角。用点选的方式选择一条多段线，AutoCAD会在多段线的各个顶点处倒直角。两种方式如图6-21所示。图6-21 倒角命令示例a）修剪 b）不修剪

【倒角】命令主要用于对两条非平等直线或多段线进行编辑，或将两条非平等直线进行相交连接。

执行【倒角】命令的方法如下：

方法1

单击【修改】工具栏中的【倒角】按钮。

方法2

在命令行中输入chamfer命令后按下<Enter>键。

方法3

选择【修改】【倒角】菜单命令。

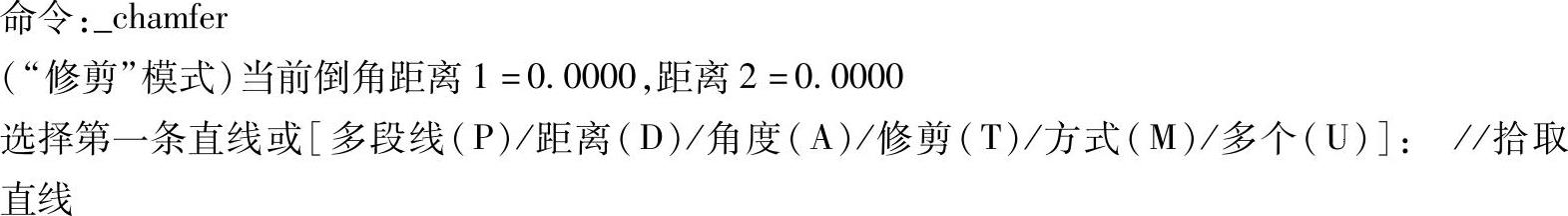

执行以上任一命令，命令行提示如下：

(www.chuimin.cn)

（1）【多段线（P）】：表示对二维多段线按指定的模式倒角。用点选的方式选择一条多段线，AutoCAD会在多段线的各个顶点处倒直角。

（2）【距离（D）】：指定新的倒角的两个倒角距离。选择该选项后，系统会接着提示：“指定第一个倒角距离：”和“指定第二个倒角距离：”。

（3）【角度（A）】：根据一个倒角距离和一个角度进行倒角。执行该选项后，系统会接着提示：“指定第一条直线的倒角长度：”和“指定第一条直线的倒角角度：”。

（4）【修剪（T）】：指定倒角时是否对相应的倒角边进行修剪。选择该选项后，系统会接着提示：“输入修剪模式选项[修剪（T）/不修剪（N）]”，要求用户选择是否修剪。两种方式如图6-21所示。

（5）【方式（M）】：指定采用什么方式倒角，即按设定好的两个倒角距离方式倒角还是按距离与角度的方式倒角。执行该选项后，系统会接着提示：“输入修剪方式[距离（D）/角度（A）]：”。

（6）【多个（U）】：选择此项，用户可以选择多个非平等直线或多段线进行倒角。

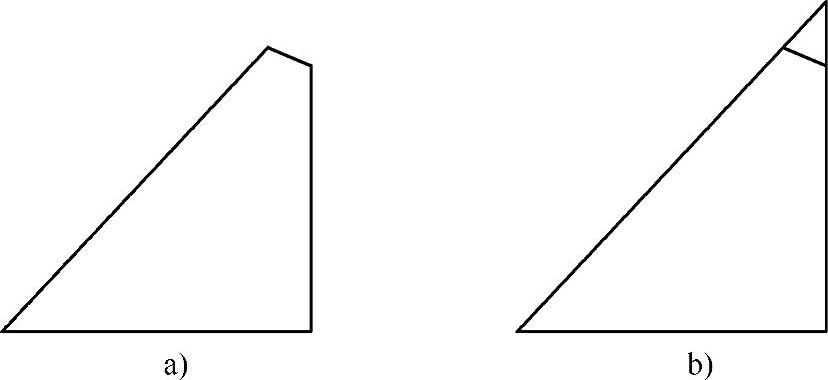

图6-21 倒角命令示例

a）修剪 b）不修剪
