修剪是将一个对象以另一个对象或它的投影面作为边界进行精确的编辑。

执行【修剪】命令的方法如下：

方法1

单击【修改】工具栏中的【修剪】按钮。

方法2

在命令行中输入trim命令后按下<Enter>键。

方法3

选择【修改】【修剪】菜单命令。

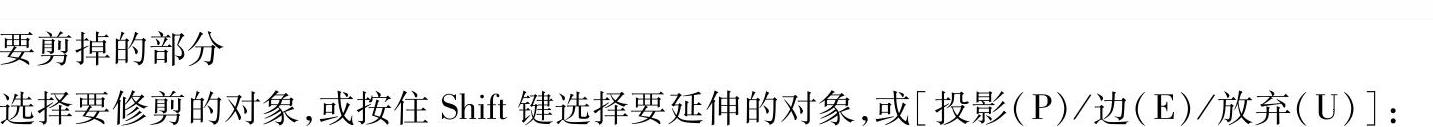

按以上方式执行命令，命令行提示如下：

（1）【选择要修剪的对象】：直接选取被剪对象的被剪部分。软件会用剪切边把所选对象上的所选部分剪切掉。(www.chuimin.cn)

（2）【按住Shift键选择要延伸的对象】：在按下<Shift>键的状态下选择一个对象，可以将该对象延伸至剪切边，将选择对象进行延伸。

（3）【投影（P）】：用于执行三维空间中的修剪。选择该选项，命令行会提示【输入“投影（P）”选项[无（N）/UCS（U）/视图（V）]<UCS>：】。

【无】：表示按三维方式，不是按投影的方式修剪，该选项只对在空间相交的对象有效。

【UCS】：表示在当前UCS的XOY平面上修剪，此时可在XOY平面上按投影关系修剪在三维空间中并没有相交的对象。

【视图】：表示在当前视图平面上修剪。

（4）【边（E）】：用来确定延伸的方式。选择该选项，命令会提示【输入隐含边延伸模式[延伸（E）/不延伸（N）]<不延伸>：】。

【延伸】：表示按延伸的方式剪切。即如果剪切边太短，未与被剪切边相交，则软件会假想将剪切边延长至与被剪切边相交，然后再进行剪切。

【不延伸】：表示按实际位置、长度进行剪切，未相交的边不会产生剪切效果。如图6-19所示。

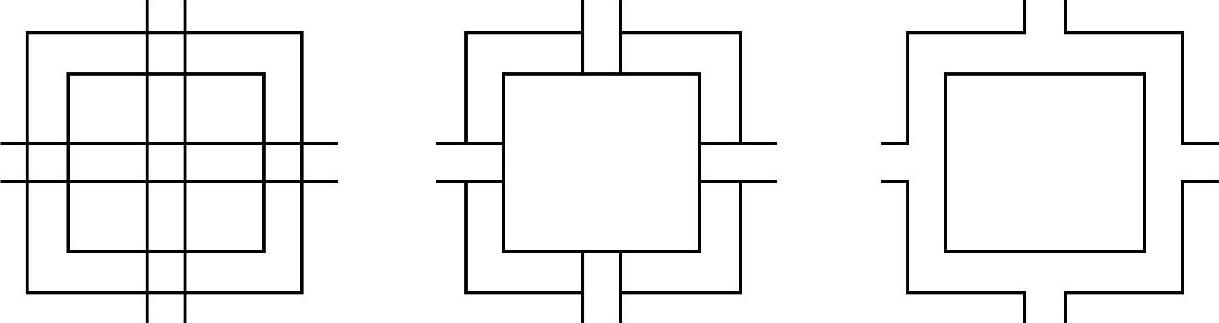

图6-19 剪切命令示例

提示：同一对象既可作为剪切边，也可同时被选作为被剪切边。当剪切对象较多时，可同时选中多个对象，相互作为剪切边和被剪切边，即可提高剪切速度。
