阵列是将选定对象按矩形或环形方式进行多重复制。

执行【阵列】命令的方法如下：

方法1

单击【修改】工具栏中的【阵列】按钮。

方法2

在命令行中输入array命令后按下<Enter>键。

方法3

选择【修改】【阵列】菜单命令。

按以上方式执行命令，弹出【阵列】对话框，在该对话框中可以设置矩形或环形阵列的相关参数。

1.矩形阵列

矩形阵列是指将选定对象按指定的行数和列数进行多重复制。如图6-11所示是将小圆按照4行4列的方式进行的矩形阵列。可以在如图6-12所示的【矩形阵列】对话框中进行设置。

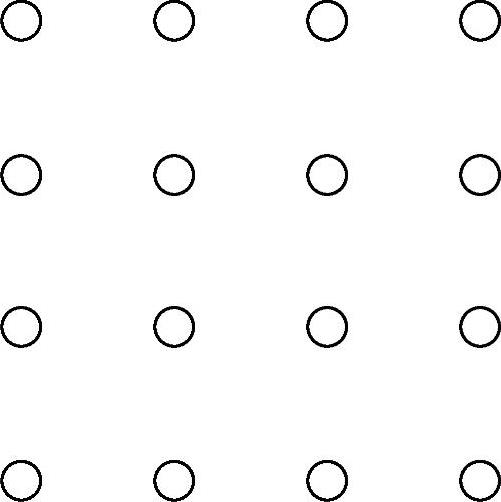

图6-11 矩形阵列示例

（1）在如图6-12所示的【阵列】对话框中选中【矩形阵列】单选按钮。

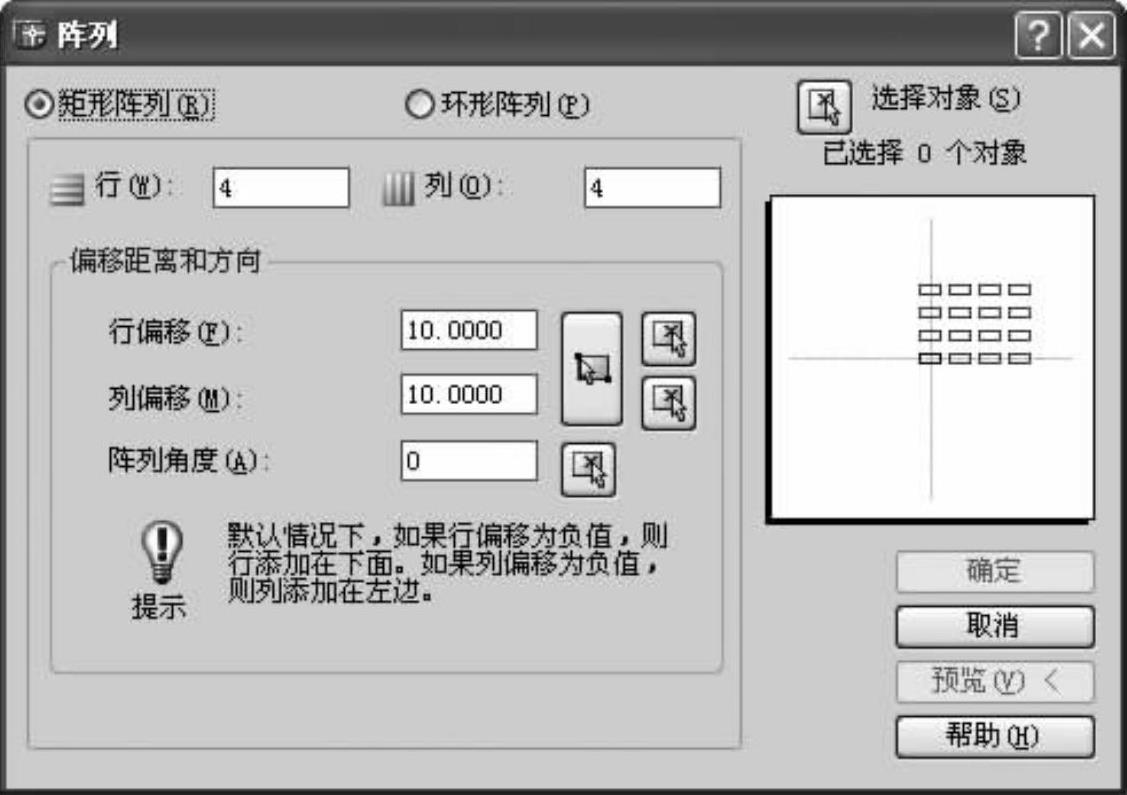

图6-12 【矩形阵列】对话框

（2）单击【选择对象】按钮，则【阵列】对话框自动隐藏，提示选择操作对象。

（3）选择图6-11中要创建阵列的对象（左下角小圆），按下<Enter>键确定，重新返回【阵列】对话框。

（4）在【行】和【列】文本框中，分别输入“4”。

（5）在【行偏移】和【列偏移】文本框中，输入行间距和列间距的值；也可单击【拾取两个偏移】按钮，直接捕捉其中一个单元方框的对角点来指定行间距和列间距。(www.chuimin.cn)

（6）在【阵列角度】文本框中输入0；

（7）单击【确定】按钮，即可创建图6-11所示的矩形阵列。

2.环形阵列

环形阵列是指将选定对象绕指定的中心点旋转并进行多重复制。如图6-13所示，是将三角形绕圆心进行环形阵列前的效果。可在图6-13所示的【阵列】对话框中进行设置。

（1）在如图6-14所示的【阵列】对话框中选中【环形阵列】单选按钮。

（2）单击【选择对象】按钮，则【阵列】对话框自动隐藏，提示选择操作对象。

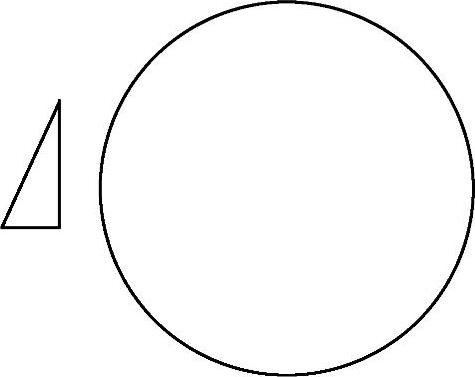

图6-13 环形阵列前

（3）选择图6-13中要创建阵列的对象（三角形），按下<Enter>键确定，重新返回【阵列】对话框。

（4）单击【拾取中心点】按钮，则【阵列】对话框自动隐藏；捕捉圆心，重新弹出【阵列】对话框。

（5）设置【项目总数】的值为“4”。

（6）设置【填充角度】的值为“360”。

（7）选中【复制时旋转项目】复选框，单击【确定】按钮，则得到如图6-15所示的图形。若取消选中该复选框，则阵列时图形不旋转，得到图6-16所示的效果。

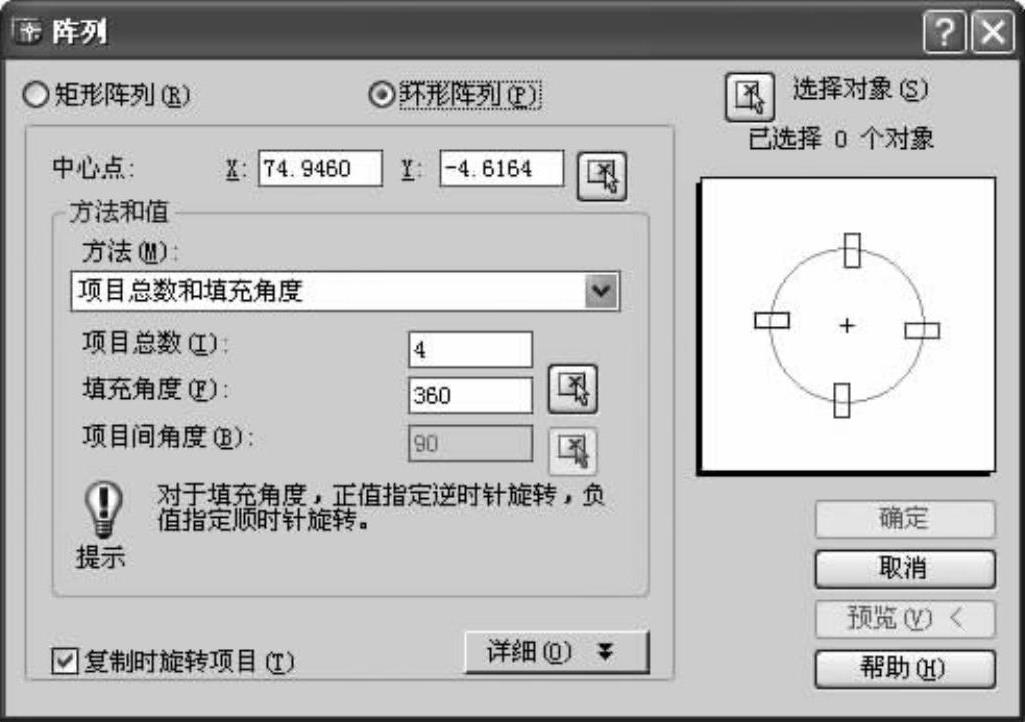

图6-14 【阵列】对话框

图6-15 环形阵列时旋转项目

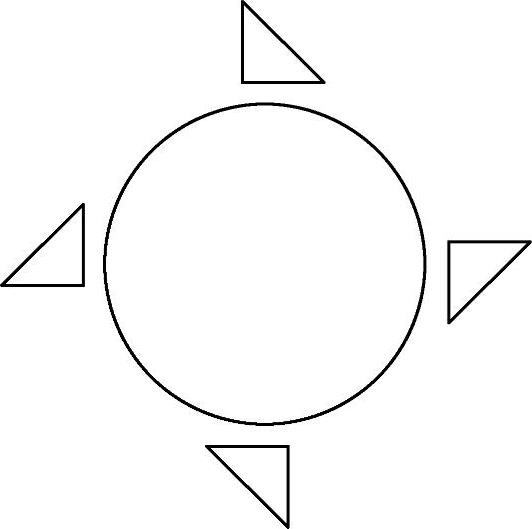

图6-16 环形阵列时不旋转项目
