与快速选择相比，对象选择过滤器可以提供更复杂的过滤选项，并可以命名和保存过滤器。

在命令行输入filter后按下<Enter>键，系统弹出【对象选择过滤器】对话框，如图6-6所示。【对象选择过滤器】对话框中各选项含义如下。

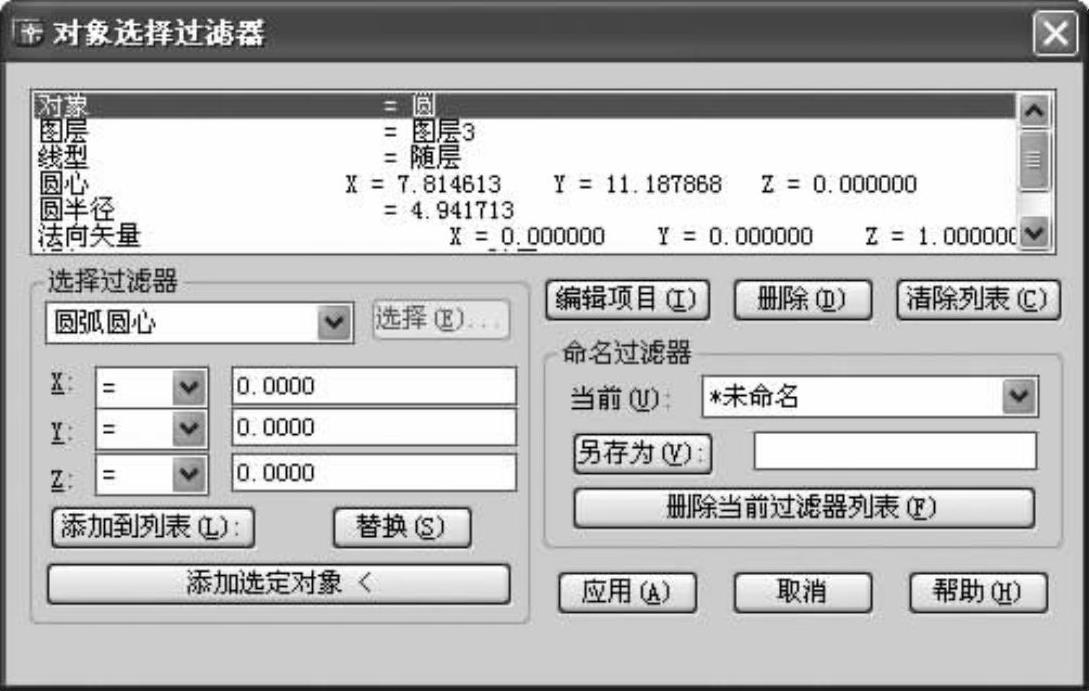

图6-6 【对象选择过滤器】对话框

（1）【对象选择过滤器】列表框：该列表框中显示了组成当前过滤器的全部过滤器特性。用户可单击【编辑项目】按钮编辑选定的项目；单击【删除】按钮删除选定的项目；单击【清除列表】按钮清除整个列表。

（2）【选择过滤器】选项区域：在该选项区域可根据对象的特性向当前列表中添加过滤器。在其中的下拉列表框中包含可用于构造过滤器的全部对象及分组运算符。用户可以根据对象的不同指定相应的参数值，并可以通过关系运算符来控制对象属性与取值之间的关系。

当用户选择了某种对象类型后，可单击【选择】按钮，以对话框的形式列出指定类型的所有项目，并供用户进行选择。

当用户完成过滤条件设置后，单击【添加到列表】按钮向过滤器列表框中添加当前的过滤条件；或单击【替换】按钮来替换列表框中选定的过滤器项目。(www.chuimin.cn)

单击【添加选定对象】按钮可返回绘图区来选择图形对象，该对象的属性设置将自动添加到过滤器列表框中。

（3）【命名过滤器】选项区域：用于显示、保存和删除过滤器列表。

在【当前】下拉列表框中显示已保存的过滤器。

对于一个正在构造的、新的过滤器，则显示为“未命名”。

如果用户要保存过滤器，应先在【另存为】按钮右侧的编辑框中指定过滤器的名称（最多可以有18个字符），然后单击该按钮进行保存。如果一个已保存的过滤器被设置为当前，则可单击【删除当前过滤器列表】按钮来删除该过滤器。注意，“未命名”过滤器不能被删除。

（4）用户完成过滤器的设置后，可单击【应用】退出对话框，并提示用户创建一个选择集，AutoCAD将在该选择集上应用过滤器。
