在AutoCAD中，对于已绘制好的图形对象进行进一步操作前一般都要先选定对象，例如要删除图形，则要先选定图形对象再删除，因此选择就成为画好图形后进一步操作的前提。选择图形有如下几种方法。

（1）单击选择。

如果仅需要选择视口中少量的图形对象，则使用单击选择的方法比较简捷，只要单击图形对象（线条部分）就可以将其选定。但要注意，在默认状态下，如果要把另一个图形对象加入到选择集之中无须按住<Shift>键，直接单击另一个图形对象即可；如果要把一个在选择集之内的图形对象从选择集中去掉，反而要按下<Shift>键再单击需要去掉的图形。

（2）框选。

框选是一次圈定一个区域的选择方法，在AutoCAD中框选分为“窗口选择”“交叉选择”与“交叉多边形选择”3种不同的方法。

●窗口选择。

所谓“窗口选择”，即用鼠标从左向右拖出一个矩形区域，释放鼠标后，全部包围在内的对象被选中，如图6-2所示。

●交叉选择。

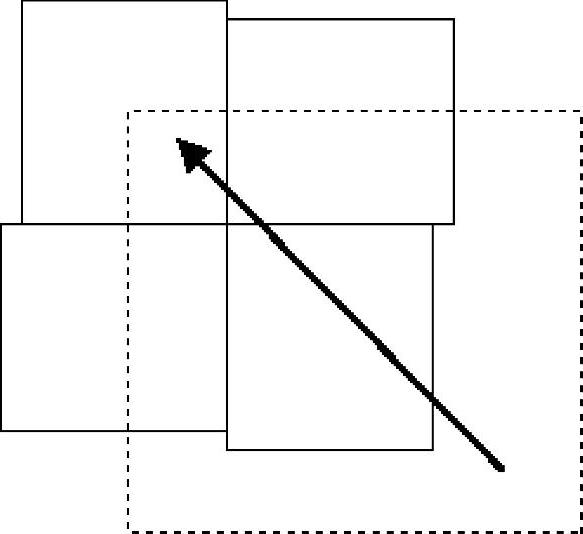

所谓“交叉选择”，即用鼠标从右向左拖出一个矩形区域，释放鼠标后，全部包围在内的和被矩形框触到的对象都被选中，如图6-3所示。(www.chuimin.cn)

●交叉多边形选择。

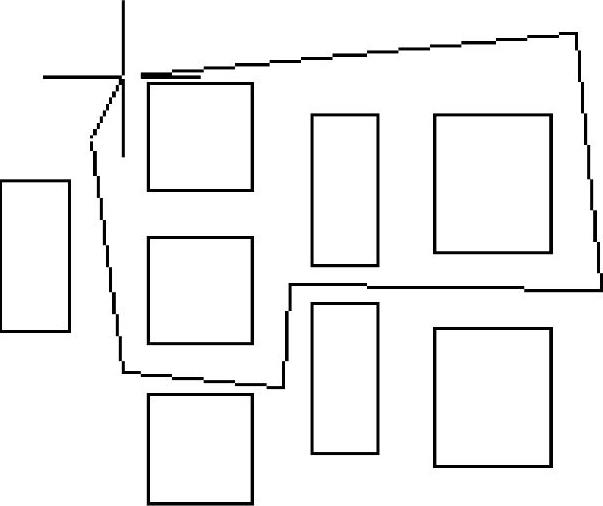

交叉多边形是用来框选一个不规则区域的选择方法，操作步骤是：在“选择对象”的命令提示下输入wp后按<Enter>键，指定几个点定义一个完全包含选择对象的区域，按<Enter>键闭合多边形选择区域并完成选择，如图6-4所示。
