在绘图设计中,用户可以为与设计概念相关的一组对象创建和命名图层,并为这些图层指定通用特性。通过创建图层,可以将类型相似的对象指定给同一个图层使其相关联。图5-1 对话框创建新图层。在对话框中单击右上方的按钮,可创建一个新的图层,并为新图层命名,输入新名称后按下
2023-11-03
设置线宽就是改变线条的宽度,可用于除TrueType字体、光栅图像、点和实体填充(二维实体)之外的所有图形对象,通过更改图层和对象的线宽设置来更改对象显示于屏幕和纸面上的宽度特性。在AutoCAD中,使用不同宽度的线条表现对象的大小或类型,可以提高图形的表达能力和可读性。若为图形对象指定线宽,那么对象将根据此线宽的设置进行显示和打印。
在【图层特性管理器】对话框中选择一个图层,然后在【线宽】列单击与该图层相关联的线宽,打开【线宽】对话框,如图5-7所示。
用户可以从中选择合适的线宽,然后单击【确定】按钮退出【线宽】对话框。
在AutoCAD中可用的线宽预定义值包括0.00mm、0.05mm、0.09mm、0.13mm、0.15mm、0.18mm、0.20mm、0.25mm、0.30mm、0.35mm、0.40mm、0.50mm、0.53mm、0.60mm、0.70mm、0.80mm、0.90mm、1.00mm、1.06mm、1.20mm、1.40mm、1.58mm、2.00mm和2.11mm等。
关于线宽应用的几点说明如下:
(1)若需要精确表示对象的宽度,应使用指定宽度的多段线,而不要使用线宽。(www.chuimin.cn)

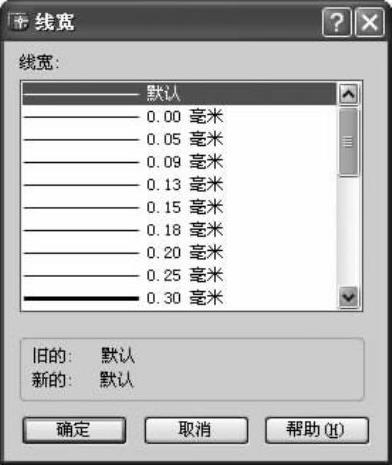

图5-7 【线宽】对话框
(2)若对象的线宽值为0,那么在模型空间显示为1个像素宽,并将以打印设备允许的最细宽度打印。若对象的线宽值为0.25mm(0.01")或更小,那么将在模型空间中以1个像素显示。
(3)具有线宽的对象以超过一个像素的宽度显示时,可能会增加AutoCAD的重生成时间,因此关闭线宽显示或将显示比例设成最小可以优化显示性能。
