AutoCAD2004：图层线型设定

2023-11-03 理论教育版权反馈

【摘要】：线型是指图形基本元素中线条的组成和显示方式，如虚线和实线等。在图层中绘图时，使用线型可以有效地传达视觉信息，它是由直线、横线、点或空格等组成的不同图案，给不同图层指定不同的线型，可达到区分线型的目的。若图形中的线型显示过于紧密或过于疏松，用户可设置比例因子来改变线型的显示效果。

线型是指图形基本元素中线条的组成和显示方式，如虚线和实线等。在AutoCAD中既有简单线型，又有由一些特殊符号组成的复杂线型，以满足不同国家或行业标准的要求。

在图层中绘图时，使用线型可以有效地传达视觉信息，它是由直线、横线、点或空格等组成的不同图案，给不同图层指定不同的线型，可达到区分线型的目的。若为图形对象指定某种线型，则对象将根据此线型的设置进行显示和打印。

在【图层特性管理器】对话框中选择一个图层，然后在【线型】列单击与该图层相关联的线型，打开【选择线型】对话框，如图5-5所示。

用户可以从该对话框的【可用线型】列表框中选择一种线型，也可以单击【加载】按钮，打开【加载或重载线型】对话框，如图5-6所示。

图5-5【选择线型】对话框

(www.chuimin.cn)

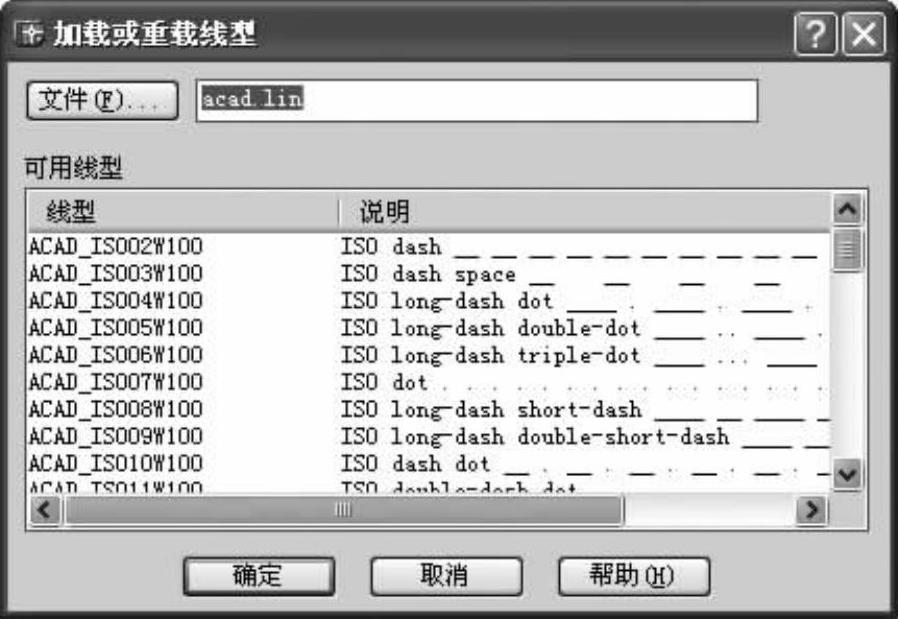

图5-6【加载或重载线型】对话框

在该对话框中选择要加载的线型，单击【确定】按钮，所加载的线型即可显示在【选择线型】对话框中，用户可以从中选择需要的线型，最后单击【确定】按钮，退出【选择线型】对话框。

下面介绍关于线型应用的几点说明。

（1）当前线型：若某种线型被设置为当前线型，则新创建的对象（文字和插入的块除外）将自动使用该线型。

（2）线型的显示：可以将线型与所有AutoCAD对象相关联，但是它们不随文字、点、视口、参照线、射线、三维多段线和块一起显示。若一条线过短，不能容纳最小的点画线序列，则显示为连续的直线。

（3）若图形中的线型显示过于紧密或过于疏松，用户可设置比例因子来改变线型的显示效果。改变所有图形的线型比例，可使用全局比例因子；而对于个别图形的修改，则应使用对象比例因子。
