AutoCAD2004：创建平铺视口

2023-11-03 理论教育版权反馈

【摘要】：当需要观察图形的整体效果时，仅使用单一的绘图视口已无法满足需要了。此时，可使用AutoCAD的平铺视口功能，将绘图窗口划分为若干视口。平铺视口是指把绘图窗口分成多个矩形区域，从而创建多个不同的绘图区域，其中每一个区域都可用来查看图形的不同部分。方法3选择菜单命令。

在绘图时，为了方便编辑，常常需要将图形的局部进行放大，以显示细节。当需要观察图形的整体效果时，仅使用单一的绘图视口已无法满足需要了。此时，可使用AutoCAD的平铺视口功能，将绘图窗口划分为若干视口。

平铺视口是指把绘图窗口分成多个矩形区域，从而创建多个不同的绘图区域，其中每一个区域都可用来查看图形的不同部分。在AutoCAD中，可以同时打开多达32000个视口，屏幕上还可保留菜单栏和命令提示窗口。

1.创建视口命令的调用方法

方法1

在命令行中输入vports后按下<Enter>键。

方法2

单击【视口】工具栏中的【显示“视口”对话框】按钮。

方法3

选择【视图】【视口】【新建视口】菜单命令。

2.创建平铺视口的具体操作

（1）执行上面任一操作，打开【视口】对话框，单击【新建视口】选项卡，如图4-8所示。(www.chuimin.cn)

（2）在【新名称】文本框中输入要创建的平铺视口名称。

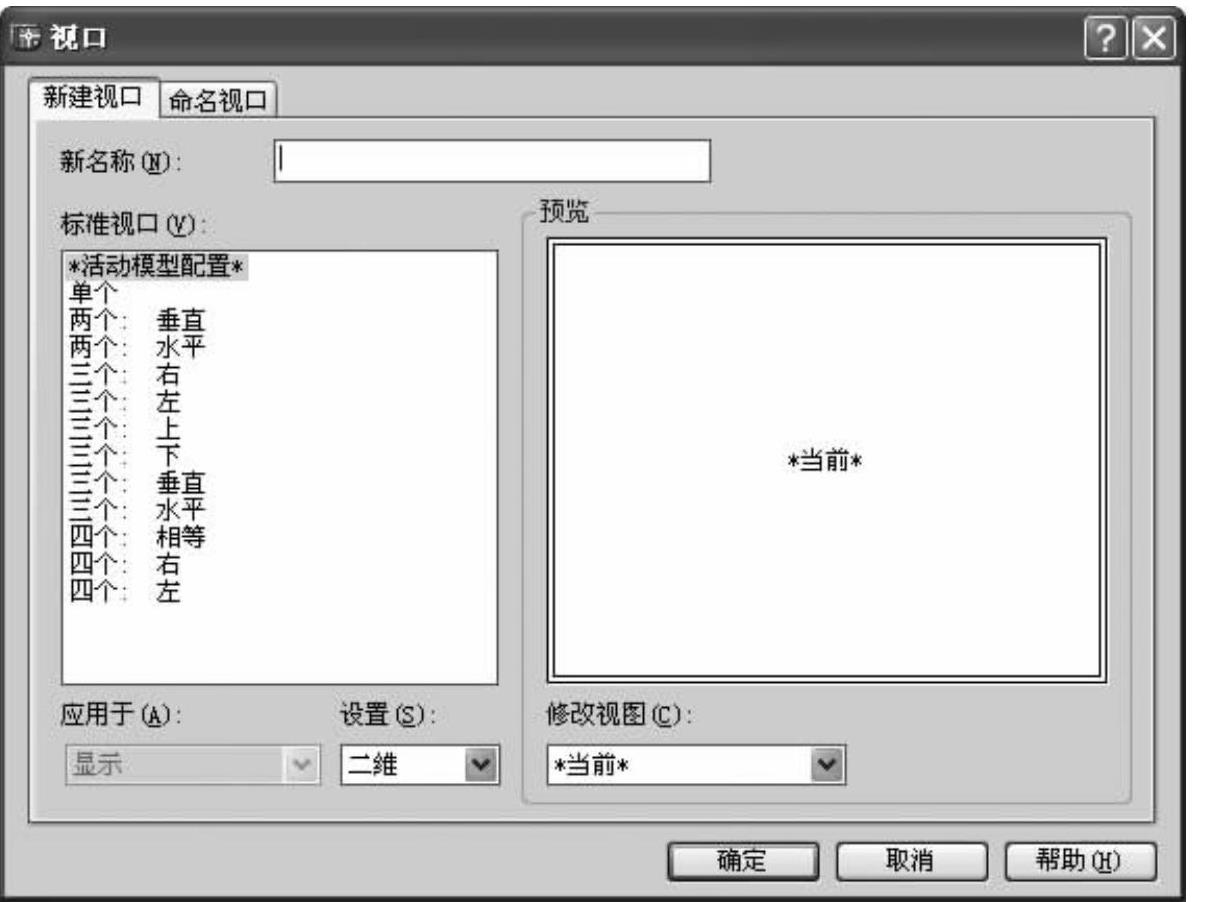

图4-8 【视口】对话框

（3）在【标准视口】列表框中选择标准视口配置，该视口配置的布局情况将显示在【预览】选项区域。

（4）在【应用于】下拉列表框中选择相应选项，可以设置所选的视口配置适用于整个显示屏幕还是当前视口。

（5）在【设置】下拉列表框选择二维或三维设置。

（6）单击【确定】按钮完成创建。

单击【命名视口】选项卡，如图4-9所示可以显示图形中已创建的视口配置。

图4-9 【命名视口】选项卡
