AutoCAD2004制图软件：实时平移视图
【摘要】：在编辑图形对象时，如果当前视口不能显示全部图形，可以适当平移视图，以显示被隐藏部分的图形。图4-4 子菜单2.平移视图的操作方法实时平移视图：当释放鼠标按键之后将停止平移操作。如果要结束平移视图的任务，可按键或按键，或者单击鼠标右键，在弹出的快捷菜单中选择命令，光标即可恢复至原来的状态。
在编辑图形对象时，如果当前视口不能显示全部图形，可以适当平移视图，以显示被隐藏部分的图形。就像日常生活中使用相机平移一样，执行平移操作不会改变图形中对象的位置和视图比例，它只改变当前视图中显示的内容。
1.平移视图命令的调用方法
方法1
在命令行中输入pan后按下<Enter>键。
方法2
方法3

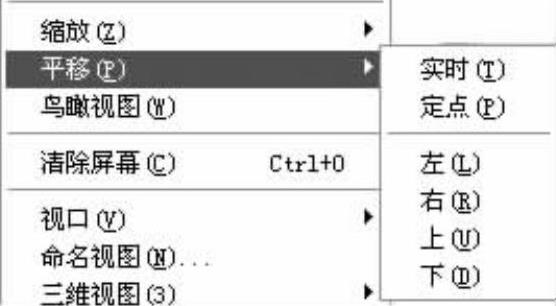

选择【视图】【平移】菜单命令，如图4-4所示。(www.chuimin.cn)
图4-4 【平移】子菜单
2.平移视图的操作方法
（1）实时平移视图：当释放鼠标按键之后将停止平移操作。如果要结束平移视图的任务，可按<Esc>键或按<Enter>键，或者单击鼠标右键，在弹出的快捷菜单中选择【退出】命令，光标即可恢复至原来的状态。
提示：用户也可以在绘图区的任意位置单击鼠标右键，然后在弹出的快捷菜单中选择【平移】命令。
（2）定点平移视图：需要通过指定点平移视图时，可以选择【视图】【平移】【点】菜单命令，当十字光标中间的正方形消失之后，在绘图区中单击鼠标可指定平移基点位置，再次单击鼠标可指定第二点的位置，即刚才指定的变更点移动后的位置，此时AutoCAD将会计算出从第一点至第二点的位移，
另外，选择【视图】【平移】【左】（【右】【上】【下】）菜单命令，可使视图向左（或向右/向上/向下）移动固定的距离。
