在绘图时，有时需要放大或缩小视图的显示比例。对视图进行缩放不会改变对象的绝对大小，改变的只是视图的显示比例。

1.缩放视图命令的调用方法

方法1

在命令行中输入zoom后按下<Enter>键。

方法2

单击【缩放】工具栏中的相应按钮。

方法3

选择【视图】【缩放】菜单命令，如图4-1所示。

方法4

快捷键：按<F7>键。

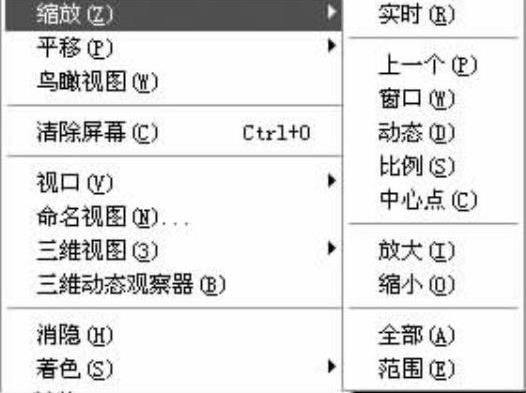

图4-1 【缩放】子菜单

2.缩放视图的操作方法

执行上面任意一种命令，命令行提示如下：

指定窗口角点，输入比例因子（nX或nXP），或[全部（A）/中心点（C）/动态（D）/范围（E）/上一个

（P）/比例（S）/窗口（W）]<实时>：

（1）实时缩放视图。

实时缩放视图是指向上或向下移动鼠标对视图进行动态的缩放。当十字光标变成放大镜标志之后，按住鼠标左键不放进行垂直拖动，即可放大或缩小视图，如图4-2所示。当缩放到适合的尺寸后，按<Esc>键或按<Enter>键，或者单击鼠标右键，在弹出的快捷菜单中选择【退出】命令，光标即可恢复至原来的状态，结束该操作。

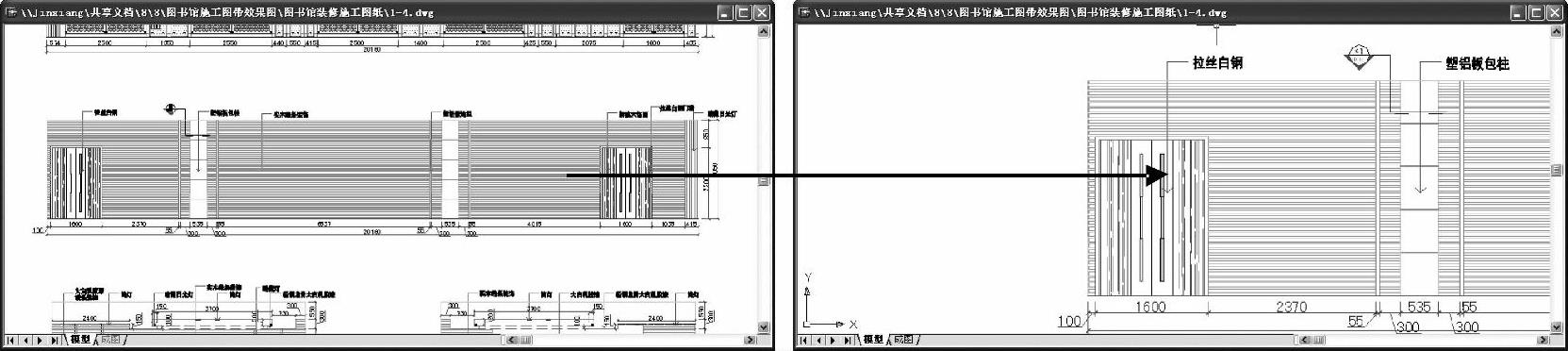

图4-2 实时缩放前后的视图

提示：用户也可以在绘图区的任意位置单击鼠标右键，然后在弹出的快捷菜单中的选择【缩放】命令。(www.chuimin.cn)

（2）上一个。

当需要恢复到上一个设置的视图比例和位置时，选择【视图】【缩放】【上一个】菜单命令，但它不能恢复到以前编辑图形的内容。

（3）窗口缩放视图。

当需要查看特定区域的图形时，可采用窗口缩放的方式，选择【视图】【缩放】【窗口】菜单命令，用鼠标在图形中圈定要查看的区域，释放鼠标后在整个绘图区就会显示要查看的内容，如图4-3所示。

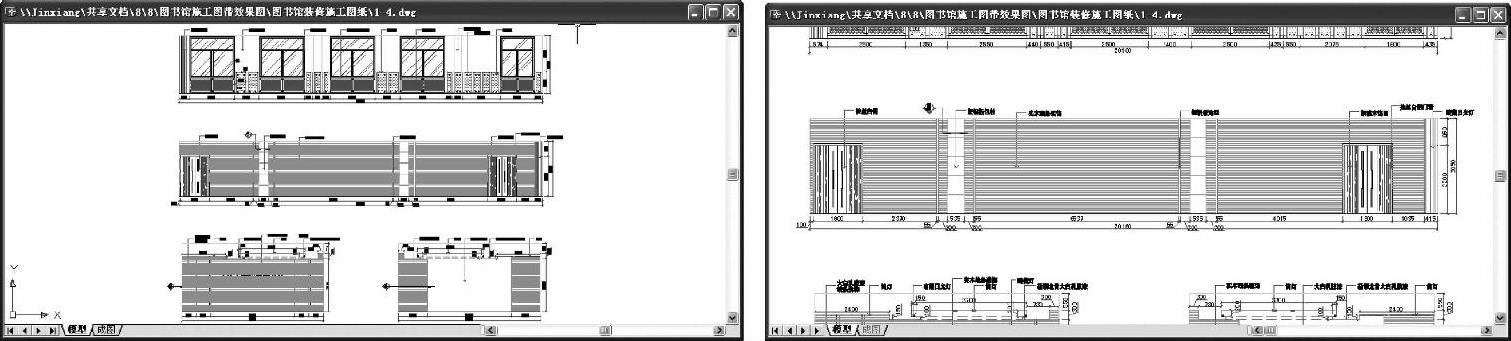

图4-3 采用窗口缩放前后的视图

提示：当采用窗口缩放方式时，指定缩放区域的形状不需要严格符合新视图，但新视图必须符合视口的形状。

（4）动态缩放视图。

要进行动态缩放，选择【视图】【缩放】【动态】菜单命令，这时绘图区将出现颜色不同的线框，蓝色的虚线框表示图纸的范围，即图形实际占用的区域，黑色的实线框为选取视图框，在未执行缩放操作前，中间有一个×形符号，在其中按住鼠标左键不放进行拖动，视图框右侧会出现一个箭头。用户可根据需要调整该框至合适的位置后单击鼠标，重新出现×形符号后按<Enter>键，则绘图区只显示视图框的内容。

（5）比例缩放视图。

选择【视图】【缩放】【比例】菜单命令，表示以指定的比例缩放视图。当输入具体的数值时，图形就会按照该数值比例实现绝对缩放；当在比例系数后面加X时，图形将实现相对缩放；若在数值后面添加XP，则图形会相对于图纸空间进行缩放。

（6）中心点缩放视图。

选择【视图】【缩放】【中心点】菜单命令，可以将图形中的指定点移动到绘图区的中心。

（7）放大、缩小视图。

选择【视图】【缩放】【放大】（【缩小】）菜单命令，可以将视图放大或缩小一定的比例。

（8）全部缩放视图。

选择【视图】【缩放】【全部】菜单命令，可以显示栅格区域界限，图形栅格界限将填充当前视口或图形区域，若栅格外有对象，也将显示这些对象。

（9）范围缩放视图。

选择【视图】【缩放】【范围】菜单命令，将尽可能放大显示当前绘图区的所有对象，并且仍在当前视口或当前图形区域中全部显示这些对象。
