AutoCAD2004：极轴追踪和对象捕捉

2023-11-03 理论教育版权反馈

【摘要】：图3-8 对话框中的选项卡复选框：用于打开或关闭极轴追踪。使用对象捕捉追踪时，光标将从获取的对象捕捉点起沿极轴对齐角度进行追踪。

自动追踪包括极轴追踪和对象捕捉追踪两种，其中极轴追踪是按指定的角度增量来追踪并确定特征点，使用极轴追踪，光标将按指定角度进行移动；而对象捕捉追踪是根据捕捉点沿正交方向或极轴方向进行追踪。

选择【工具】【草图设置】菜单命令，或者在命令行中输入Dsettings后按下<Enter>键，打开【草图设置】对话框，单击【极轴追踪】选项卡，切换到【极轴追踪】选项卡，如图3-8所示。

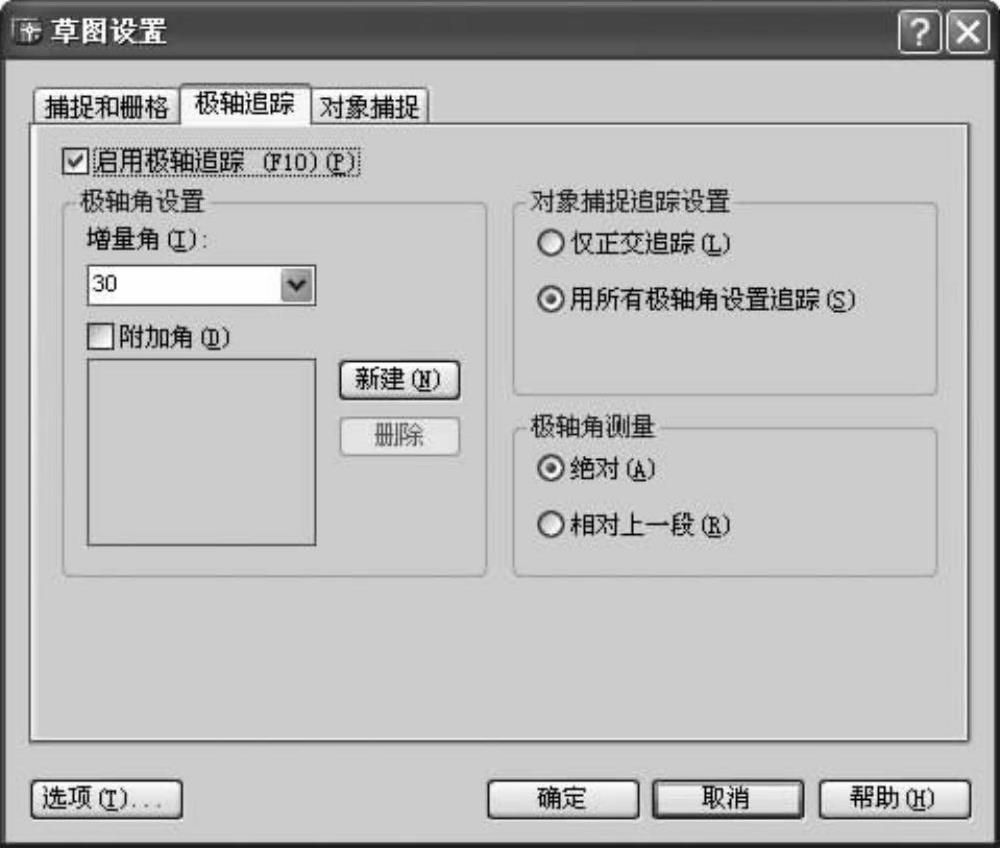

图3-8 【草图设置】对话框中的【极轴追踪】选项卡

（1）【启用极轴追踪】复选框：用于打开或关闭极轴追踪。也可以按<F10>键或使用AUTOSNAP系统变量来打开或关闭极轴追踪。

（2）【极轴角设置】选项组：用于设置极轴追踪的对齐角度（POLARANG系统变量）。

●【增量角】：用来设置显示极轴追踪对齐路径的极轴角增量。可以输入任何角度，也

可以从下拉列表框中选择90、45、30、22.5、18、15、10或5这些常用角度。（PO-LARANG系统变量）【增量角】下拉列表框如图3-9所示。

●附加角是指对极轴追踪使用的任何一种附加角度。【附加角】复选框也受POLAR-MODE系统变量控制。

注意：附加角度是绝对的，而非增量的。

●【附加角】列表框：如果选中【附加角】复选框，将列出可用的附加角度。若要添加新的角度，单击【新建】按钮即可。要删除现有的角度，则在选中该角度后单击【删除】按钮（PO-LARADDANG系统变量）即可。

●【新建】按钮：最多可以添加10个附加极轴追踪对齐角度。(www.chuimin.cn)

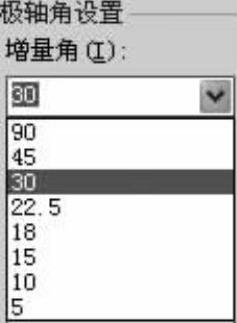

图3-9 【增量角】下拉列表框

注意：添加分数角度之前，必须将AUPREC系统变量设置为合适的十进制精度，以防止不需要的舍入。例如，如果AUPREC的值为0（默认值），则所有输入的分数角度将舍入为最接近的整数。

●【删除】按钮：删除选定的附加角度。

（3）【对象捕捉追踪设置】选项组：设置对象捕捉追踪选项。

●【仅正交追踪】：当开启对象捕捉追踪模式时，仅显示已获得的对象捕捉点的正交（水平/垂直）对象捕捉追踪路径（POLARMODE系统变量）。

●【用所有极轴角设置追踪】：将极轴追踪设置应用于对象捕捉追踪。使用对象捕捉追踪时，光标将从获取的对象捕捉点起沿极轴对齐角度进行追踪（POLARMODE系统变量）。

注意：单击状态栏中的【极轴】和【对象追踪】按钮，也可以打开或关闭极轴追踪和对象捕捉追踪。

（4）【极轴角测量】选项组：设置测量极轴追踪对齐角度的基准。

●【绝对】：根据当前用户坐标系（UCS）确定极轴追踪角度。

●【相对上一段】：根据上一个绘制线段确定极轴追踪角度。
