在【草图设置】对话框中设置栅格和捕捉的各项参数。
1.打开【草图设置】对话框
方法1
在命令行中输入dsettings后按下<Enter>键。
方法2
快捷菜单：在状态栏的【捕捉】、【栅格】、【极轴】、【对象捕捉】或【对象追踪】等按钮上右击，在弹出的快捷菜单中选择【设置】命令。
方法3
选择【工具】【草图设置】【捕捉和栅格】菜单命令。
2.设置方法与说明
按以上方式执行命令，会弹出【草图设置】对话框，切换到【捕捉和栅格】选项卡，如图3-7所示。其各项功能说明如下。

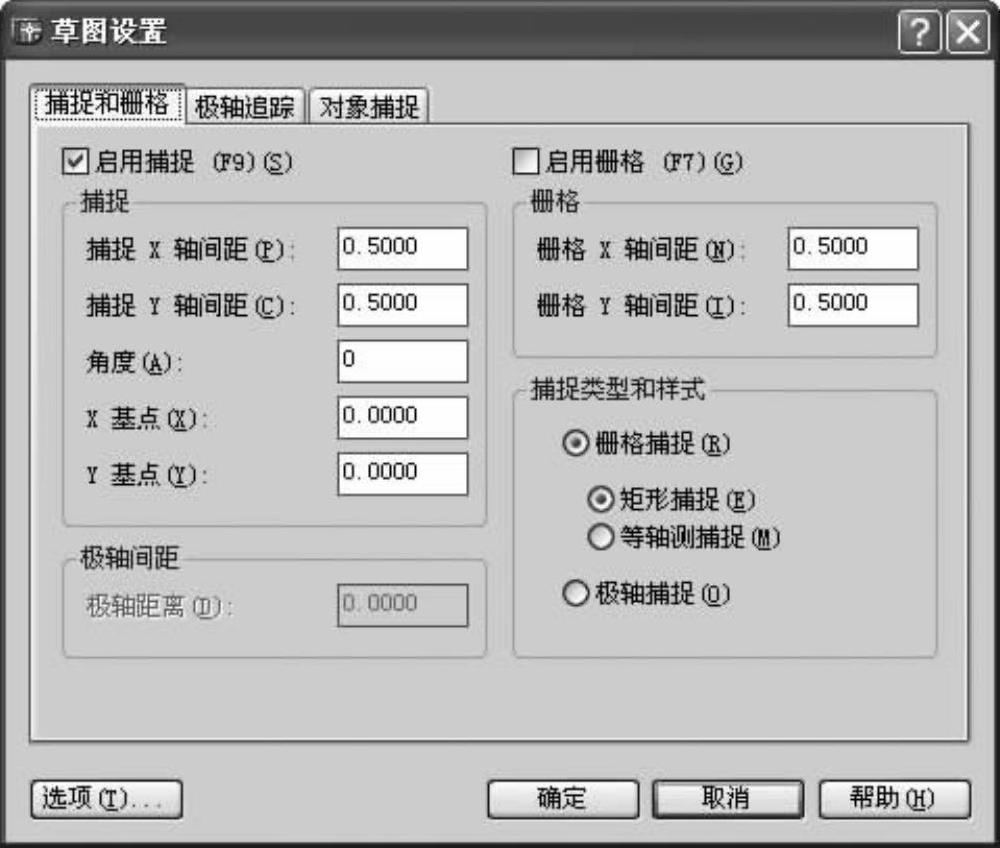

图3-7 【捕捉和栅格】选项卡
（1）【捕捉】选项组。
【捕捉X轴间距】：指定X方向的捕捉间距。间距值必须为正实数。
【捕捉Y轴间距】：指定Y方向的捕捉间距。间距值必须为正实数。(www.chuimin.cn)
【角度】：可以设置捕捉栅格的旋转角度。
【X基点】：设置栅格的X基准坐标点，通常默认值为0。
【Y基点】：设置栅格的Y基准坐标点，通常默认值为0。
（2）【栅格】选项组。
【栅格X轴间距】：指定X方向上的栅格间距。如果该值为0，则栅格采用【捕捉X轴间距】的值。
【栅格Y轴间距】：指定Y方向上的栅格间距。如果该值为0，则栅格采用【捕捉Y轴间距】的值。
（3）【捕捉类型和样式】选项组。
【栅格捕捉】：设置栅格捕捉类型。如果指定点，光标将沿垂直或水平栅格点进行捕捉。
【矩形捕捉】：将捕捉样式设置为标准矩形捕捉模式。当将捕捉类型设置为【栅格】并且打开捕捉模式时，光标将捕捉矩形捕捉栅格。
【等轴测捕捉】：将捕捉样式设置为【等轴测】捕捉模式。当将捕捉类型设置为【栅格】并且打开捕捉模式时，光标将捕捉等轴测捕捉栅格。
【极轴捕捉】：选中此单选按钮后将捕捉样式设置为极轴捕捉，如果启用了捕捉并在开启极轴追踪模式的情况下指定点，光标将沿在【极轴追踪】选项卡中相对于极轴追踪起点设置的极轴对齐角度进行捕捉。
（4）【极轴间距】选项组。
【极轴距离】：设置极轴追踪的间距。需要注意的是，【极轴距离】的设置需与极坐标追踪或对象捕捉追踪结合使用。如果两个追踪功能都未被选择，则【极轴距离】设置无效。
