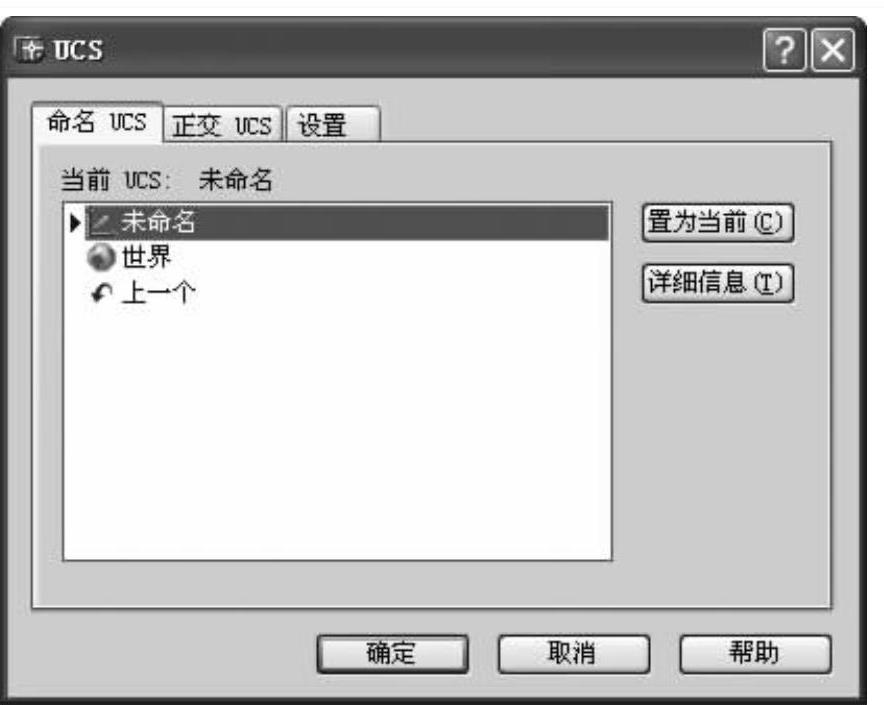

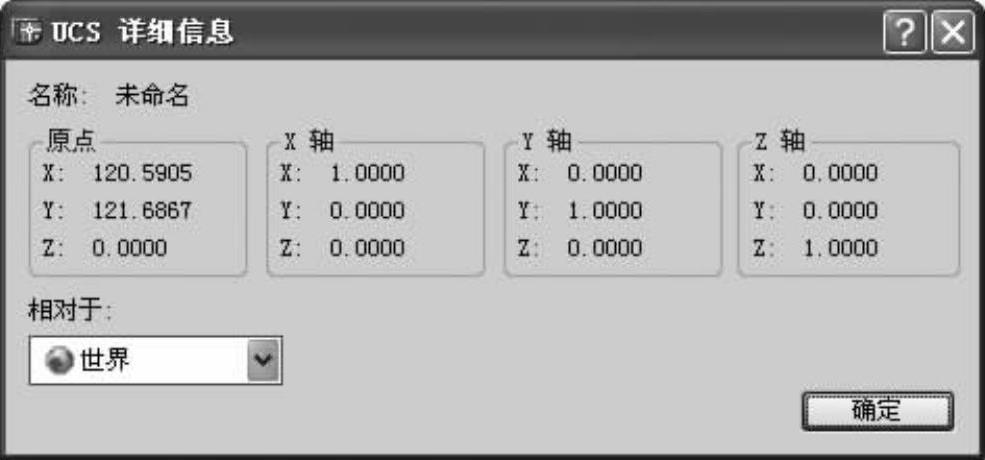

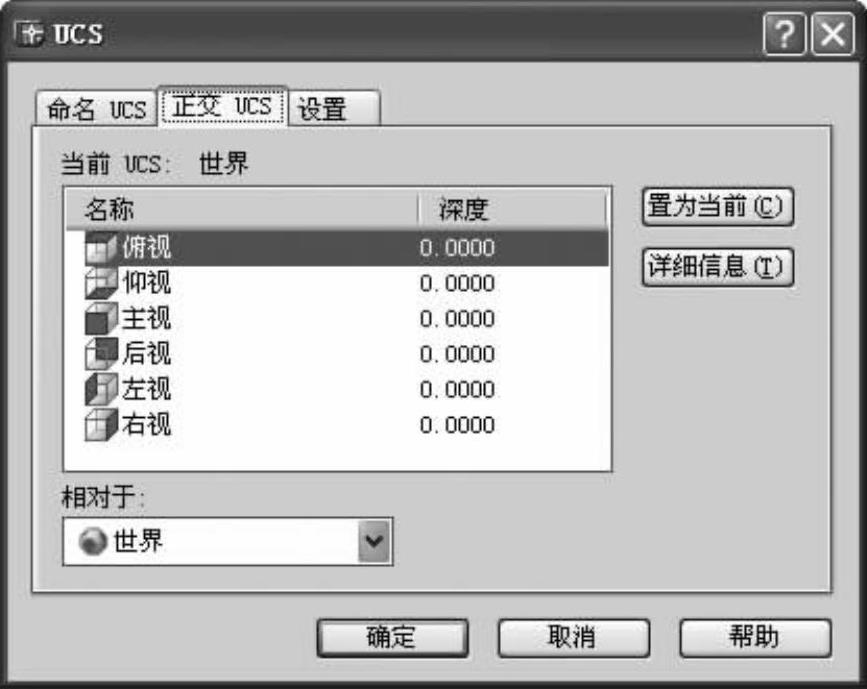

【摘要】：相对于世界坐标系，用户坐标系可以创建无限多的坐标系，并且可以通过调用UCS命令创建用户坐标系。图3-2 用户坐标系图3-3 菜单方法2调出工具栏，单击其中的按钮，执行用户坐标命令。方法3在命令行中输入UCS命令，执行用户坐标命令。2）选择列表框中某一坐标系选项，单击按钮，在弹出的对话框中即可查看坐标系的详细信息，如图3-6所示。

相对于世界坐标系（WCS），用户坐标系（UCS）可以创建无限多的坐标系，并且可以通过调用UCS命令创建用户坐标系。尽管世界坐标系（WCS）是固定不变的，但可以从任意角度、任意方向来观察或旋转世界坐标系（WCS），而不用改变其他坐标系。AutoCAD提供的坐标系图标，可以在同一图纸不同坐标系中保持同样的视觉效果。这种图标将通过指定X、Y轴的正方向来显示当前UCS的方位。

用户坐标系（UCS）是一种可自定义的坐标系，可以修改坐标系的原点和轴方向，即X、Y、Z轴及原点方向都可以移动和旋转，这在绘制三维对象时非常有用。用户坐标系如图3-2所示。

（1）调用用户坐标首先需要执行用户坐标命令，其方法有如下几种：

方法1

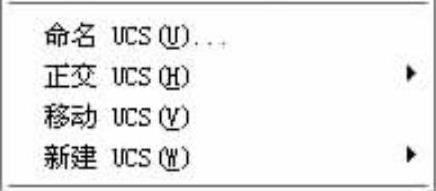

选择【工具】【命名UCS】菜单命令，如图3-3所示，执行用户坐标命令。
