AutoCAD2004圆弧绘制方法及命令行提示

2023-11-03 理论教育版权反馈

【摘要】：方法3选择|菜单命令，子菜单如图2-12所示。图2-12 子菜单2.多种绘制圆弧的方法按以上方式执行命令，命令行提示如下：：默认情况下，通过给定的3个点绘制圆弧，应依次指定圆弧的起点、弧上一点和端点。如果弦长为正值，绘制劣弧；如果弦长为负值，绘制优弧。如果角度为正，逆时针绘制圆弧；如果角度为负，顺时针绘制圆弧。

【圆弧】命令的执行方式可算是AutoCAD中划分得最详细的命令了，读者可根据绘图的实际需要选用合适的方法。

1.绘制圆弧命令的调用方法

方法1

单击【绘图】工具栏中的【圆弧】按钮。

方法2

在命令行中输入arc后按下<Enter>键。

方法3

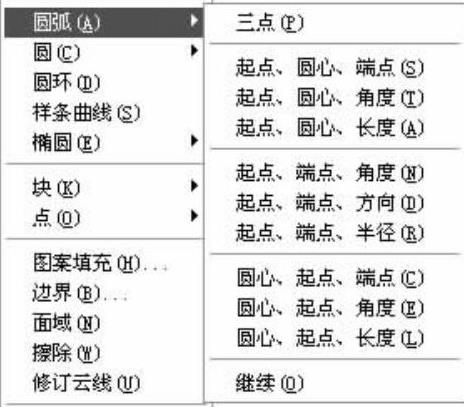

选择【绘图】|【圆弧】菜单命令，【圆弧】子菜单如图2-12所示。

图2-12 【圆弧】子菜单

2.多种绘制圆弧的方法

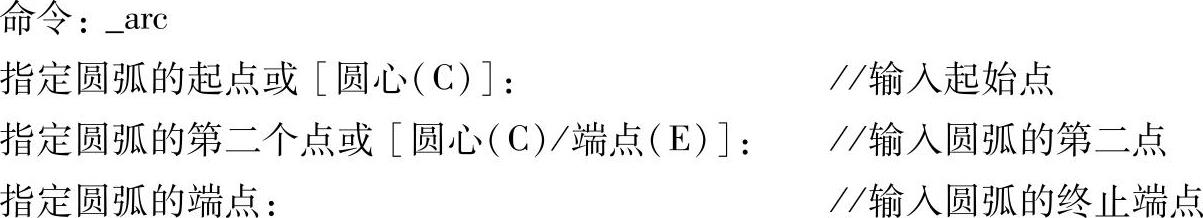

按以上方式执行命令，命令行提示如下：

(www.chuimin.cn)

（1）【三点】：默认情况下，通过给定的3个点绘制圆弧，应依次指定圆弧的起点、弧上一点和端点。

（2）【起点、圆心、端点】：通过依次指定圆弧的起点、圆心和端点绘制圆弧。

（3）【起点、圆心、角度】：通过依次指定圆弧的起点、圆心和圆弧的圆心角绘制圆弧。

（4）【起点、圆心、长度】：通过依次指定圆弧的起点、圆心和圆弧弦长，逆时针绘制圆弧。如果弦长为正值，绘制劣弧（劣弧圆心角小于180°）；如果弦长为负值，绘制优弧（优弧圆心角大于180°）。

（5）【起点、端点、角度】：通过依次指定圆弧的起点、端点和圆弧的包含角绘制圆弧。如果角度为正，逆时针绘制圆弧；如果角度为负，顺时针绘制圆弧。

（6）【起点、端点、方向】：通过依次指定圆弧的起点、端点和圆弧起点的切线方向绘制圆弧。绘制在起点处与指定方向相切的圆弧。绘制从起点开始到端点结束的任意圆弧，而不考虑是劣弧、优弧。

（7）【起点、端点、半径】：通过依次指定圆弧的起点、端点和半径绘制圆弧。如果半径为正，从起点向端点逆时针绘制一条劣弧；如果半径为负，将绘制一条优弧。

（8）【圆心、起点、端点】：通过依次指定圆弧的圆心、起点和端点绘制圆弧。

（9）【圆心、起点、角度】：通过依次指定圆弧的圆心、起点和圆弧的圆心角绘制圆弧。

（10）【圆心、起点、长度】：通过依次指定圆弧的圆心、起点和圆弧弦长绘制圆弧。

（11）【继续】：继续的方法就是继承了上一次（刚刚进行完的）绘制圆弧时的设置。
