打印是将绘制好的图形用打印机或绘图仪绘制出来。

打印AutoCAD2004图形文件有以下几种方法：

方法1

在命令行中输入print命令后按下<Enter>键。

方法2

单击【标准】工具栏中的【打印】按钮。

方法3

选择【文件】【打印】菜单命令。

按以上方式执行命令，将打开如图1-43所示【打印】的对话框，在该对话框中可设置与打印相关的内容，然后进行打印。

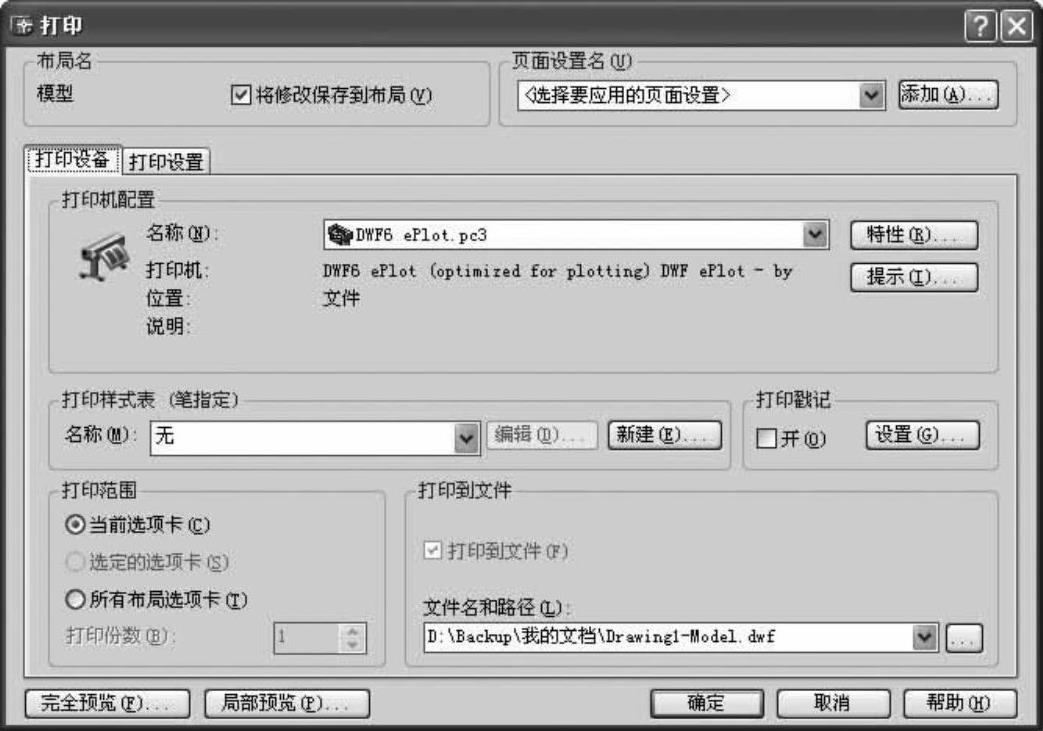

图1-43 【打印】对话框

（1）【打印设备】选项卡。(www.chuimin.cn)

在该选项卡中可指定【打印机配置】、【打印样式表】、【打印范围】及【打印到文件】等有关信息。

（2）【打印设置】选项卡。

在该选项卡中可指定【图纸尺寸和图纸单位】、【图形方向】、【打印区域】、【打印比例】、【打印偏移】及其他选项，如图1-44所示。

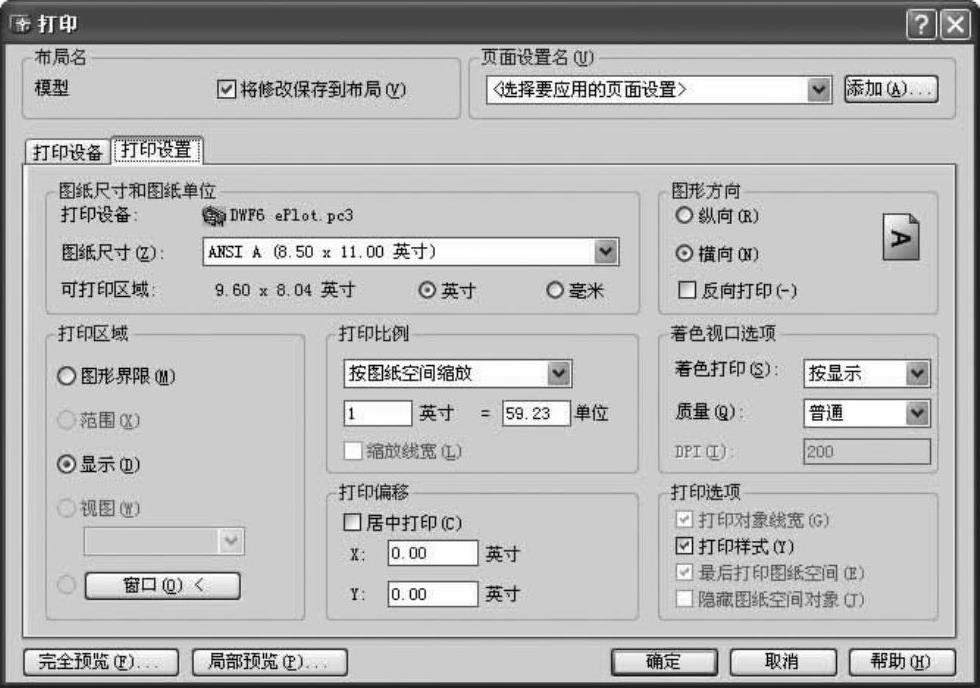

图1-44 【打印设置】选项卡

在【着色视口选项】选项组的【着色打印】下拉列表框中，用户可以选择【按显示】（按图形对象在屏幕上的显示）、【线框】（在线框中打印图形对象，不考虑其在屏幕上的显示）、【消隐】（打印图形对象时消除隐藏线）、【渲染】（按渲染的方式打印对象）等方式进行打印。

（3）【完全预览】按钮。

单击该按钮，将按在图纸上打印出来的样式显示图形。

（4）【局部预览】按钮。

单击该按钮，将快速并精确地显示相对于图纸尺寸和可打印区域的有效打印区域。局部预览还将显示AutoCAD打印时可能遇到的警告注意事项。
