AutoCAD2004图形单位设置方法

2023-11-03 理论教育版权反馈

【摘要】：对话框中的选项组用来指定当前角度格式和当前角度显示的精度。1）在下拉列表框中有5个选项，包括“百分度”、“度/分/秒”、“弧度”、“勘测单位”和“十进制度数”，用于设置当前角度格式。插入比例是源块或图形使用的单位与目标图形使用的单位之比。单击按钮，就设定了这个文件的图形单位。

选择【格式】【单位】菜单命令，或在命令行中输入UNITS，然后按下<Enter>键，打开【图形单位】对话框，如图1-41所示。在【图形单位】对话框中，用户可以设置长度单位和角度单位的类型、精度等选项。

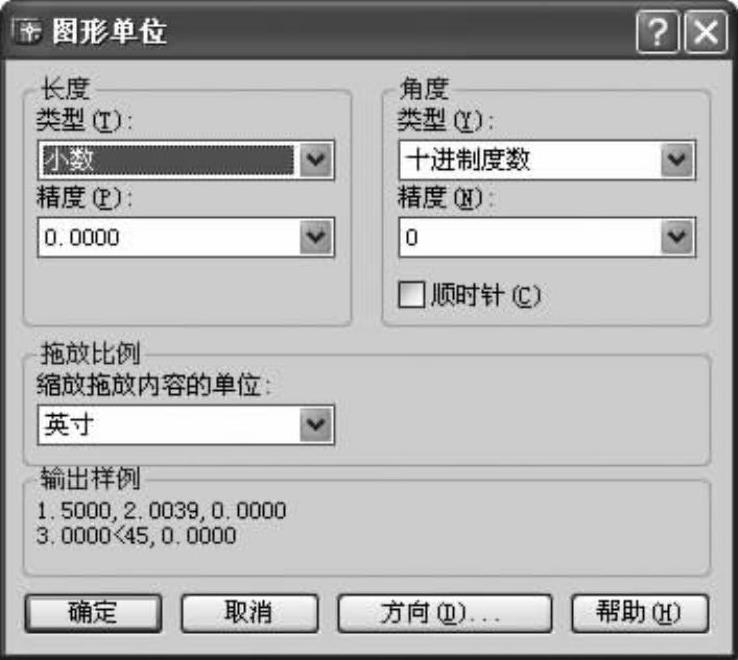

图1-41 【图形单位】对话框

（1）【图形单位】对话框中的【长度】选项组用于指定当前测量单位及当前单位的精度。

1）在【类型】下拉列表框中有5个选项，包括“建筑”、“小数”、“工程”、“分数”和“科学”，用于设置测量单位的当前格式。其中，“工程”和“建筑”选项提供英尺和英寸显示，并假定每个图形单位表示一英寸，“分数”和“科学”也不符合我国的制图标准，因此通常情况下选择“小数”选项。

2）在【精度】下拉列表框中有9个选项，用来设置线性测量值显示的小数位数或分数大小。

（2）【图形单位】对话框中的【角度】选项组用来指定当前角度格式和当前角度显示的精度。

1）在【类型】下拉列表框中有5个选项，包括“百分度”、“度/分/秒”、“弧度”、“勘测单位”和“十进制度数”，用于设置当前角度格式。通常选择符合我国制图规范的“十进制度数”。

2）在【精度】下拉列表框中有9个选项，用来设置当前角度显示的精度。以下惯例用于各种角度测量：

“十进制度数”以十进制度数表示，“百分度”附带一个小写g后缀，“弧度”附带一个小写r后缀，“度/分/秒”用d表示度，用＇表示分，用＂表示秒，例如：23d45′56.7＂。(www.chuimin.cn)

“勘测单位”以方位表示角度：N表示正北，S表示正南，“度/分/秒”表示从正北或正南开始的偏角的大小，E表示正东，W表示正西，例如：N45d0′0＂E。此形式只使用“度/分/秒”格式来表示角度大小，且角度值始终小于90°。如果角度正好是正北、正南、正东或正西，则只显示表示方向的单个字母。

3）【顺时针】复选框用来确定角度的正方向，当启用该复选框时，就表示角度的正方向为顺时针方向，反之则为逆时针方向。

（3）【图形单位】对话框中的【拖放比例】选项组用来控制插入到当前图形中的块和图形的测量单位，有多个选项可供选择。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，则选择【无单位】选项。

（4）单位设置完成后，【输出样例】选项区域会显示出当前设置下输出的单位样式。单击【确定】按钮，就设定了这个文件的图形单位。

（5）单击【方向】按钮，系统将弹出【方向控制】对话框，通过该对话框定义角度的方向，如图1-42所示。

1）在【基准角度】选项组中选择【东】（默认方向）、【南】、【西】、【北】或【其他】中的任何一个单选按钮可以设置角度零度的方向。当选中【其他】单选按钮时，也可以通过输入值来指定角度。

2）【角度】按钮，是基于假想线的角度定义图形区域中的零角度，该假想线连接用户使用定点设备指定的任意两点。只有选中【其他】单选按钮时，此选项才可用。

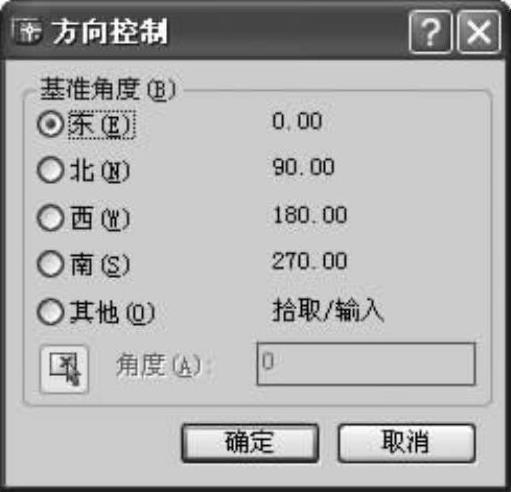

图1-42 【方向控制】对话框
