AutoCAD2004：创建图形文件

2023-11-03 理论教育版权反馈

【摘要】：AutoCAD的标准设置如图层、线性、文字样式等设置的文件称为样板文件，扩展名为“.dwg”以备选用，存放在AutoCAD安装文件夹的“Template”子文件夹中，可以通过样板创建新图形，新图形文件的所有设置与样板文件相同。打开如图1-34所示的对话框，输入绘图区域的和，单击按钮，即可完成快速设置并创建新图形文件。图1-32 设置要使用全局比例单位表示的区域图1-33 选择测量单位图1-34 设置绘图区域

AutoCAD的标准设置如图层、线性、文字样式等设置的文件称为样板文件，扩展名为“.dwg”以备选用，存放在AutoCAD安装文件夹的“Template”子文件夹中，可以通过样板创建新图形，新图形文件的所有设置与样板文件相同。

1.在AutoCAD 2004中创建新文件，有以下几种方法：

方法1

选择【文件】【新建】菜单命令。

方法2

在命令行中直接输入New命令，按下<Enter>键。

方法3

按快捷键<Ctrl+N>键。

方法4

在【标准】工具栏中单击【新建】按钮。

2.创建新图形文件的操作格式及说明

（1）通过样板文件创建新图形。

打开如图1-25所示的【选择样板】对话框，从【名称】列表框中选择一个样板文件，此时在右侧的【预览】框中将显示样板文件的预览效果。单击【打开】按钮，即可打开该样板文件，并将其作为新的绘图环境。

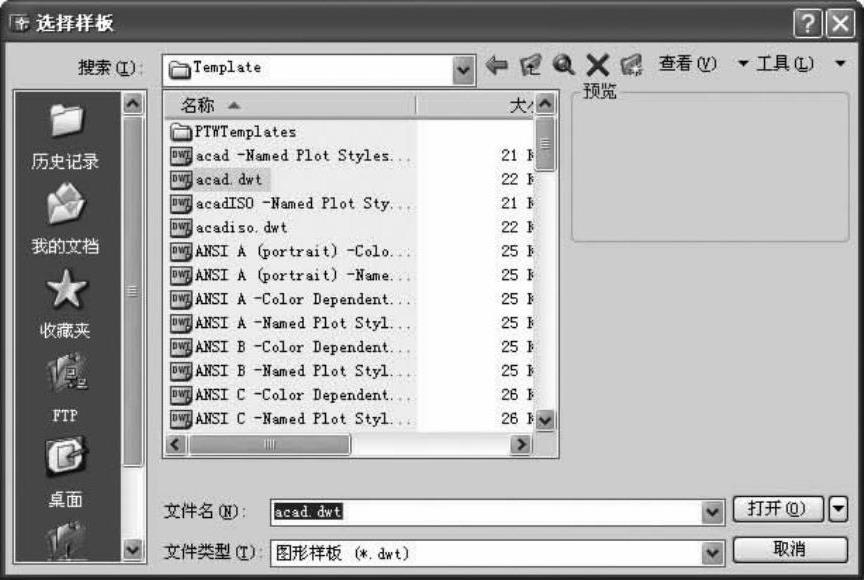

图1-25 【选择样板】对话框

（2）使用【创建新图形】对话框创建。

选择【工具】→【选项】菜单命令，打开【选项】对话框，如图1-26所示，单击【系统】选项卡，在【基本选项】选项区域的【启动】下拉列表框中，选择【显示启动对话框】选项，单击【确定】按钮。

图1-26 【选项】对话框

AutoCAD 2004提供了【高级设置】和【快速设置】两个向导，用户可以根据向导的提示轻松完成绘图单位的设置。

1）使用【高级设置】向导。

运用【高级设置】向导，可以设置测量单位、显示单位精度、创建角度设置等，具体操作步骤如下：

①选择【文件】【新建】菜单命令，或在命令行中输入new后按下<Enter>键。打开【创建新图形】对话框，单击对话框中的【使用向导】按钮，切换到【使用向导】选项卡，如图1-27所示。

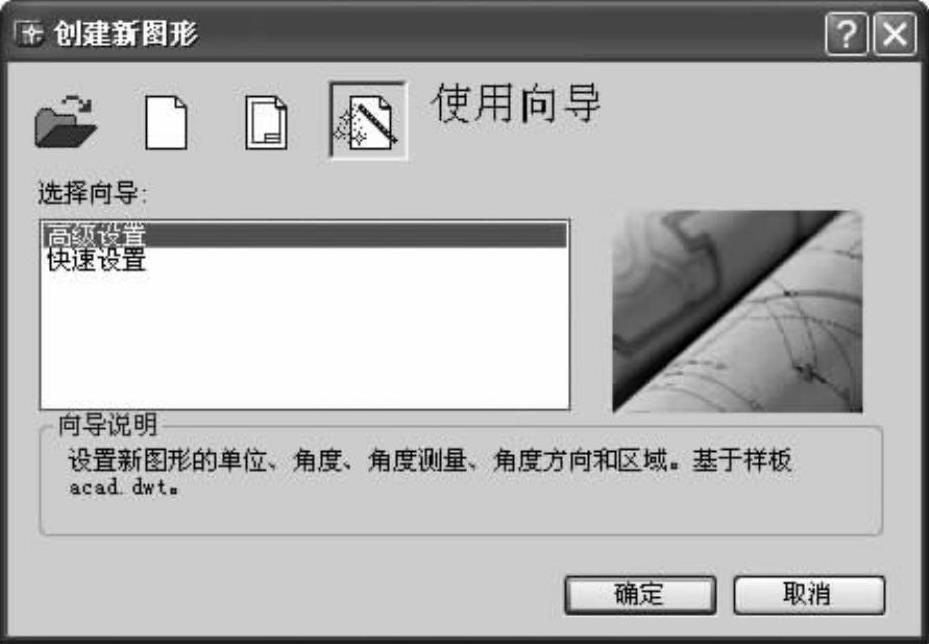

图1-27 【使用向导】选项卡

注意：要打开【创建新图形】对话框，需要在进行上述操作前将STARTUP系统变量设置为1（开），将FILEDIA系统变量设置为1（开）。(www.chuimin.cn)

②在【使用向导】选项卡中选择【高级设置】选项，单击【确定】按钮。打开设置测量单位的【高级设置】对话框，如图1-28所示。

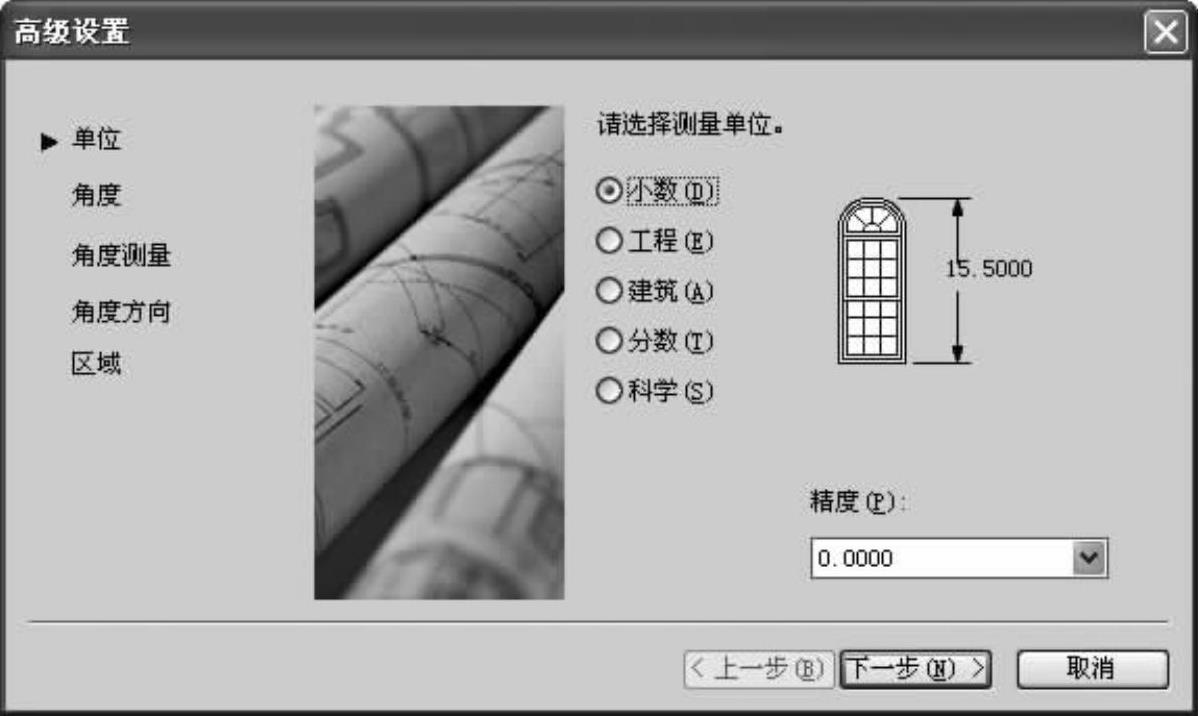

图1-28 设置测量单位

这时，在对话框中可以设置绘图的测量单位，即小数、工程、建筑、分数和科学5种长度测量单位，在【精度】下拉列表框中可以设置单位的精确程度。

③测量单位设置完成后，单击【下一步】按钮，打开设置角度测量单位及其精度的【高级设置】对话框，如图1-29所示。

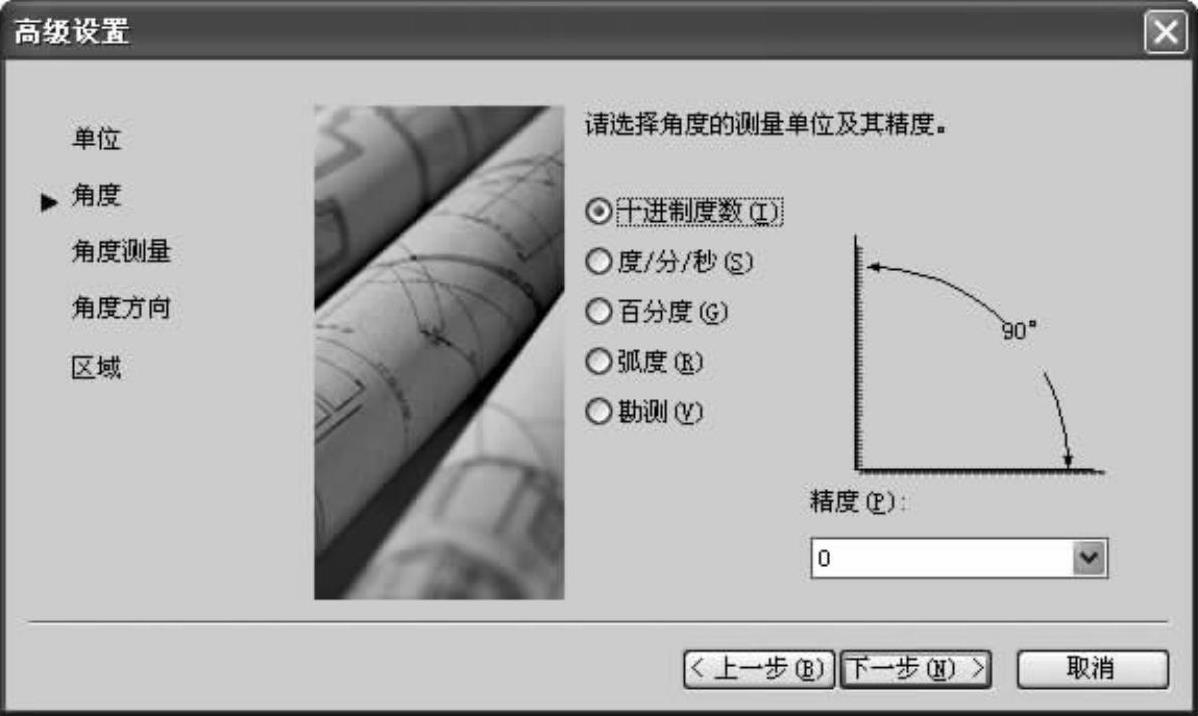

图1-29 设置角度测量单位及其精度

在此，用户可以根据需要设置绘图的角度单位，即十进制度数、度/分/秒、百分度、弧度和勘测5种角度测量单位。AutoCAD默认的测量单位为十进制度数。在【精度】下拉列表框中可以设置角度的精确程度。

④完成角度设置后，单击【下一步】按钮，打开设置角度测量起始方向的【高级设置】对话框，如图1-30所示。

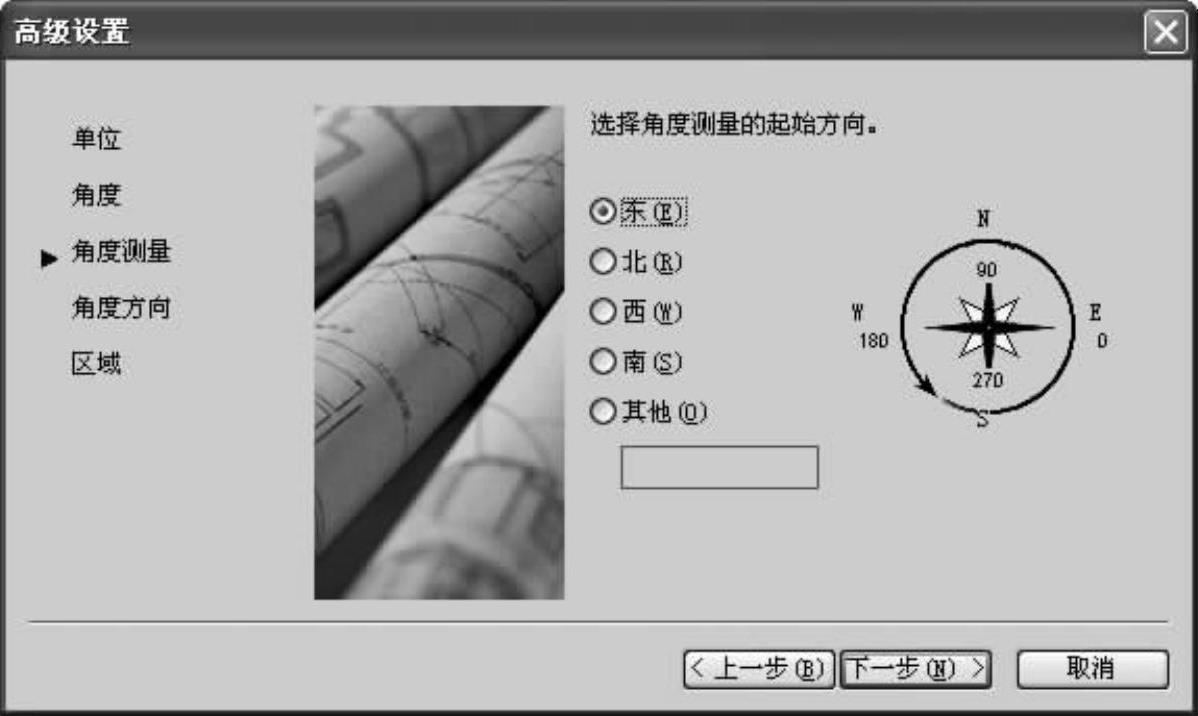

图1-30 设置角度起始方向

AutoCAD默认的测量起始方向为东，用户可从中选择北、西、南及其他选项，然后在文本框中输入精确的数值。

⑤设置完成角度测量起始方向后，单击【下一步】按钮，打开设置角度测量方向的【高级设置】对话框，如图1-31所示。用户可以选择逆时针和顺时针两种角度的测量方向。

图1-31 设置角度测量方向

⑥设置完成角度的测量方向后，单击【下一步】按钮，在最后打开的【高级设置】对话框中可以设置要使用全比例单位表示的区域，如图1-32所示。用户在此设置完宽度和长度后，从对话框的右侧可以预览纸张的大致形状。

2）使用【快速设置】向导。

在【使用向导】选项卡中选择【快速设置】选项，单击【确定】按钮，打开【快速设置】对话框，如图1-33所示，确定测量单位后，单击【下一步】按钮。

打开如图1-34所示的对话框，输入绘图区域的【宽度】和【长度】，单击【完成】按钮，即可完成快速设置并创建新图形文件。

图1-32 设置要使用全局比例单位表示的区域

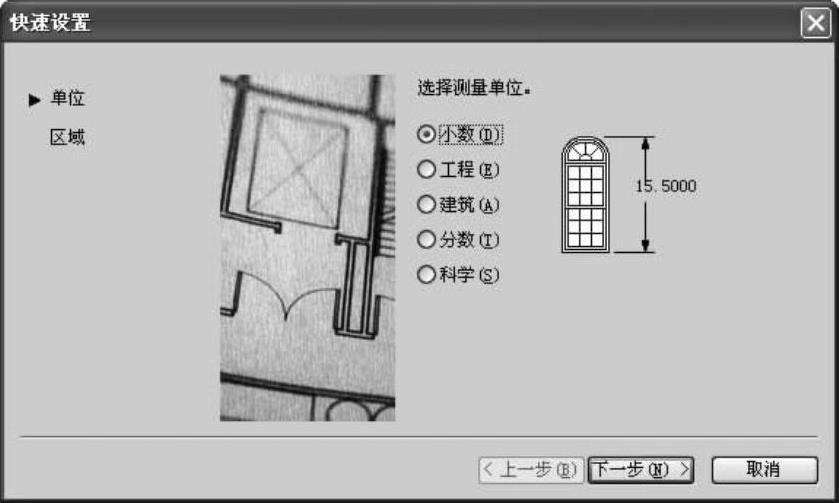

图1-33 选择测量单位

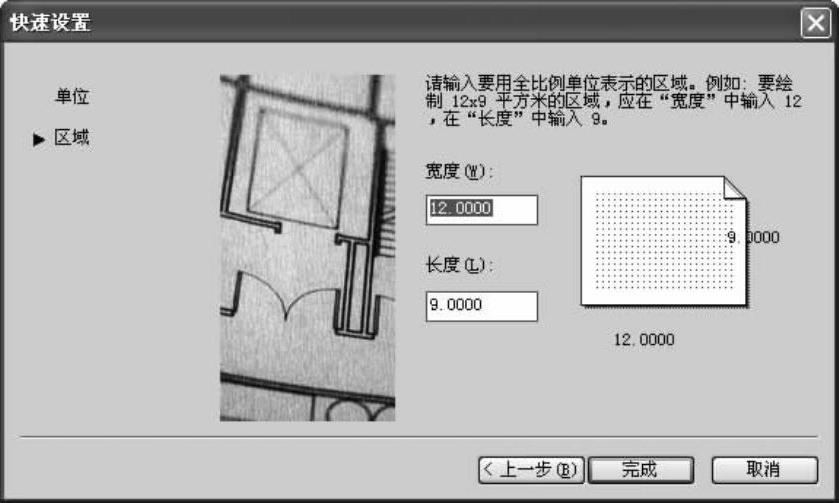

图1-34 设置绘图区域
