工具选项板是【工具选项板】窗口中的选项卡形式区域，它们提供了一种用来组织、共享和放置块、图案填充及其他工具的有效方法。工具选项板还可以包含由第三方开发人员提供的自定义工具。
选择【工具】【工具选项板窗口】菜单命令，或单击【标准】工具栏中的【工具选项板】按钮
，可打开如图1-22所示的【工具选项板】窗口，默认情况下，该窗口共有3个选项板。
1.【ISO图案填充】选项板
该选项板提供了各种ISO图案，利用该选项板可以选取ISO图案进行图案填充。
例如，要使用【地面】图案填充图1-23a中方框的区域，可单击选项板中的【地面】图标，并按住鼠标左键将其拖动至图形中方框区域中，然后松开鼠标即可，效果如图1-23b所示。

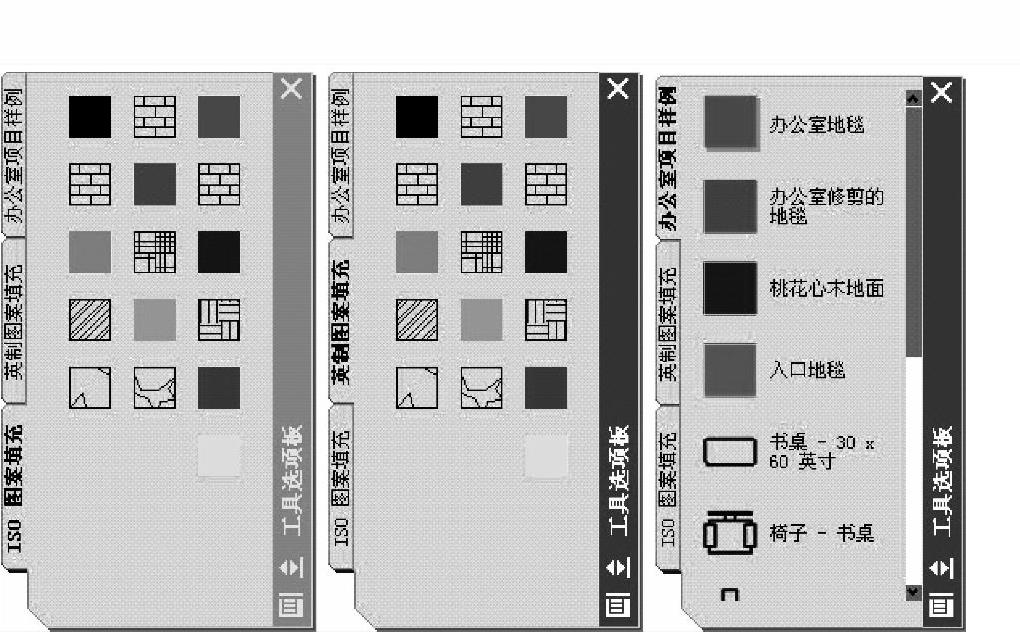

图1-22 【工具选项板】窗口

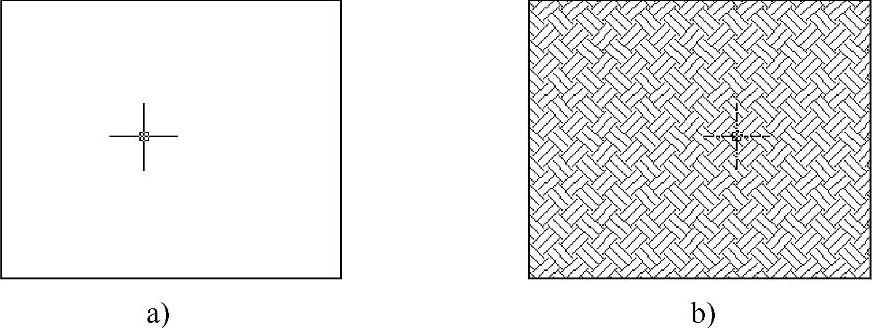

图1-23 图案填充(www.chuimin.cn)
a）需进行图案填充的图形区域； b）进行图案填充后的图形
2.【英制图案填充】选项板该选项板提供了各种英制图案，该选项板的使用方法与【ISO图案填充】选项板相同。
3.【办公室项目样例】选项板
该选项板提供了一系列办公用品的模型，调用时，单击需要的图形，然后在绘图区中需要放置的位置单击鼠标即可。如图1-24a所示为需要放置灯的办公桌，可用鼠标将图1-22中的灯放置到办公桌上，结果如图1-24b所示。

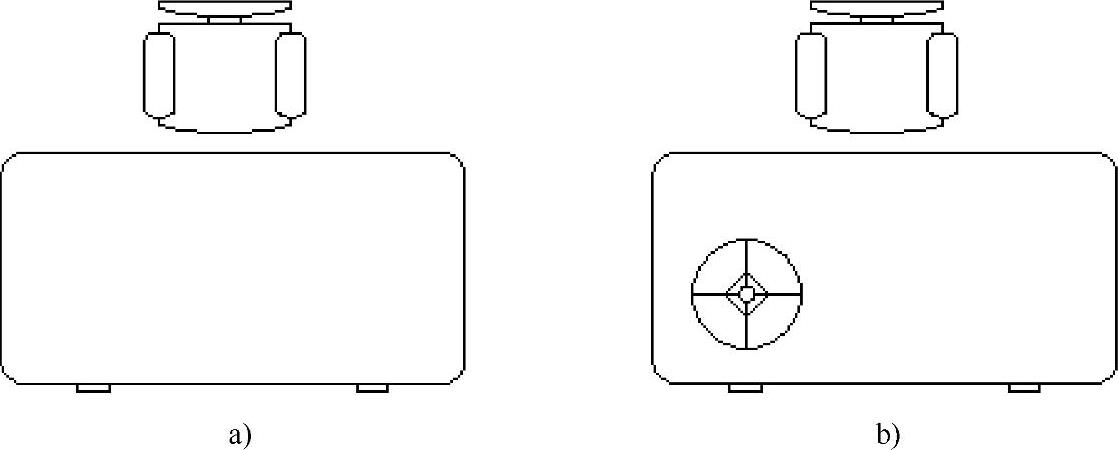

图1-24 绘制办公用品
a）绘制办公用品前； b）绘制办公用品后
