AutoCAD2004工具栏功能及悬浮停靠方式

2023-11-03 理论教育版权反馈

【摘要】：图1-16 工具栏工具栏如图1-17所示，用于修改已存在的实体，可对实体进行移位、复制、旋转、删除、修剪和拉伸等操作。图1-20 工具栏工具栏如图1-21所示，主要用于对绘制的图形进行尺寸、公差等标注。图1-21 工具栏4.工具栏的悬浮与停靠AutoCAD的工具栏既可以停靠在绘图窗口的上、下、左、右，也可以悬浮摆放。工具栏中的按钮还具有提示功能。

AutoCAD2004提供了29个已命名的工具栏，每个工具栏分别包含2～20个不等的工具，只需单击工具栏上的工具按钮，可使用大部分常用的功能。

1.工具栏的打开

打开工具栏的方法有以下3种：

方法1

选择【视图】【工具栏】菜单命令，弹出如图1-13所示的【自定义】对话框。

方法2

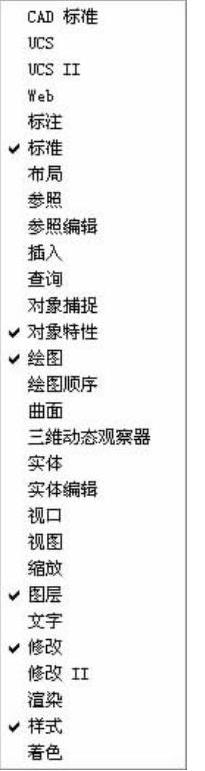

在工具栏上右击，弹出如图1-14所示的快捷菜单。

图1-13 【自定义】对话框

图1-14 工具栏快捷菜单

方法3

在命令行中输入toolbar命令，弹出如图1-13所示的【自定义】对话框。

在【自定义】对话框的【工具栏】选项卡中可以看到所有工具栏，单击工具栏名称前的方框，在框内会出现“√”，表示选中，同时，工具栏就会出现在工作窗口内，再次单击“√”，该工具栏就会关闭。

2.工具栏的关闭

关闭工具栏的方法有以下两种：

方法1

右击工具栏，在弹出的快捷菜单中再次单击前面有“√”的、需要关闭的菜单项。

方法2

先把工具栏变成浮动工具栏（拖动以离开停靠状态），然后在其右上方单击【关闭】按钮。

3.常用的工具栏

下面介绍AutoCAD 2004中经常用到的几个工具栏：【标准】工具栏、【绘图】工具栏、【修改】工具栏、【图层】和【对象特征】工具栏、【对象捕捉】工具栏、【标注】工具栏。

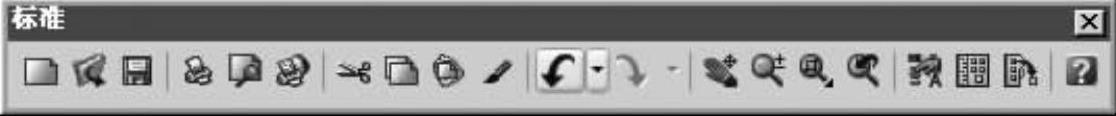

（1）【标准】工具栏如图1-15所示，汇集了AutoCAD基本的文件管理和编辑命令，以及视图窗口显示命令。可以方便文件的打开、关闭、存储、动作的撤销、重作、复制、粘贴等常用操作。(www.chuimin.cn)

图1-15 【标准】工具栏

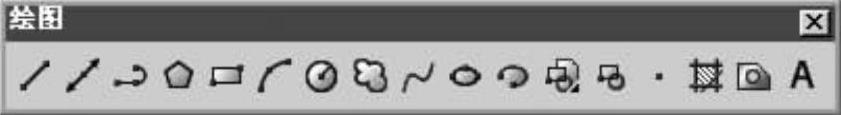

（2）【绘图】工具栏如图1-16所示，是绘制常见实体的命令集，用于绘制各种线、弧、圆、椭圆和文字等二维图形。在默认状态下该工具栏显示在AutoCAD窗口的左侧，该工具栏中几乎所有的工具按钮都可以在【绘图】菜单中找到相应命令。

图1-16 【绘图】工具栏

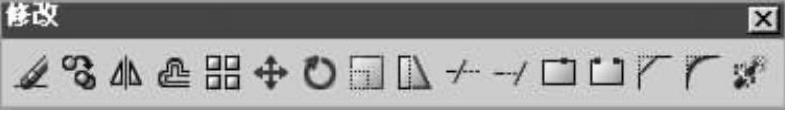

（3）【修改】工具栏如图1-17所示，用于修改已存在的实体，可对实体进行移位、复制、旋转、删除、修剪和拉伸等操作。这个工具栏中的所有工具按钮都可以在【修改】菜单中找到相应命令。

图1-17 【修改】工具栏

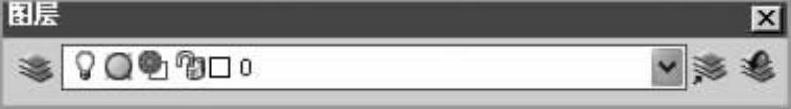

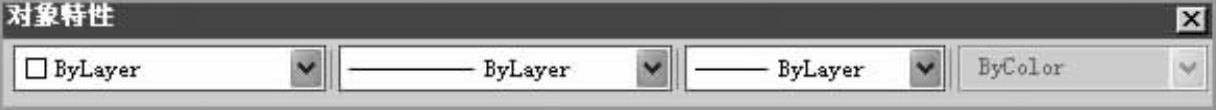

（4）【图层】和【对象特性】工具栏分别如图1-18和图1-19所示，主要包括图层设置及当前图层的控制和当前绘图的对象特征。

图1-18 【图层】工具栏

图1-19 【对象特性】工具栏

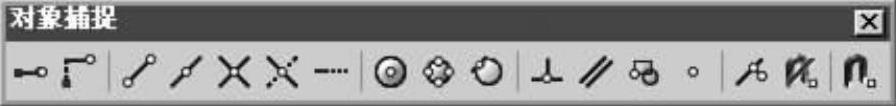

（5）【对象捕捉】工具栏如图1-20所示，主要是在绘图过程中帮助用户精确地捕捉特定的点或线，如端点、中点、圆心和切点等。

图1-20 【对象捕捉】工具栏

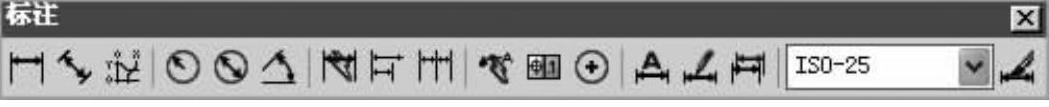

（6）【标注】工具栏如图1-21所示，主要用于对绘制的图形进行尺寸、公差等标注。

图1-21 【标注】工具栏

4.工具栏的悬浮与停靠

AutoCAD的工具栏既可以停靠在绘图窗口的上、下、左、右，也可以悬浮摆放。停靠的操作是拖住工具栏的拖动标志（双线）至绘图窗口的上、下、左或右，松开鼠标即可；悬浮的操作是拖动工具栏的拖动标志到绘图窗口内，松开鼠标即可。

另外，在AutoCAD 2004中，工具栏按照位置的不同，可以分为固定工具栏、浮动工具栏和弹出式工具栏3种。工具栏中的按钮还具有提示功能。当鼠标指向某个工具栏按钮时，稍后按钮下面将显示该按钮的名称，并在状态栏中显示该按钮功能的简短描述。这种提示功能也可以在【工具栏】对话框进行设置。
