1.起动准备。合上电源总开关QS1,接通电源,变压器TC次级有电,则指示灯HL变亮。合上SA3照明灯EL点亮。

2.润滑泵、冷却泵起动。在起动主电动机之前,先合上SA2,则接触器KM吸合。一方面,KM的主触点闭合,使润滑泵电动机运转;另一方面,KM的常开触点接通,为FKM,RKM吸合准备了电路,保证了先起动润滑泵使车床润滑良好后才能起动主电动机。在润滑泵电动机M2起动后,可合上转换开关QS2,使冷却泵电动机M3起动运转。

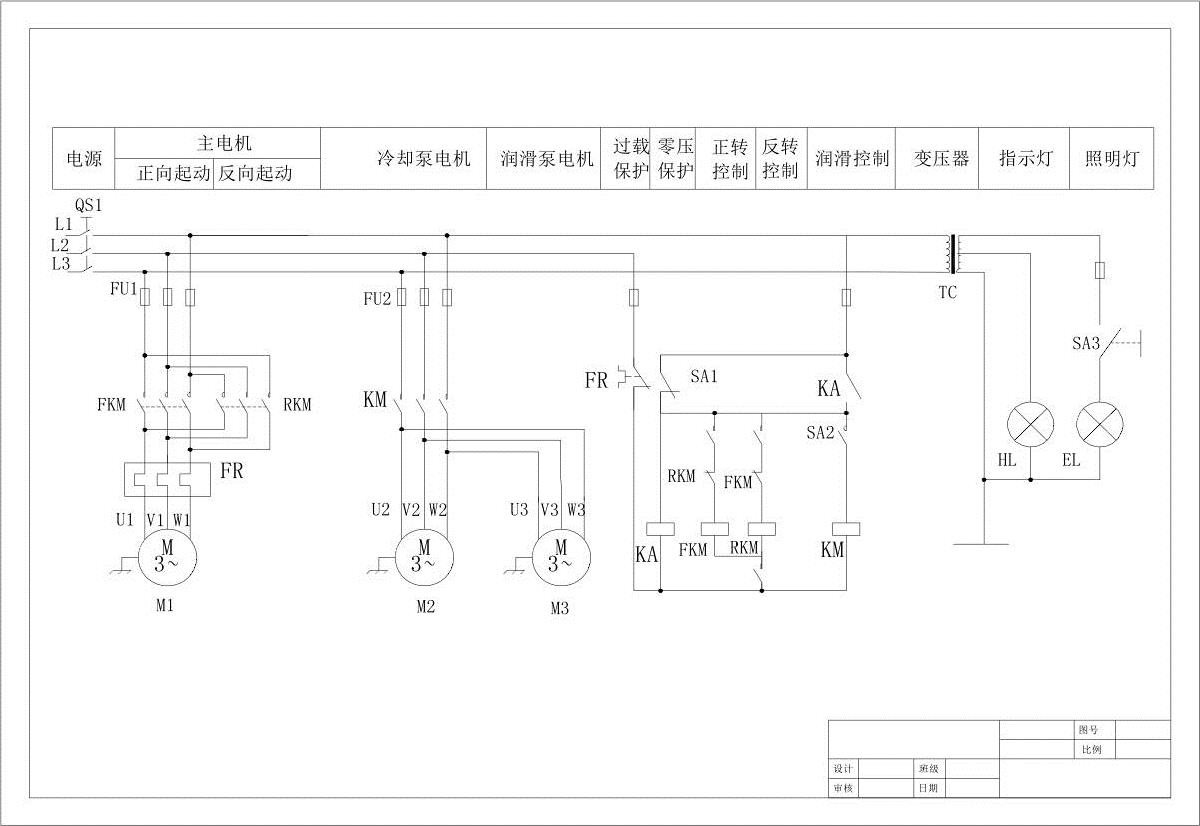

图18-47 C616车床电气原理图

3.主电动机起动。主电动机工作过程如下:将起动手柄置于“正转”位置,即FKM接通,接触器FKM得电吸合,它的主触点闭合,使主电动机M1正转,同时,FKM的常闭辅助触点断开,其作用是对反转控制器RKM进行互锁。

若需主电动机反转,只要将起动手柄置于“反转”位置,这时RFM接通,其主触点闭合,主电动机反转,同时RFM的常闭辅助触点断开,正转停止。

主电动机M1需要停止时,只要将转换开关置于“零位”,则FKM,RKM均断开,正转和反转均停止,并为下次起动主电动机准备。

▲技巧与提示——连接线连续表示法和中断表示法

1.连续表示法及其标志。连接线可用多线或单线表示,这样可以避免线条太多,以保持图面的清晰。对于多条去向相同的连接线,常采用单线表示法表示,如图18-48所示。

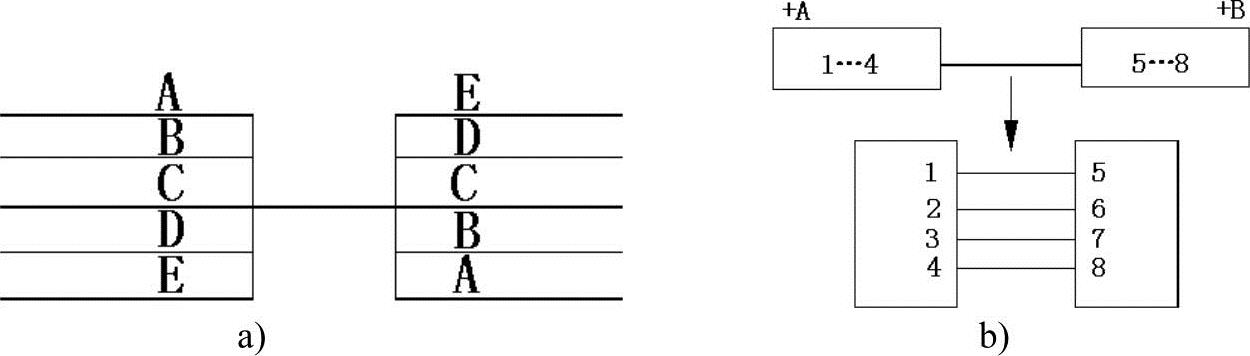

图18-48 连接线表示法

当导线汇入用单线表示的一组平行连接线时,在汇入处应折向导线走向,而且每根导线两端应采用相同的标记号,如图18-49所示。(www.chuimin.cn)

连续表示法中导线的两端应采用相同的标记号。

2.中断表示法及其标志。为了简化线路图或使多张图采用相同的连接表示,连接线一般采用中断表示法。

在同一张图中断处的两端给出相同的标记号,并给出导线连接线去向的箭号,如图18-50中的G标记号。对于不同的图,应在中断处采用相对标记法,即中断处标记名相同,并标注“图序号/图区位置”,如图18-50所示。图中断点L标记名,在第20号图样上标有“L3/C4”,表示L中断处与第3号图样C行4列处的L断点连接;而在第3号图样上标有“LZ0/A4”,表示L中断处与第20号图样A行4列处的L断点相连。

对于接线图,中断表示法的标注采用相对标注法,即在本元件的出线端标注去连接的对方元件的端子号。如图18-51所示,PJ元件的l号端子与CT元件的2号端子相连接,而PJ元件的2号端子与CT元件的1号端子相连接。

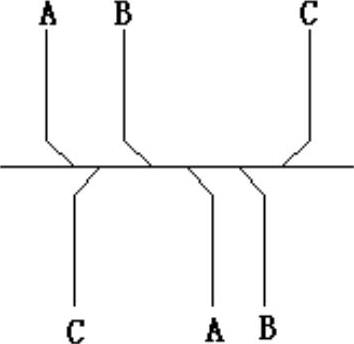

图18-49 汇入导线表示法

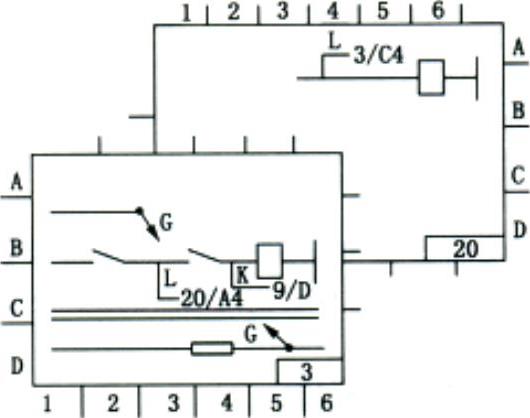

图18-50 中断面表示法及其标志

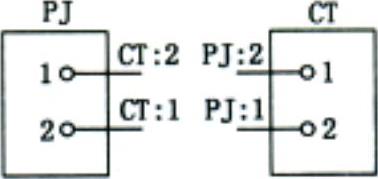

图18-51 中断表示法的相对标注
