AutoCAD2014中文版照明指示回路设计
【摘要】：单击“绘图”工具栏中的“直线”按钮，连接灯两端，并绘制照明线路的接地，当主电路上的总电源开关合上时，HL即亮，表示车床总电源已经接通。单击“修改”工具栏中的“复制”按钮，在指示支路的右边复制照明支路，添加熔断器和手动开关。
照明指示回路为整个机床提供总电源是否接通和照明功能，设计相对较为简单，但却是每个机床电气设计不可少的一部分。
1.单击“绘图”工具栏中的“插入块”按钮
，在控制回路层插入电感符号，作变压器初级线圈符号，如图18-39所示。
2.在线圈中间绘制窄长矩形区域，单击“绘图”工具栏中的“图案填充”按钮
，作为变压器的铁心，设计变压器为照明指示回路供电，把380V电压降为安全电压，如图18-40所示。
图18-39 初级线圈
图18-40 铁心
3.单击“修改”工具栏中的“镜像”按钮
，以变压器铁心为对称轴，把步骤1中绘制的线圈，镜像复制一份，作为变压器次级，效果如图18-41所示。(www.chuimin.cn)
4.单击“绘图”工具栏中的“直线”按钮
，绘制三条直线，如图18-42所示，作为变压器输出的3个抽头。
图18-41 次级线圈

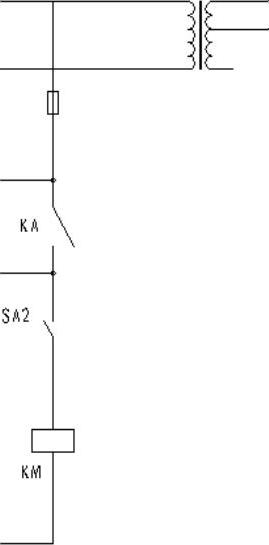

图18-42 变压器
5.绘制指示回路，如图18-43所示。单击“绘图”工具栏中的“插入块”按钮
，在控制回路层中插入灯符号。单击“绘图”工具栏中的“直线”按钮，连接灯两端，并绘制照明线路的接地，当主电路上的总电源开关合上时，HL即亮，表示车床总电源已经接通。
6.绘制照明回路，如图18-44所示。单击“修改”工具栏中的“复制”按钮
，在指示支路的右边复制照明支路，添加熔断器和手动开关。当主电路上的总电源开关合上时，如果手动开关接通时，照明灯亮；照明回路电流过大时，熔断器断开，保证电路安全。
