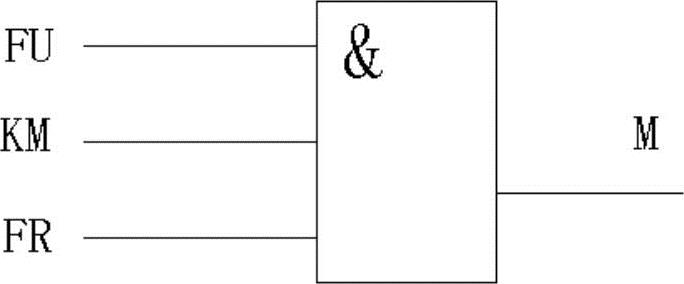

【摘要】：电气图与其他工程图有着本质的区别，它用于表示系统或装置中的电气关系，所以具有其独特的一面。电气图是用图形符号、连线或简化外形来表示系统或设备中各组成部分之间相互电气关系及其连接关系的一种图。电气图的布局依图所表达的内容而定。即只有FU正常为“1”、KM合上为“1”、FR没有烧断为“1”时，M才能为“1”，表示可得到电能。图18-9 逻辑图图18-10 FU的信息传递图

电气图与其他工程图有着本质的区别，它用于表示系统或装置中的电气关系，所以具有其独特的一面。其主要特点有以下几方面：

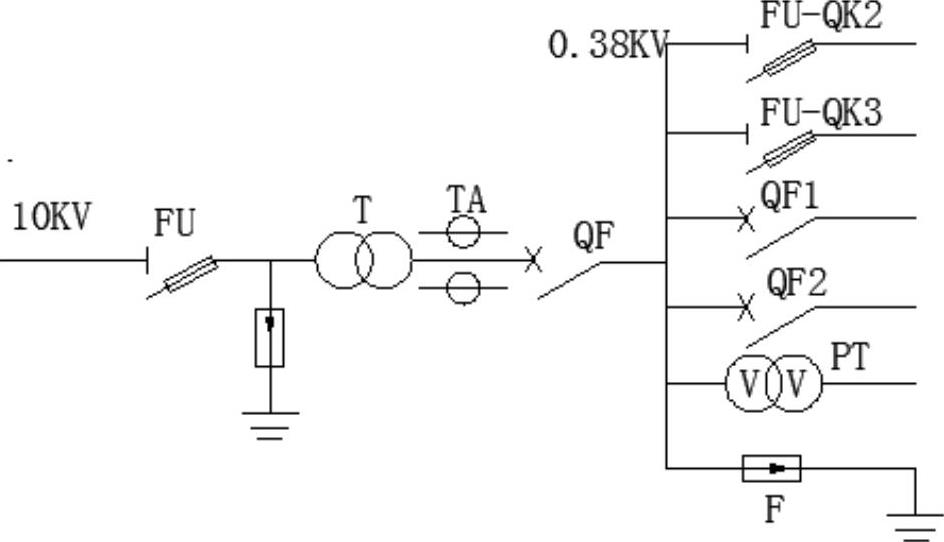

1.清楚。电气图是用图形符号、连线或简化外形来表示系统或设备中各组成部分之间相互电气关系及其连接关系的一种图。如某一变电所的电气图（如图18-7所示），将10kV电压变换为0.38kV低压，分配给4条支路，用文字和符号表示，并给出了变电所各设备的名称、功能、电流方向及各设备间的连接关系和相互位置关系，但没有给出具体的位置和尺寸。

图18-7 变电所电气图

2.简洁。电气图是采用电气元件或设备的图形符号、文字符号和连线来表示的，没有必要画出电气元件的外形结构，所以对于系统构成、功能及电气接线等，通常都采用图形符号、文字符号来表示。

3.独特性。电气图主要用于表示成套装置或设备中各元件之间的电气连接关系，不论是说明电气设备工作原理的电路图、说明供电关系的电气系统图，还是表明安装位置和接线关系的平面图和连线图等，都表达了各元件之间的连接关系，如图18-1～图18-4所示。

4.布局。电气图的布局依图所表达的内容而定。电路图、系统图是按功能布局，只考虑便于看出元件之间功能关系，而不考虑元件的实际位置。要突出设备的工作原理和操作过程，按照元件的动作顺序和功能应用，从上而下、从左到右布局。而对于接线图和平面布置图，则要考虑元件的实际位置，所以应按位置布局，如图18-4和图18-6所示。

5.多样性。对系统的元件和连接线描述方法不同，构成了电气图的多样性，如元件可采用集中表示法、半集中表示法和分散表示法表示，连线可采用多线表示、单线表示和混合表示。同时，一个电气系统中各种电气设备和装置之间，从不同角度、不同侧面去考虑，存在不同关系。例如，在如图18-1所示的某电动机供电系统图中，就存在着不同关系。

（1）电能通过FU、KM、FR送到电动机M，它们存在能量传递关系，如图18-8所示。(www.chuimin.cn)
