电气图分类：AutoCAD2014中文版入门精通
【摘要】：根据各电气图所表示的电气设备、工程内容及表达形式的不同，电气图通常分为以下几类。它是表示成套装置或设备中一个结构单元内各元件之间连接关系的一种接线图。如图18-6所示是某车间的动力电气平面图，它表示了各车床的具体平面位置和供电线路。
根据各电气图所表示的电气设备、工程内容及表达形式的不同，电气图通常分为以下几类。
1.系统图或框图就是用符号或带注释的框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。例如，图18-1所示的电动机供电系统图就表示了它的供电关系，它的供电过程是电源L1、L2、L3三相→熔断器FU→接触器KM→热继电器热元件FR→电动机。如图18-2所示的某变电所供电系统图表示把10kV电压通过变压器变换为380V电压，经断路器QF通过FU-QK1、FU-QK2、FU-QK3分别供给3条支路。系统图或框图常用来表示整个工程或其中某一项目的供电方式和电能输送关系，也可表示某一装置或设备各主要组成部分的关系。

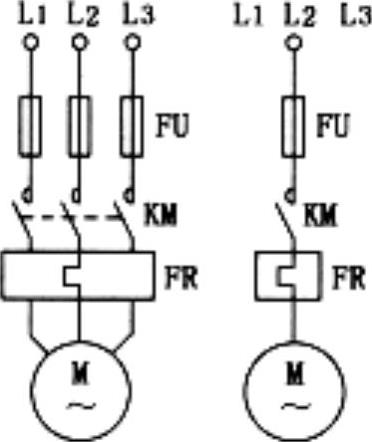

图18-1 电动机供电系统图

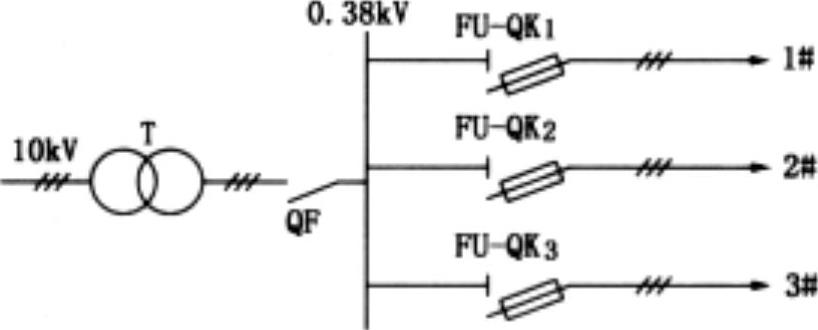

图18-2 某变电所供电系统图
2.电路图就是按工作顺序用图形符号从上而下、从左到右排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。其目的是便于详细了解设备的工作原理、分析和计算电路特性及参数，所以这种图又称为电气原理图或原理接线图。例如，在磁力起动器电路图（如图18-3所示）中，当按下起动按钮SB2时，接触器KM的线圈得电，其常开主触点闭合，使电动机得电，起动运行，另一个辅助常开触点KM闭合，进行自锁。当按下停止按钮SB1或热继电器FR动作时，KM线圈失电，常开主触点KM断开，电动机停止。可见它表示了电动机的操作控制原理。
3.接线图主要用于表示电气装置内部元件之间及外部其他装置之间的连接关系，是方便制作、安装及维修人员接线和检查的一种简图或表格。如图18-4所示就是磁力起动器控制电动机的主电路接线图，它清楚地表示了各元件之间的实际位置和连接关系：电源（L1、L2、L3）由BX-3×6的导线接至端子排X的1、2、3号，然后通过熔断器FU1～FU3接至交流接触器KM的主触点，再经过继电器的发热元件接到端子排的4、5、6号，最后用导线接入电动机的U、V、W端子。当一个装置比较复杂时，接线图又可分解为以下几种。
（1）单元接线图。它是表示成套装置或设备中一个结构单元内各元件之间连接关系的一种接线图。这里所指的“结构单元”是指在各种情况下可独立运行的组件或某种组合体，如电动机、开关柜等。

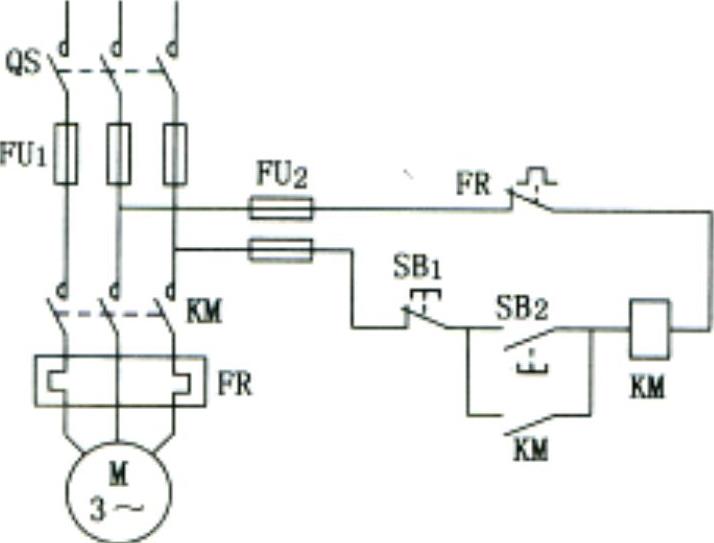

图18-3 磁力起动器电路图

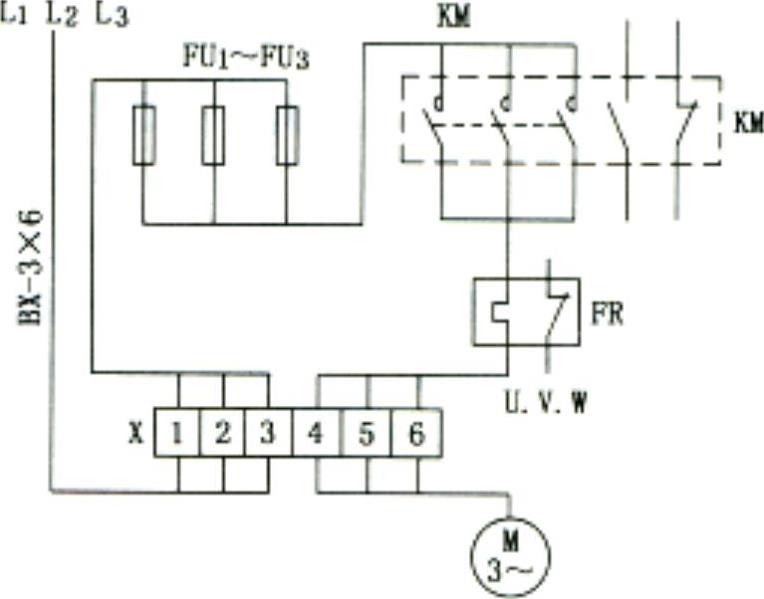

图18-4 磁力起动器接线图
（2）互连接线图。它是表示成套装置或设备不同单元之间连接关系的一种接线图。
（3）端子接线图。它是表示成套装置或设备的端子以及接在端子上外部接线（必要时包括内部接线）的一种接线图，如图18-5所示。(www.chuimin.cn)

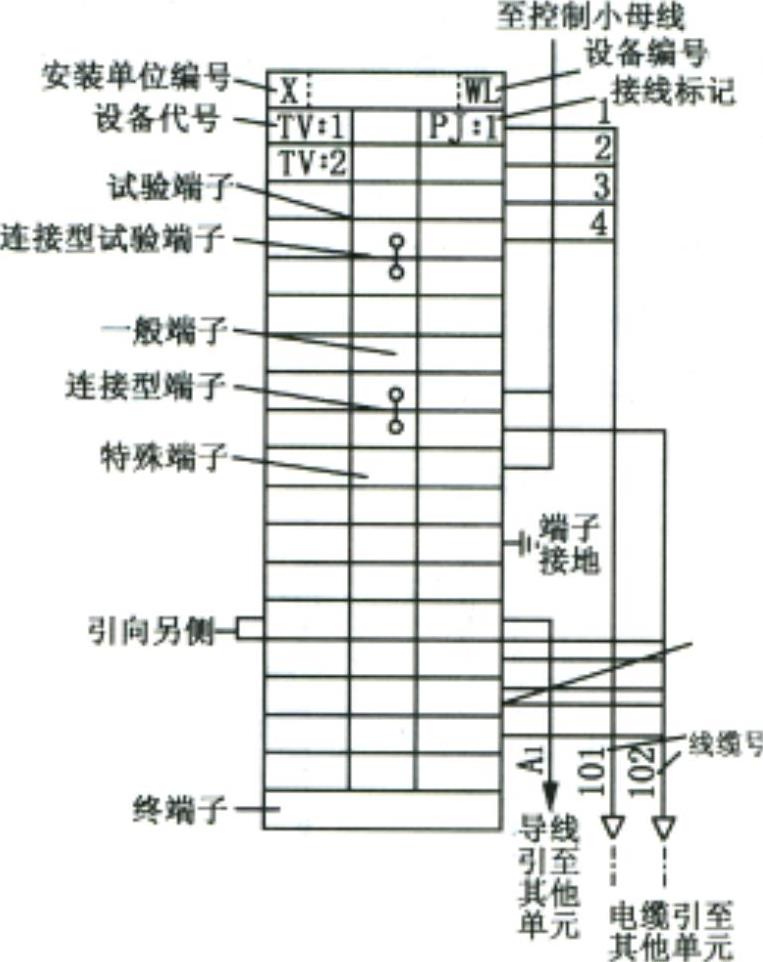

图18-5 端子接线图
（4）电线电缆配置图。它是表示电线电缆两端位置，必要时还包括电线电缆功能、特性和路径等信息的一种接线图。
4.电气平面图是表示电气工程项目的电气设备、装置和线路的平面布置图，它一般是在建筑平面图的基础上绘制出来的。常见的电气平面图有供电线路平面图、变配电所平面图、电力平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。如图18-6所示是某车间的动力电气平面图，它表示了各车床的具体平面位置和供电线路。

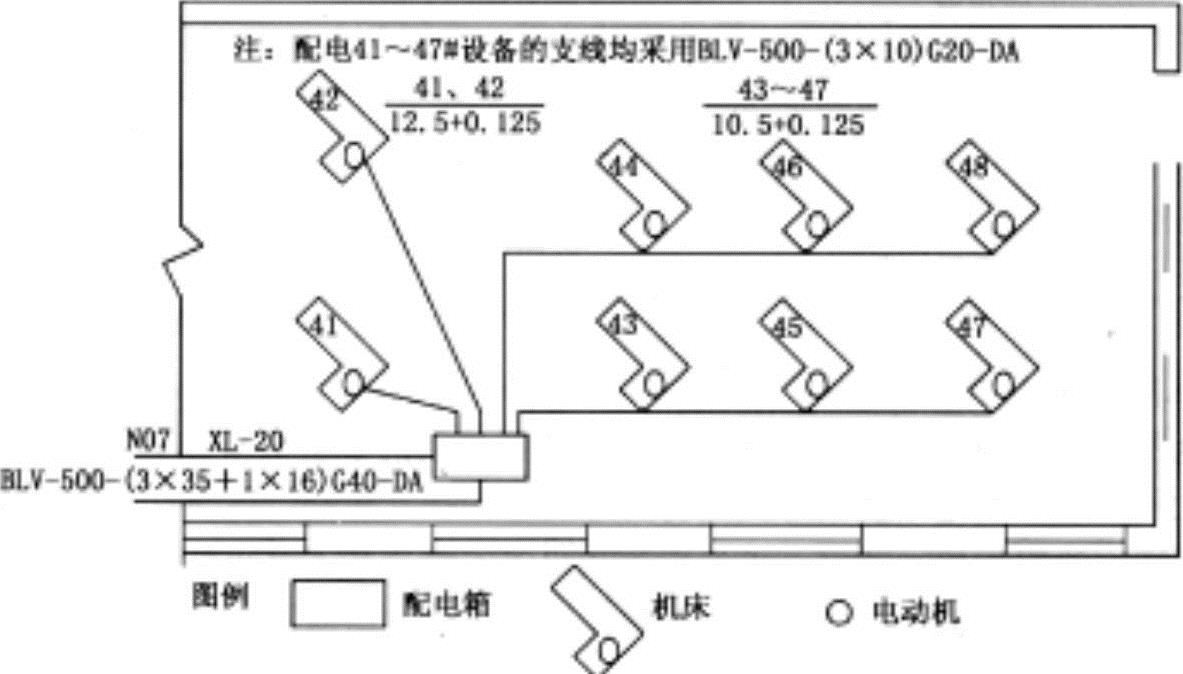

图18-6 某车间动力电气平面图
5.设备布置图表示各种设备和装置的布置形式、安装方式以及相互之间的尺寸关系，通常由平面图、立面图、断面图、剖面图等组成。这种图按三视图原理绘制，与一般机械图没有大的区别。
6.设备元件表就是把成套装置、设备中的各组成部分和相应数据列成表格，来表示各组成部分的名称、型号、规格和数量等，以便于读图者阅读，了解各元件在装置中的作用和功能。设备元件表是电气图中的重要组成部分，它可置于图中的某一位置，也可单列一页（视元件多寡而定）。为了方便书写，通常是从下而上排序。某开关柜的设备元件见表18-l。
7.产品使用说明书上的电气图。生产厂家往往随产品使用说明书附上电气图，供用户了解该产品的组成和工作过程及注意事项，以达到正确使用、维护和检修的目的。
8.其他电气图。上述电气图是常用的主要电气图，但对于较为复杂的成套装置或设备，为了便于制造，有局部的大样图、印刷电路板图等。而为了装置的技术保密，往往只给出装置或系统的功能图、流程图、逻辑图等。所以，电气图种类很多，但这并不意味着所有的电气设备和装置都应具备这些图样。根据表达的对象、目的和用途不同，所需电气图的种类和数量也不一样。
对于简单的装置，可把电路图和接线图合二为一；对于复杂的装置或设备，应将其分解为几个系统，每个系统可以有以上各种类型图。总之，电气图作为一种工程语言，在表达清楚的前提下，越简单越好。

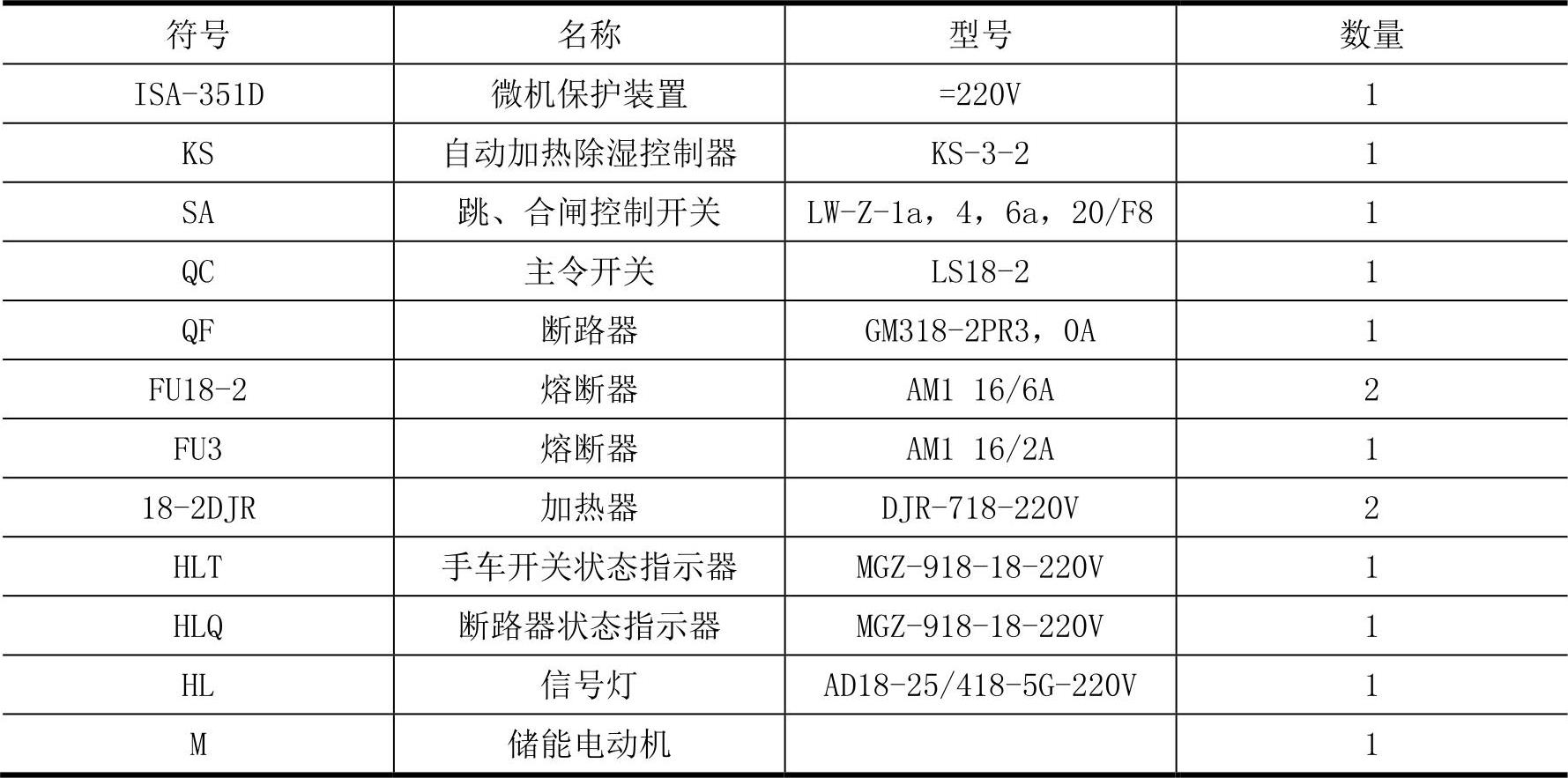

表18-1 某开关柜的设备元件表
