AutoCAD2014中文版：绘制家属楼建筑详图教程

本节以绘制如图17-117所示的楼梯踏步详图为例，讲述建筑详图的绘制方法。具体思路为：首先绘制楼梯踏步，然后填充图案，最后进行尺寸标注和文字说明。

1.绘制楼梯踏步详图。

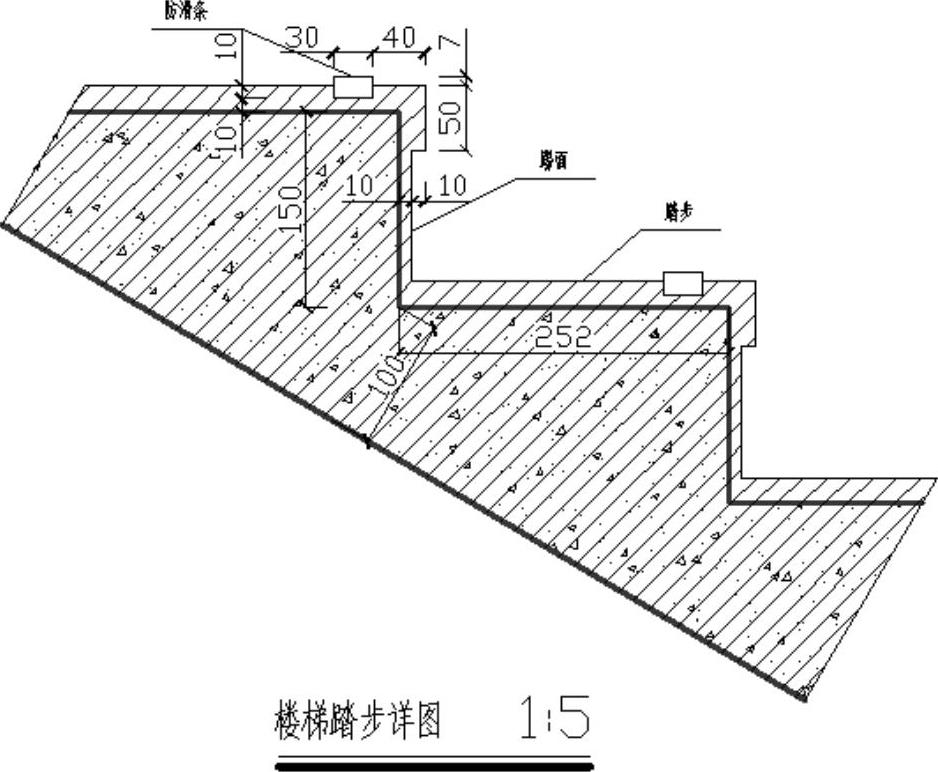

图17-117 楼梯踏步详图

参见光盘

光盘动画演示\第17章\楼梯踏步详图.avi

绘制步骤：

（1）设置绘图参数。

1）打开图层工具栏，单击“图层特性管理器”命令按钮，打开“图层特性管理器”面板。

2）在“图层特性管理器”面板中单击上面的“新建图层”命令按钮，新建图层“辅助线”，指定图层颜色为洋红色。

3）新建图层“剖切线”，指定颜色为红色；新建图层“楼梯细部”和“标注”，其他设置采用默认设置。

4）选择菜单栏中的“格式”→“标注样式”命令，在系统打开的“标注样式管理器”对话框中单击“修改”按钮，进入“修改标注样式：ISO-25”对话框。

5）切换到“符号和箭头”选项卡，单击“箭头”选项组中的“第一个”右边的按钮，在弹出的下拉列表中选择“建筑标记”，单击“第二个”右边的按钮，在弹出的下拉列表中选择“建筑标记”，并设定“箭头大小”为8。

6）切换到“文字”选项卡，在“文字外观”选项组中的“文字高度”右边的文本框中填入15，在“文字位置”选项组中的“从尺寸线偏移”右边的文本框中填入5，这样就完成了“文字”选项卡的设置。单击“确定”按钮返回“标注样式管理器”对话框，最后单击“关闭”按钮返回绘图区，完成标注样式的设置。

（2）绘制辅助线。

1）将“辅助线”设置为当前图层。

2）单击“绘图”工具栏中的“构造线”按钮，绘制一条竖直构造线和一条水平构造线，组成“十”字构造线网。

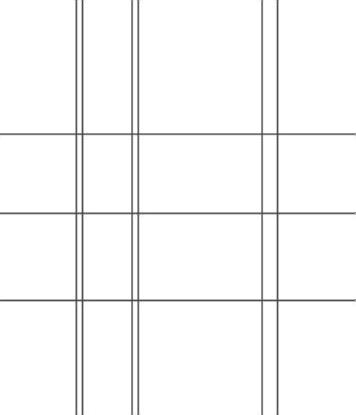

3）单击“修改”工具栏中的“偏移”按钮，使水平构造线依次向下偏移150，共偏移两次；竖直构造线依次向右偏移252，共偏移3次，得到的辅助线网如图17-118所示。

（3）绘制楼梯踏步。

1）将“剖切线”设置为当前图层。

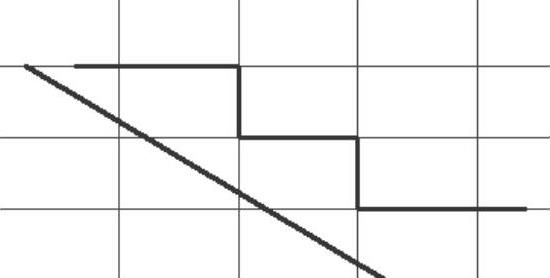

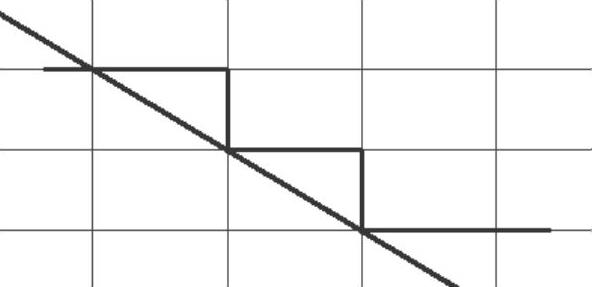

2）单击“绘图”工具栏中的“直线”按钮，绘制出楼梯踏步线。单击“绘图”工具栏中的“构造线”按钮，绘制一根通过两个踏步头的构造线，结果如图17-119所示。

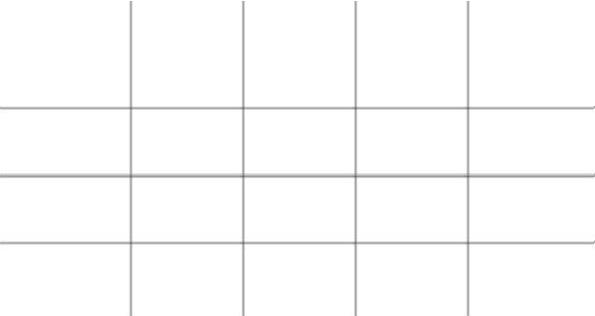

图17-118 辅助线网

图17-119 绘制辅助线和楼梯踏步

3）单击“修改”工具栏中的“偏移”按钮，将构造线向下偏移100。单击“修改”工具栏中的“删除”按钮，删除原来的构造线，结果如图17-120所示。

4）将“楼梯细部”设置为当前图层。

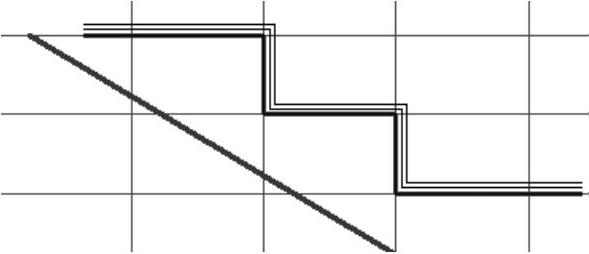

5）单击“绘图”工具栏中的“多段线”按钮，描出楼梯踏步。单击“修改”工具栏中的“偏移”按钮，将多段线连续向外偏移10，共偏移两次。单击“修改”工具栏中的“分解”按钮，将多段线分解，结果如图17-121所示。

图17-120 构造线偏移结果

图17-121 多段线处理结果

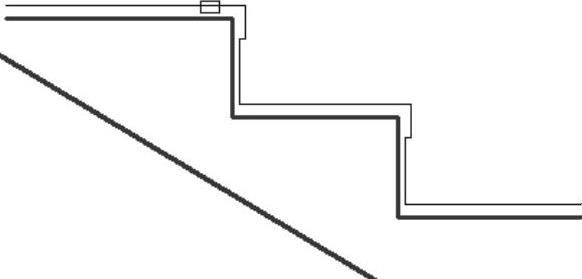

6）单击“绘图”工具栏中的“直线”按钮，绘制出楼梯踏步细部。单击“修改”工具栏中的“修剪”按钮，把多余的线条修剪掉，得到踢脚和防滑条，绘制结果如图17-122所示。

7）单击“修改”工具栏中的“复制”按钮，将防滑条复制到下一个踏步。单击“绘图”工具栏中的“直线”按钮，绘制两条直线垂直于台阶底部线。单击“修改”工具栏中的“修剪”按钮，将多余的线条修剪掉。楼梯踏步绘制结果如图17-123所示。

（4）图案填充。

1）将“标注”设置为当前图层。

2）单击“绘图”工具栏中的“图案填充”按钮，在打开的“图案填充和渐变色”对话框中选择填充图案为AR-CONC，更改填充比例为0.3，对楼梯踏步进行填充，填充结果如图17-124所示。

图17-122 细化楼梯踏步

图17-123 楼梯踏步绘制结果

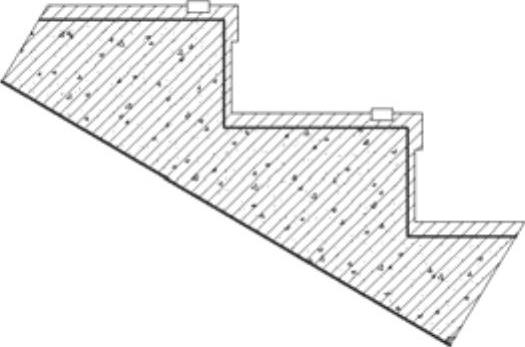

3）单击“绘图”工具栏中的“图案填充”按钮，在打开的“图案填充”对话框中选择填充图案为ANSI31，更改填充比例为4，对楼梯踏步进行填充，填充结果如图17-125所示。

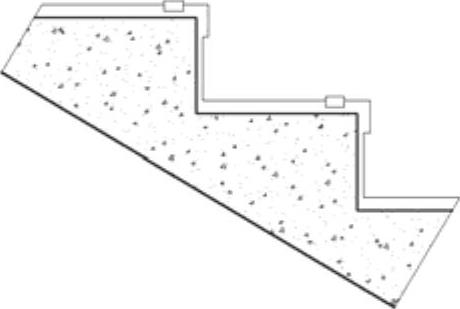

图17-124 图案填充操作结果

图17-125 图案填充效果

（5）尺寸标注和文字说明。

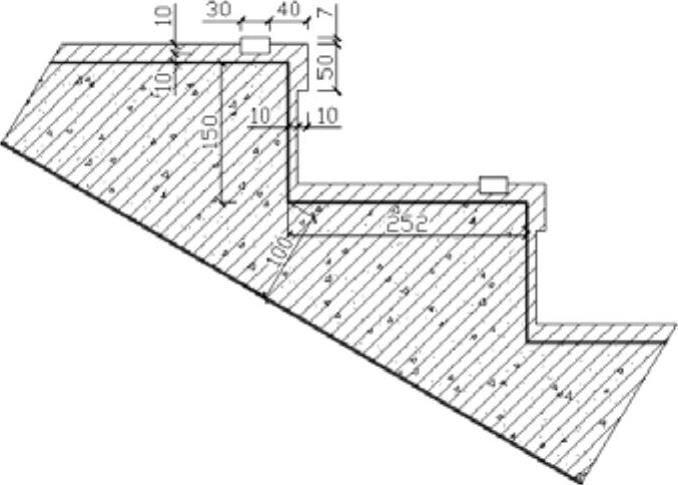

1）单击“标注”工具栏中的“对齐”按钮，进行尺寸标注，标注结果如图17-126所示。

图17-126 尺寸标注结果

2）单击“绘图”工具栏中的“直线”按钮，在各处绘制出折线作为引出线。单击“绘图”工具栏中的“多行文字”按钮，在引出线上标出“防滑条”、“踏步”、“踢面”等文字，指定字高为15。在图的正下方标出“楼梯踏步详图1：5”，指定字高为30。最后单击“绘图”工具栏中的“直线”按钮，在标题下方绘制一粗一细两条直线即可。楼梯踏步详图最终绘制结果如图17-117所示。

2.建筑节点详图绘制。

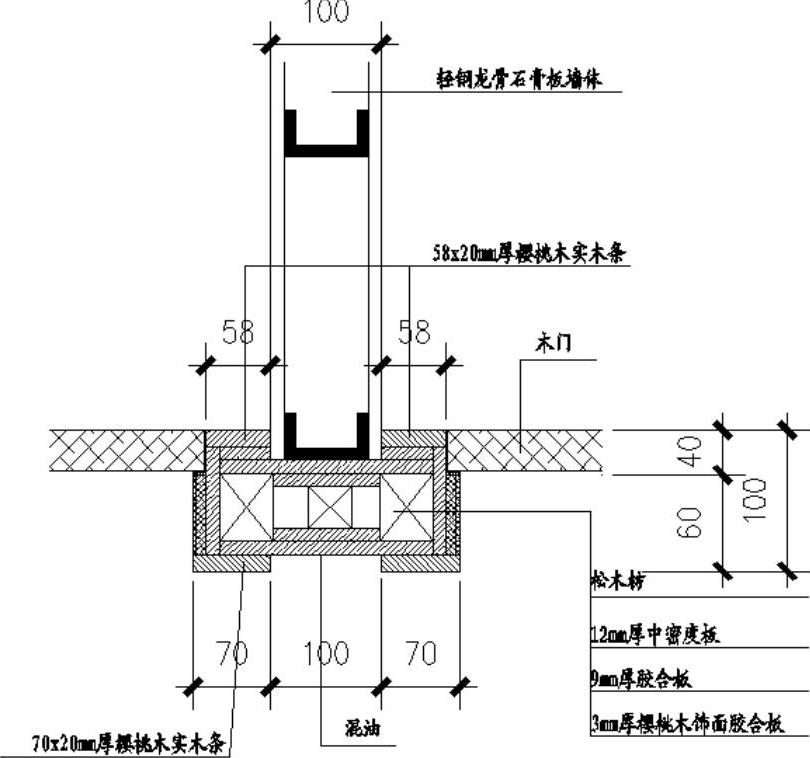

下面介绍如图17-127所示的建筑构造节点大样图的绘制方法与相关技巧。具体方法为：先绘制节点轮廓，然后进行图案填充，最后标注尺寸和文字注释。

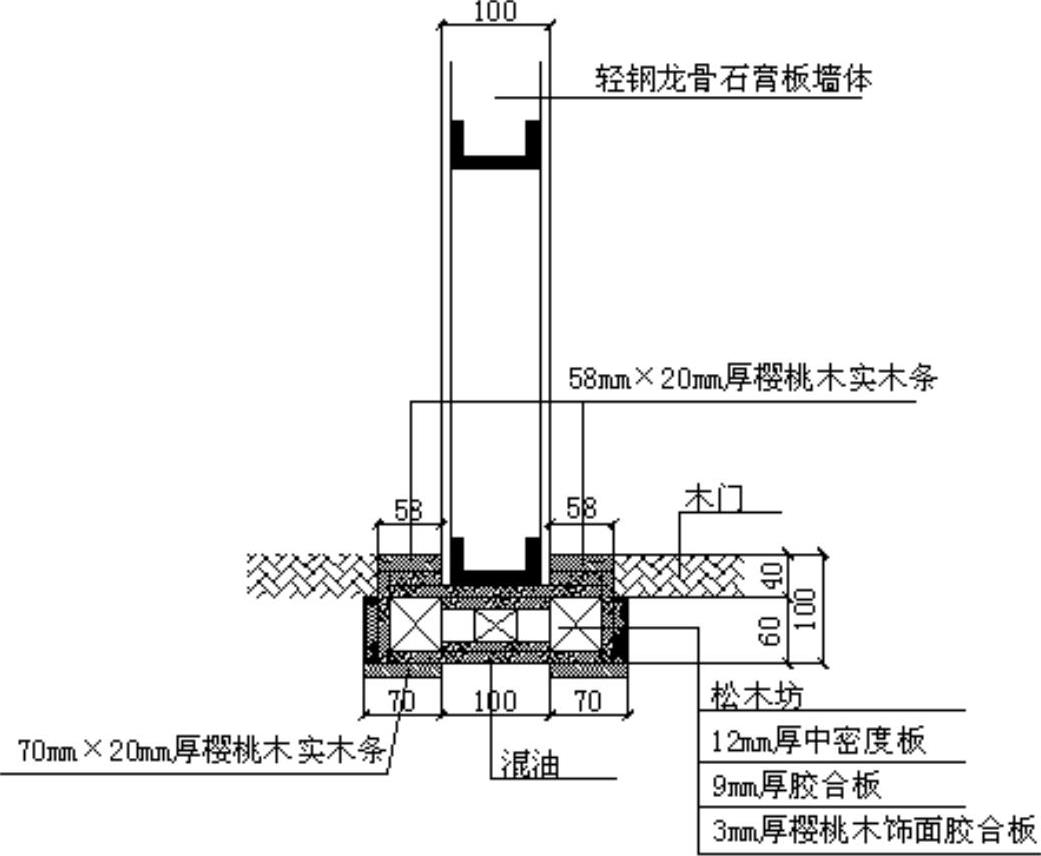

图17-127 构造节点大样图

参见光盘

光盘动画演示\第17章\构造节点大样图.avi

绘制步骤：

（1）设置绘图参数。

1）新建3个图层：轮廓线层、剖面线层和标注层，分别指定相应的线型、线宽和颜色。

2）选择菜单栏中的“格式”→“标注样式”命令，在系统打开的“标注样式管理器”对话框中单击“修改”按钮，进入“修改标注样式：ISO-25”对话框。

3）在“符号和箭头”选项卡中，单击“箭头”选项组中的“第一个”右边的按钮，在弹出的下拉列表中选择“建筑标记”，单击“第二个”右边的按钮，在弹出的下拉列表中选择“建筑标记”，并设定“箭头大小”为8。

4）在“文字”选项卡中，在“文字外观”选项组中的“文字高度”右边的文本框中填入15，在“文字位置”选项组中的“从尺寸线偏移”右边的文本框中填入5，这样就完成了“文字”选项卡的设置。单击“确定”按钮返回“标注样式管理器”对话框，最后单击“关闭”按钮返回绘图区，完成标注样式的设置。

（2）绘制节点轮廓。

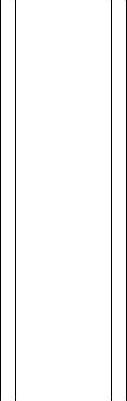

1）将“轮廓线”设置为当前图层，单击“绘图”工具栏中的“直线”按钮，绘制一条长为476的垂直直线，单击“修改”工具栏中的“偏移”按钮，选择绘制的直线，向右偏移10，80、10，绘制中间的墙体轮廓，如图17-128所示。

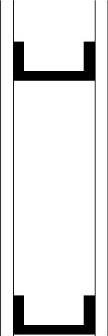

2）单击“绘图”工具栏中的“直线”按钮，在墙体轮廓上点去一点，绘制竖直长度为43，水平长度为69的直线，然后单击“绘图”工具栏中的“图案填充”按钮，填充图形，单击“修改”工具栏中的“复制”按钮，向上复制一个龙骨，完成龙骨轮廓造型的绘制，如图17-129所示。

图17-128 绘制墙体轮廓

图17-129 绘制龙骨轮廓

3）单击“绘图”工具栏中的“直线”按钮，在墙体轮廓左侧线上选择一点，向左绘制长度为58的直线，继续向下绘制长度为15的直线。单击“修改”工具栏中的“偏移”按钮，将水平直线向下偏移15。单击“绘图”工具栏中的“直线”按钮，在龙骨下方绘制长度为192的直线。单击“修改”工具栏中的“偏移”按钮，将直线向下偏移12。完成内侧细部构造做法，如图17-130所示。

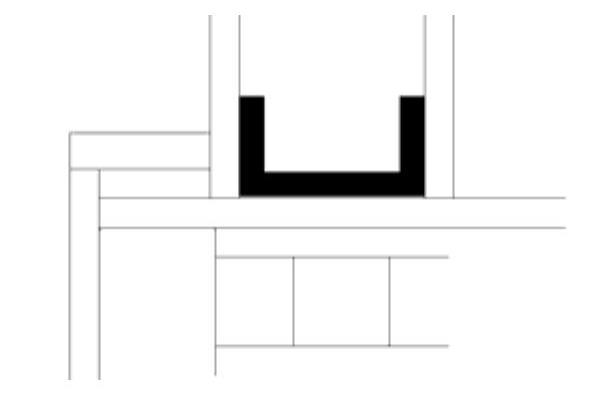

4）单击“绘图”工具栏中的“直线”按钮，然后再单击“修改”工具栏中的“偏移”按钮和“修剪”按钮，水平线向下偏移距离为10、30、10、10。垂直线向右偏移距离为12、46、30，如图17-131所示。

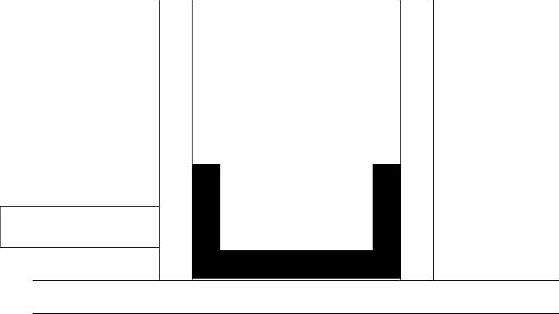

图17-130 绘制构造做法

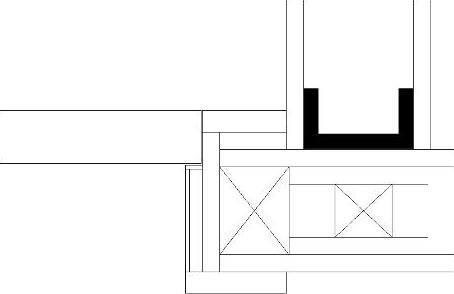

图17-131 勾画不同部位构造

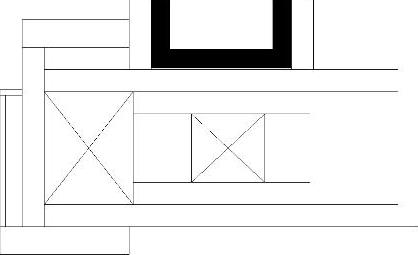

5）单击“绘图”工具栏中的“矩形”按钮，绘制一个45×50的大矩形及一个34×30的小矩形，勾画外侧表面构造做法，如图17-132所示。

6）单击“绘图”工具栏中的“直线”按钮，绘制门扇平面造型，如图17-133所示。

7）单击“修改”工具栏中的“镜像”按钮，进行镜像得到节点A的大样图，如图17-134所示。

（3）填充及标注。

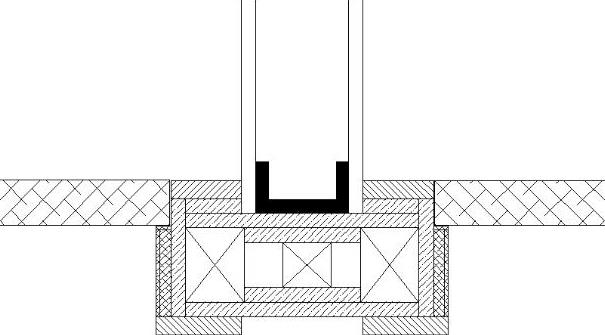

1）将“剖面线”设置为当前图层，单击“绘图”工具栏中的“图案填充”按钮，选择图案填充材质，如图17-135所示。

图17-132 勾画外侧构造做法

图17-133 绘制门扇造型

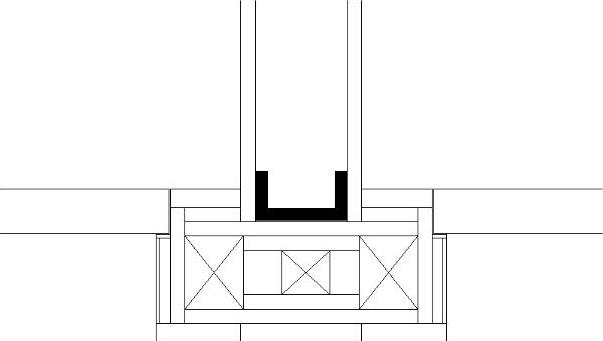

图17-134 镜像图形

图17-135 填充材质(www.chuimin.cn)

2）将“标注”设置为当前图层，单击“标注”工具栏中的“线性”按钮，标注细部尺寸大小，如图17-136所示。

3）单击“绘图”工具栏中的“多行文字”按钮，标注材质说明文字，如图17-137所示。

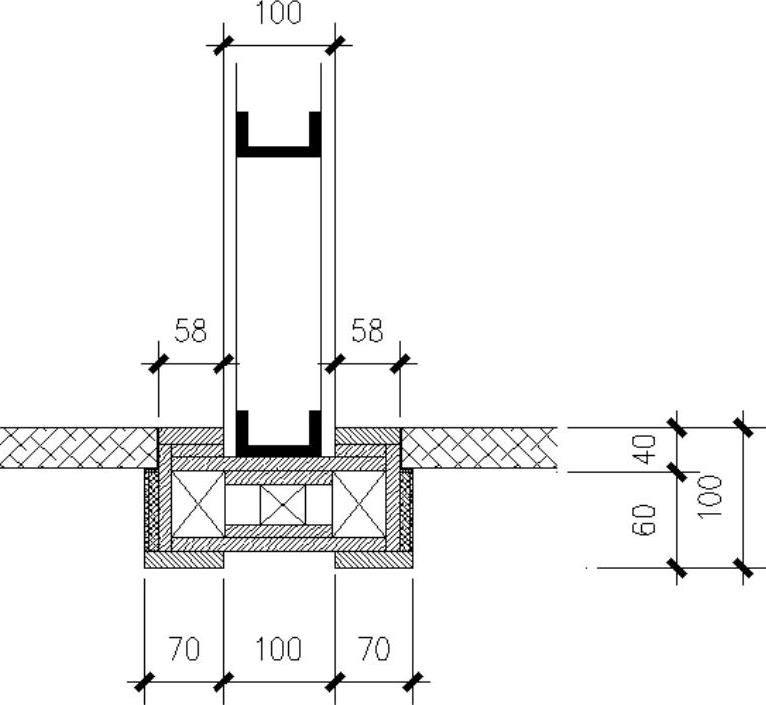

图17-136 标注尺寸

图17-137 标注说明

3.绘制楼梯剖面详图。以绘制如图17-138所示的楼梯剖面详图为例，讲述建筑详图的绘制方法和技巧。

本实例的制作思路是：先依次绘制底层楼梯、标准层楼梯和楼梯扶手，最后进行尺寸和文字说明。

参见光盘

光盘动画演示\第17章\楼梯剖面详图.avi

绘制步骤：

（1）绘制辅助线网。

1）单击“图层”工具栏中的“图层特性管理器”按钮，打开“图层特性管理器”对话框，单击上面的“新建图层”命令按钮，新建“辅助线”图层，指定图层颜色为洋红色。并将辅助线层置为当前层。

2）单击“绘图”工具栏中的“构造线”按钮，在绘图区任意绘制一条竖直构造线和一条水平构造线，组成“十”字辅助线网格。单击“修改”工具栏中的“偏移”按钮，使得水平构造线向上偏移1850和1650的距离；竖直构造线依次向右偏移120、1080、120、2680、344，得到的辅助线网如图17-139所示。

3）绘制楼梯踏步辅助网格，网格大小为252×150。单击“绘图”工具栏中的“直线”按钮，先绘制一条水平线，然后单击“修改”工具栏中的“矩形阵列”按钮，选择水平线作为阵列对象，指定阵列行数为25，列数为1，行间距为-150，单击“确定”按钮得到水平方向的辅助线。

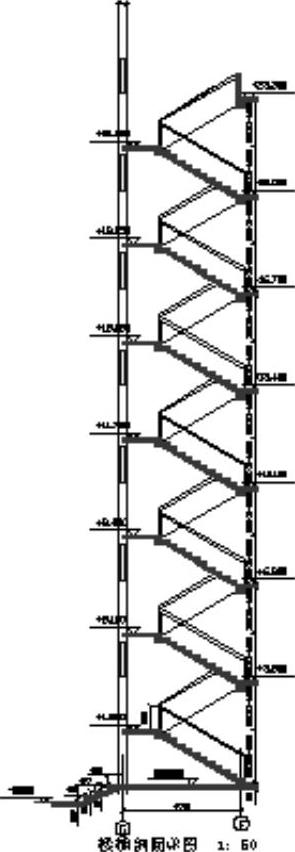

图17-138 楼梯剖面详图

图17-139 辅助线网

4）单击“绘图”工具栏中的“直线”按钮，先绘制一条竖直线，然后单击“修改”工具栏中的“矩形阵列”按钮，指定阵列列数为13，行数为1，列间距为252，选择竖直线作为阵列对象，得到竖直方向的辅助线。两次阵列命令的结果如图17-140所示。

（2）绘制底层楼梯。

1）将“楼梯层”设置为当前图层。

2）单击“绘图”工具栏中的“直线”按钮，根据网格线来绘制楼梯踏步。最下层的楼梯踏步高只有50，其他的高为150。底层楼梯踏步绘制结果如图17-141所示。

图17-140 楼梯踏步辅助线网格

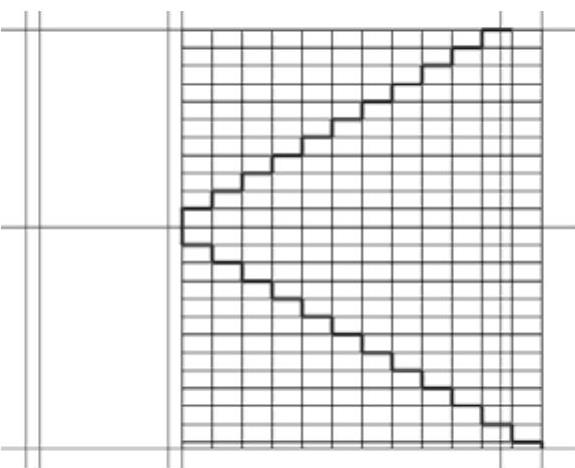

图17-141 绘制底层楼梯踏步

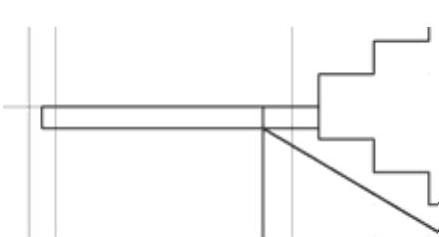

3）单击“绘图”工具栏中的“直线”按钮，绘制楼梯平台，楼梯平台厚为100，绘制结果如图17-142所示。

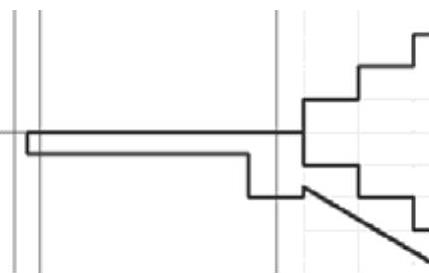

4）单击“绘图”工具栏中的“直线”按钮，绘制楼梯梁宽为240，高为300。最后单击“修改”工具栏中的“修剪”按钮，修剪掉多余的线条即可，楼梯平台的绘制结果如图17-143所示。

图17-142 绘制梯平台

图17-143 楼梯平台绘制结果

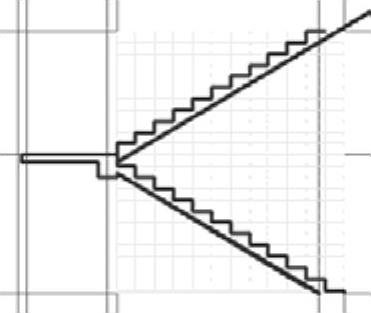

5）单击“绘图”工具栏中的“构造线”按钮，绘制构造线过楼梯两个踏步的相同位置，得到平行于楼梯踏步的楼梯底板线的构造线，然后单击“修改”工具栏中的“移动”按钮，将构造线向下移动即可得到楼梯踏步的楼梯底板线。最后单击“修改”工具栏中的“修剪”按钮，修剪掉多余的线条即可，底层楼梯绘制结果如图17-144所示。

（3）绘制标准层楼梯。

1）单击“修改”工具栏中的“复制”按钮，将楼梯踏步和底板线进行复制，得到如图17-145所示的3段楼梯。

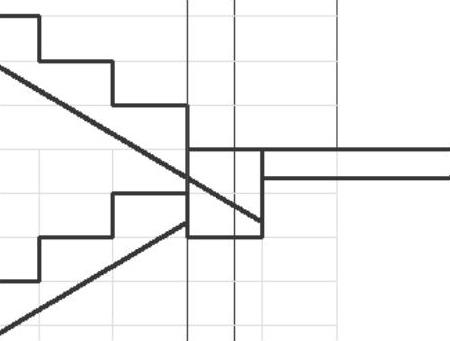

2）单击“绘图”工具栏中的“直线”按钮，绘制楼梯平台处。绘制楼板和楼梯梁，结果如图17-146所示。最后单击“修改”工具栏中的“修剪”按钮，修剪掉多余的线条即可。

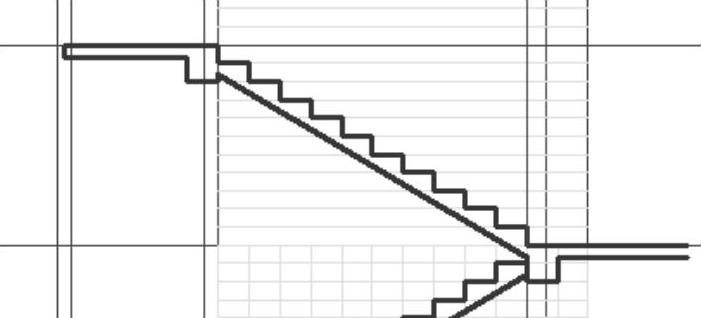

图17-144 底层楼梯绘制结果

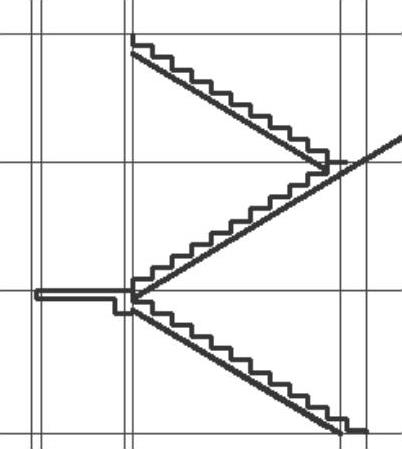

图17-145 复制楼梯底板线和踏步

图17-146 处理楼梯平台

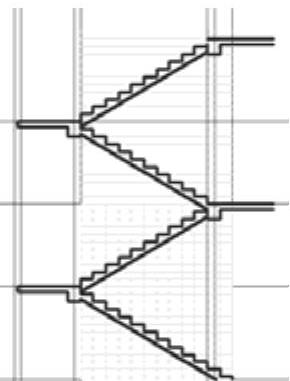

3）单击“修改”工具栏中的“复制”按钮，从底层复制一个楼梯平台到标准层，结果如图17-147所示。

4）单击“修改”工具栏中的“复制”按钮，从底层复制一段带阳台的楼梯，可以得到标准层的楼梯图，如图17-148所示。

图17-147复制楼梯平台

图17-148 标准层楼梯绘制结果

（4）绘制楼梯扶手。

1）将“楼梯扶手”设置为当前图层。

2）单击“绘图”工具栏中的“直线”按钮，在左边按照辅助线绘制出墙体和窗户。

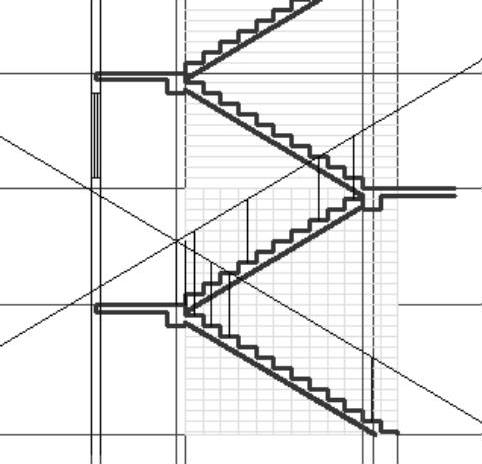

3）单击“绘图”工具栏中的“直线”按钮，过台阶面绘制高为900的竖直线，然后单击“修改”工具栏中的“复制”按钮，将竖直线复制到各个台阶处。单击“绘图”工具栏中的“构造线”按钮，绘制构造线过竖直线的上部端点作为楼梯扶手，楼梯扶手高为900，绘制过程如图17-149所示。

4）单击“修改”工具栏中的“修剪”按钮，修剪掉冒头的多余线条。扶手绘制结果如图17-150所示。

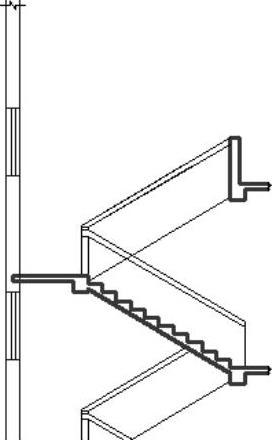

5）单击“修改”工具栏中的“矩形阵列”按钮，以标准层楼梯为阵列对象，阵列行数为7，列数为1，行偏移设定为3300。将扶手阵列，结果如图17-151所示。

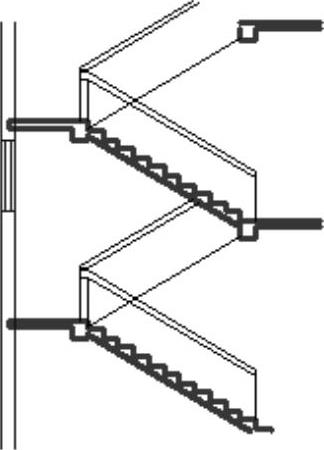

图17-149 绘制楼梯扶手

图17-150 楼梯扶手绘制结果

图17-151 阵列操作结果

（5）细部调整。

1）单击“修改”工具栏中的“删除”按钮，删除顶层多余的楼梯段，然后单击“绘图”工具栏中的“直线”按钮，绘制顶层扶手剖面，结果如图17-152所示。

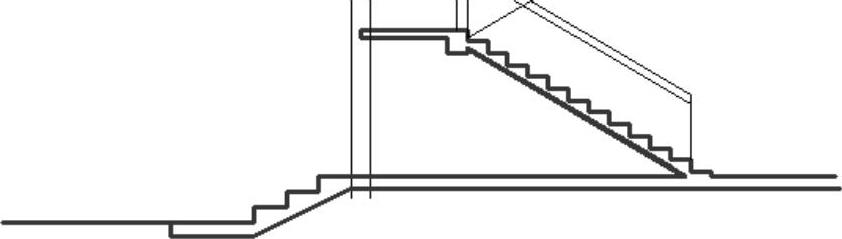

2）单击“绘图”工具栏中的“直线”按钮，在底层绘制地面线，结果如图17-153所示。

图17-152 顶层楼梯绘制结果

图17-153 绘制地面线

图17-154 绘制入口台阶线

3）单击“绘图”工具栏中的“直线”按钮，绘制入口处台阶线，结果如图17-154所示。

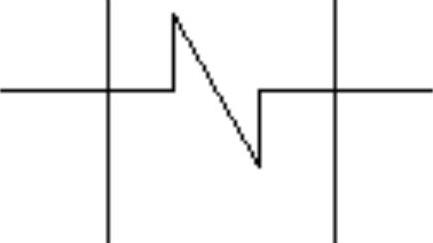

4）单击“绘图”工具栏中的“直线”按钮，绘制墙体的隔断线符号，结果如图17-155所示。

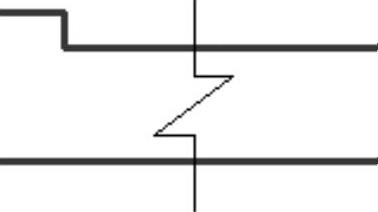

5）单击“绘图”工具栏中的“直线”按钮，绘制楼板的隔断线符号，结果如图17-156所示。

6）单击“修改”工具栏中的“复制”按钮，将这两种符号复制到所有的隔断处，部分结果如图17-157所示。

图17-155 墙体隔断线

图17-156 楼板隔断线

（6）尺寸标注和文字说明。

1）单击“标注”工具栏中的“对齐”按钮，进行尺寸标注，部分尺寸标注结果如图17-158所示。

图17-157 隔断线布置结果

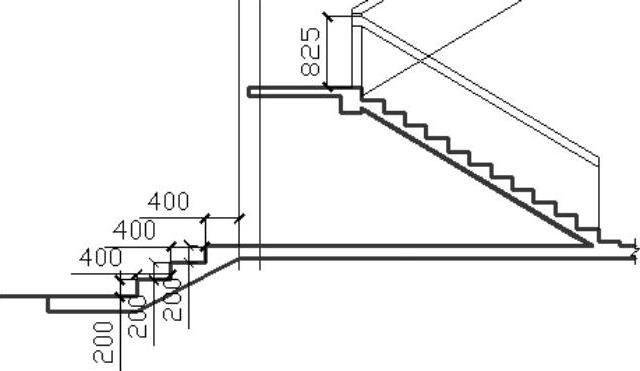

图17-158 部分尺寸标注结果

2）进行各个楼梯段的标高标注。单击“绘图”工具栏中的“直线”按钮，绘制一个标高符号。单击“修改”工具栏中的“复制”按钮，将标高符号复制到各个需要处。单击“绘图”工具栏中的“多行文字”按钮，在标高符号上方标出具体高度值，然后单击“绘图”工具栏中的“圆”按钮，绘制一个小圆作为轴线编号的圆圈。再单击“绘图”工具栏中的“多行文字”按钮，在圆圈内标上文字F，得到F轴的文字编号。最后单击“修改”工具栏中的“复制”按钮，复制一个轴线编号到G轴处，并双击其中的文字，将其中的文字改为G，结果如图17-159所示。

3）单击“绘图”工具栏中的“图案填充”按钮，分别对需要填充的各个部分进行实体填充操作，结果如图17-160所示。

4）单击“绘图”工具栏中的“多行文字”按钮，在图形的正下方标注上“楼梯剖面详图1：50”字样，完成楼梯剖面详图的绘制，结果如图17-138所示。
