AutoCAD2014中文版从入门到精通：绘制家属楼剖面图
【摘要】：图17-98 绘制相应线条图17-99 旋转轮廓线4）单击“绘图”工具栏中的“直线”按钮，由于多层住宅的楼层高度为3.0m，因此在距离地面线3.0m处绘制楼面轮廓线，如图17-100所示。图17-104 形成电梯井3）单击“绘图”工具栏中的“矩形”按钮，绘制剖面图中可以看到的其他位置的门洞造型，如图17-105所示。2）单击“修改”工具栏中的“镜像”按钮，对楼梯踏步进行镜像得到上梯段的楼梯剖面，如图17-108所示。
参见光盘
光盘动画演示\第17章\绘制家属楼剖面图.avi
本节将讲述在建筑平面图位置上，绘制A-A剖切位置的剖面图，如图17-96所示。
图17-96 A-A剖面图
绘制步骤：
1.剖面图建筑楼梯造型绘制。
（1）绘制楼面线。
1）单击“绘图”工具栏中的“多段线”按钮
，在平面图的右侧绘制一条长度为42650的多段线，如图17-97所示。
图17-97 绘制垂直线

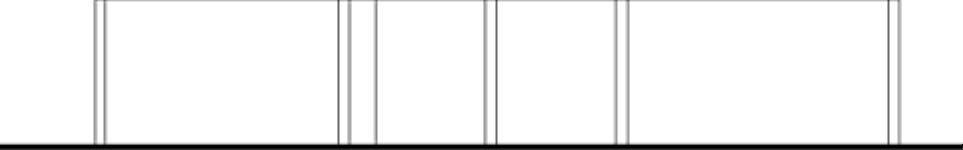

2）在A-A剖切通过所涉及（能够看到）的墙体、门窗、楼梯等位置，单击“绘图”工具栏中的“直线”按钮
和“修改”工具栏中的“偏移”按钮
，，根据建筑平面图向地坪线绘制其相应的轮廓线，如图17-98所示。
3）单击“修改”工具栏中的“旋转”按钮
，将所绘制的轮廓线旋转90°，如图17-99所示。

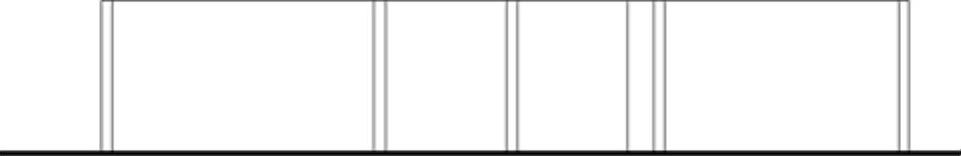

图17-98 绘制相应线条
图17-99 旋转轮廓线

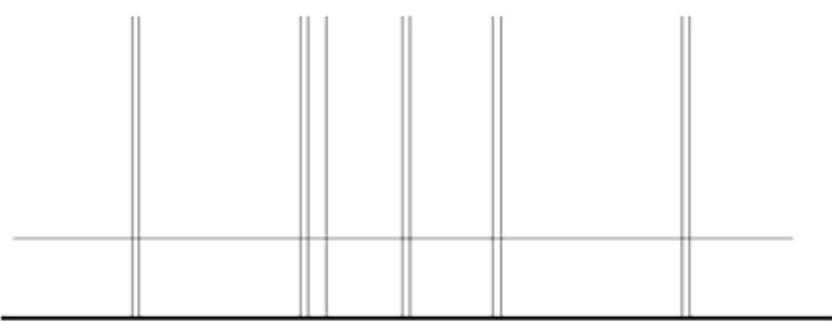

4）单击“绘图”工具栏中的“直线”按钮
，由于多层住宅的楼层高度为3.0m，因此在距离地面线3.0m处绘制楼面轮廓线，如图17-100所示。

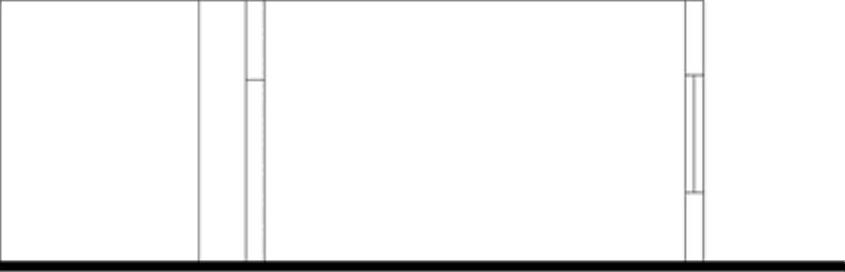

5）单击“修改”工具栏中的“修剪”按钮
，对墙体和楼面轮廓线等进行修剪，如图17-101所示。
6）单击“修改”工具栏中的“镜像”按钮
，对墙体和楼面轮廓线等进行镜像，如图17-102所示。
图17-100 楼面轮廓线
图17-101 修剪楼面线
图17-102 镜像楼面线

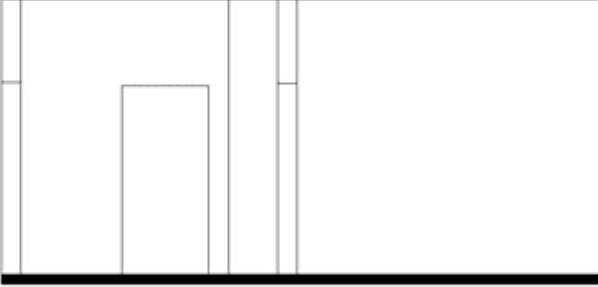

（2）绘制门窗。
1）单击“绘图”工具栏中的“直线”按钮
，参照平面图、立面图中建筑门窗的位置与高度，在相应的墙体绘制门窗轮廓线，如图17-103所示。
图17-103 绘制剖面门窗
2）单击“修改”工具栏中的“修剪”按钮
和“修改II”工具栏中的“编辑多段线”按钮
，，将中间部分楼的地面线条剪切，再单击“绘图”工具栏中的“矩形”按钮
，绘制矩形门洞轮廓，如图17-104所示。
图17-104 形成电梯井
3）单击“绘图”工具栏中的“矩形”按钮
，绘制剖面图中可以看到的其他位置的门洞造型，如图17-105所示。

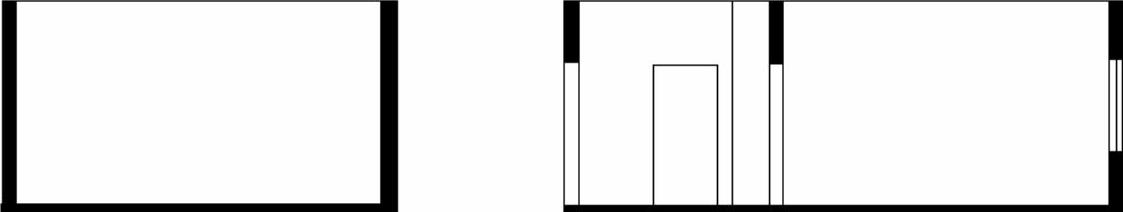

4）单击“绘图”工具栏中的“图案填充”按钮
，填充剖面图中的墙体为黑色，如图17-106所示。
（3）绘制楼梯踏步。
1）单击“绘图”工具栏中的“多段线”按钮
，选取一点，绘制一个楼梯踏步图形，楼梯踏步为250×145，如图17-107所示。(www.chuimin.cn)
图17-105 绘制其他位置门洞
图17-106 填充墙体

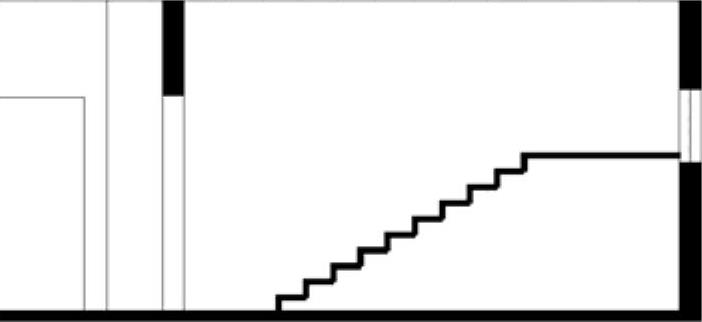

图17-107 创建梯段剖面
▲技巧与提示——楼梯踏步剖面轮廓线绘制方法
根据楼层高度，按每步高度小于170mm计算楼梯踏步和梯板的尺寸，然后按所计算的尺寸绘制其中一个梯段剖面轮廓线。
2）单击“修改”工具栏中的“镜像”按钮
，对楼梯踏步进行镜像得到上梯段的楼梯剖面，如图17-108所示。

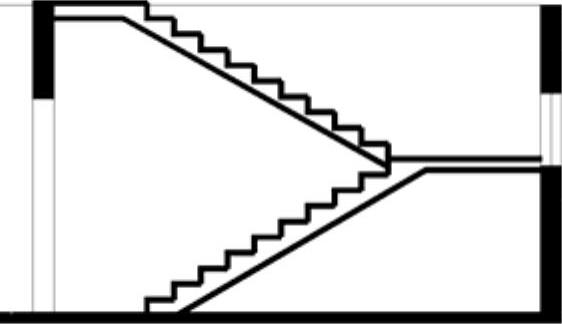

3）单击“绘图”工具栏中的“多段线”按钮
，在踏步下绘制楼梯板，得到完整的楼梯剖面结构图，如图17-109所示。

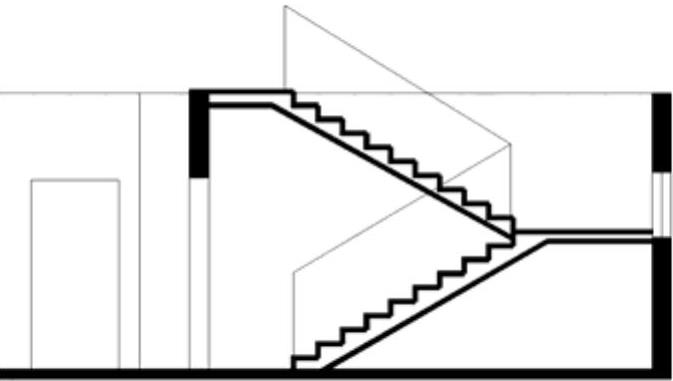

图17-108 形成楼梯剖面
图17-109 绘制楼梯板

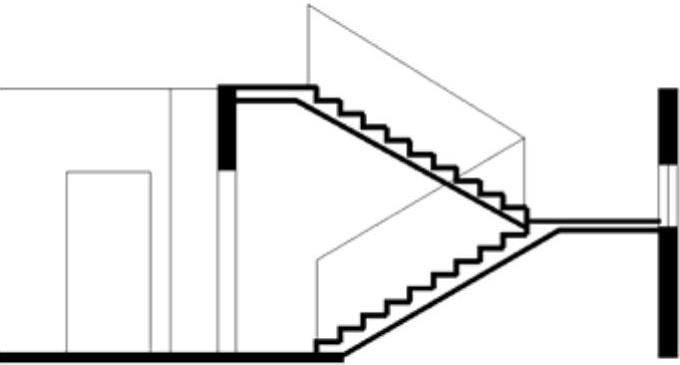

4）单击“绘图”工具栏中的“直线”按钮
，绘制高为900的直线。作为楼梯栏杆，如图17-110所示。
5）单击“修改”工具栏中的“修剪”按钮
，将楼梯间的部分楼板剪切，如图17-111所示。
图17-110 绘制栏杆
图17-111 剪切楼板
2.剖面图整体楼层图形绘制。

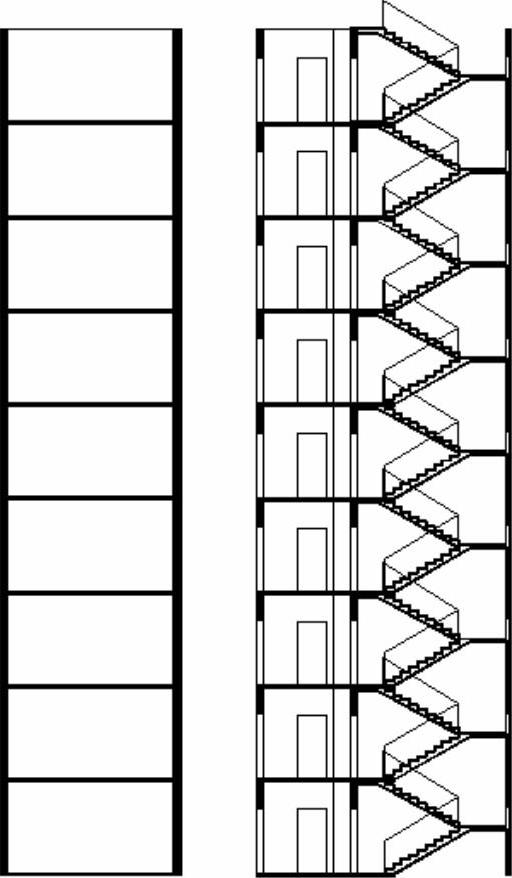

（1）单击“修改”工具栏中的“复制”按钮
，按照立面图中所确定的楼层高度进行楼层复制，得到A-A剖面图，如图17-112所示。
（2）单击“绘图”工具栏中的“多段线”按钮
，在剖切位置顶层楼层绘制屋面结构体，如图17-113所示。
图17-112 复制楼层
图17-113 绘制屋面剖面
（3）单击“绘图”工具栏中的“多段线”按钮
，在剖面图底部绘制电梯底坑剖面，如图17-114所示。
（4）利用“直线”、“单行文字”和“线性标注”命令，按楼层高度标注剖面图中的楼层标高，以及楼层和门窗的尺寸，如图17-115所示。
（5）缩放视图检查多层住宅A-A剖面图的绘制情况，如图17-116所示。

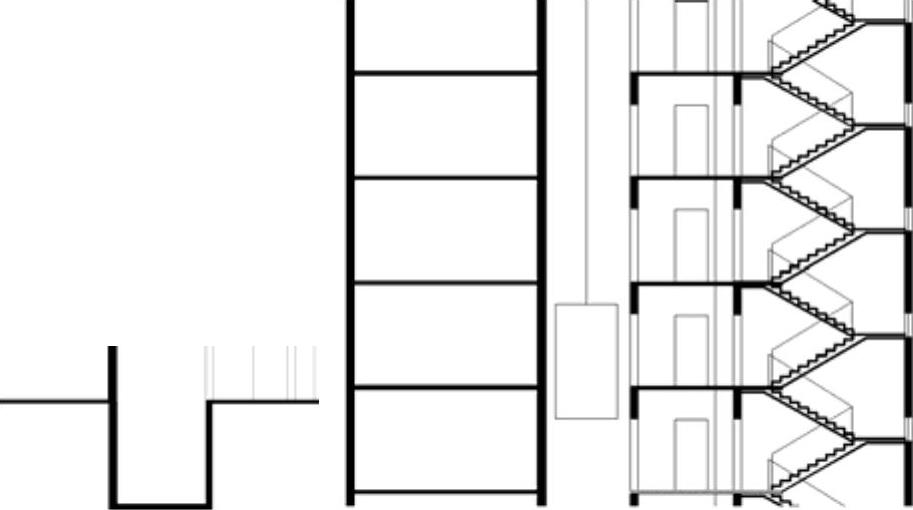

图17-114 绘制电梯坑井
图17-115 文字尺寸标注

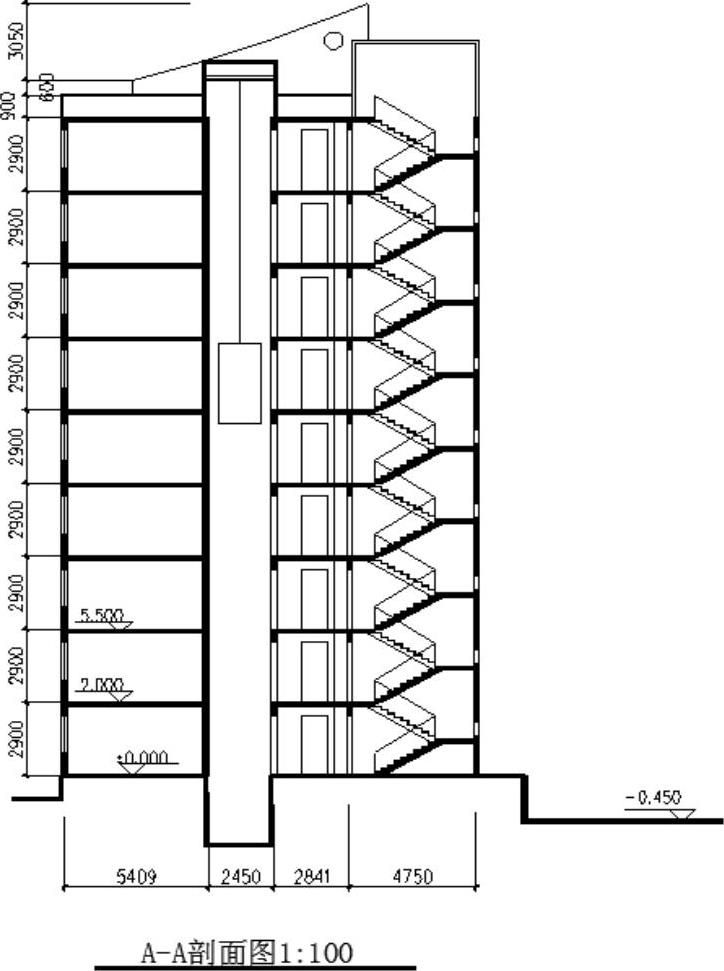

图17-116 A-A剖面图
