本节将结合建筑平面图的例子，介绍家属楼立面图的CAD绘制方法与技巧。建筑立面图形的主要绘制方法包括其立面主体轮廓的绘制、立面门窗造型的绘制、立面细部造型以及其他辅助立面造型绘制，另外还包括标准层立面、整体立面图及细部立面的处理等。通过本设计案例的学习，结合前面有关章节建筑立面图的绘图方法，进一步巩固其相关绘图知识和方法，全面掌握建筑立面图的绘制方法。

参见光盘

光盘动画演示\第17章\绘制家属楼立面图.avi

绘制步骤：

1.建筑标准层立面轮廓绘制。

（1）绘制楼面线。

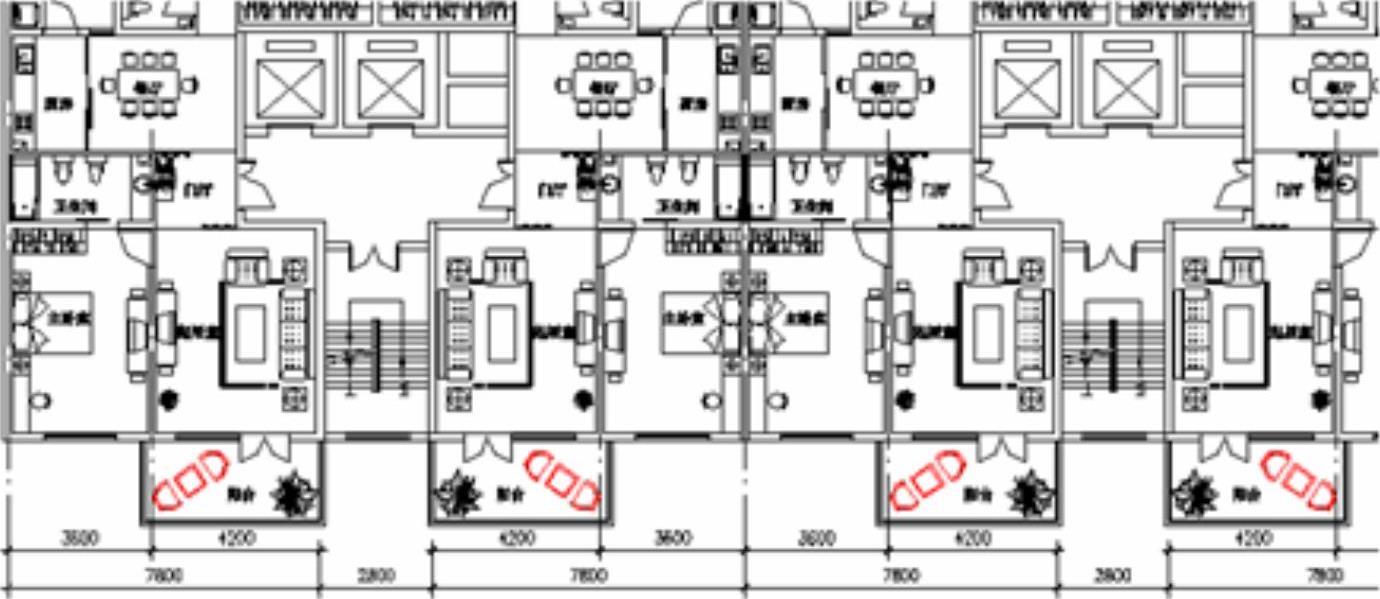

1）单击“绘图”工具栏中的“多段线”按钮，在标准层平面图对应的一个单元下侧绘制一条地平线，如图17-77所示。

图17-77 绘制建筑地平线

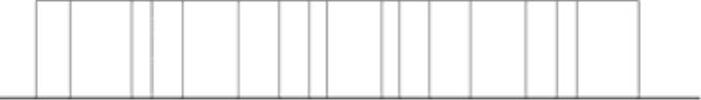

2）由建筑平面图向地坪线引出立面图对应线，单击“绘图”工具栏中的“直线”按钮，绘制外墙轮廓对应线，如图17-78所示。

3）单击“修改”工具栏中的“偏移”按钮，选择地坪线向上偏移2900，偏移出二层楼面线。

4）单击“修改”工具栏中的“修剪”按钮，将楼面线上方修剪掉，如图17-79所示。

▲技巧与提示

高层住宅楼层高度设计为2.9m，先据此绘制与地平线平行的二层楼面线，然后对线条进行剪切，得到标准层的立面轮廓。

（2）绘制立面门窗。

图17-78 绘制立面对应线

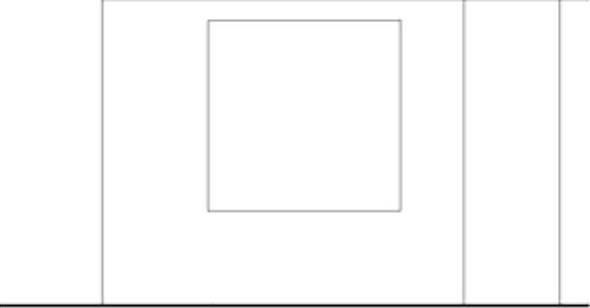

1）单击“修改”工具栏中的“偏移”按钮，选择地坪线向上偏移763，2503。在与地平线平行的方向创建立面图中的门窗高度轮廓线，如图17-80所示。

图17-79 绘制二层楼面

图17-80 生成立面门窗

2）单击“修改”工具栏中的“修剪”按钮，按照门窗的造型对图形进行修剪，如图17-81所示。

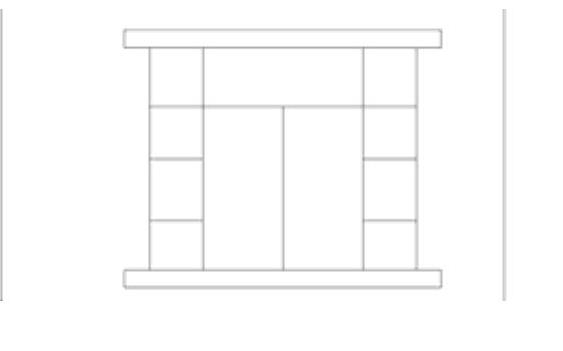

3）单击“绘图”工具栏中的“直线”按钮，根据立面图设计的整体效果，对窗户立面进行分隔，如图17-82所示。

图17-81 对图形进行修剪

图17-82 窗户造型绘制

4）单击“绘图”工具栏中的“多段线”按钮，在门窗上下位置勾画窗台造型，如图17-83所示。

图17-83 窗台造型设计

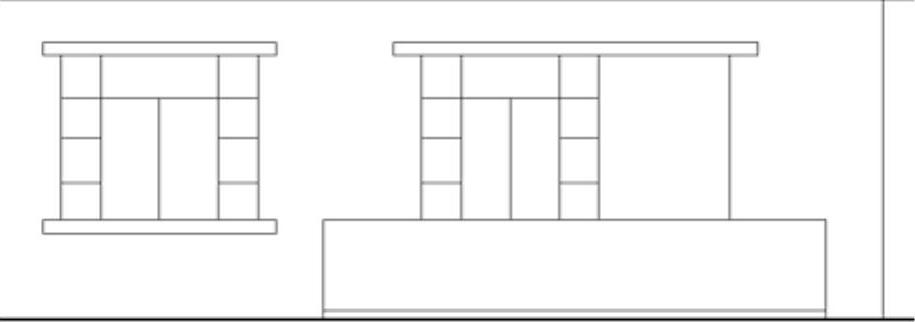

5）单击“绘图”工具栏中的“直线”按钮，按上述方法，对阳台和阳台门立面进行分隔，如图17-84所示。

图17-84 阳台及门造型绘制

（3）绘制立面阳台造型。

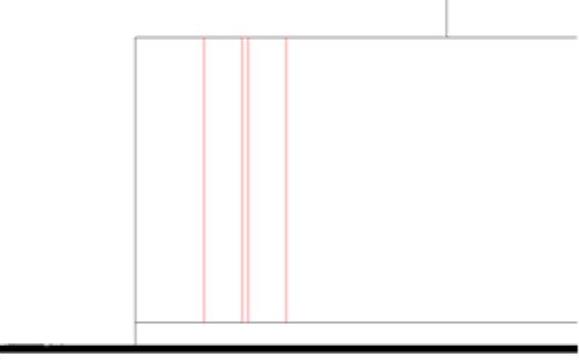

1）单击“绘图”工具栏中的“直线”按钮，在距离阳台边线166处，绘制一条垂直向上的直线。(www.chuimin.cn)

2）单击“绘图”工具栏中的“直线”按钮和“矩形”按钮，按阳台位置绘制阳台造型，绘制阳台垂直栏杆造型，如图17-85所示。

3）单击“绘图”工具栏中的“圆弧”按钮，勾画栏杆细部造型，如图17-86所示。

4）单击“修改”工具栏中的“镜像”按钮，创建阳台栏杆细部造型，如图17-87所示。

5）单击“修改”工具栏中的“复制”按钮，复制间距为500，创建阳台栏杆，如图17-88所示。

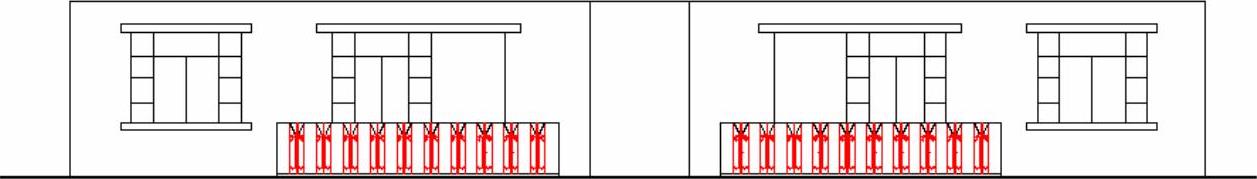

6）另外一侧的立面按上述方法绘制，形成整个标准层的立面图，如图17-89所示。

图17-85 垂直栏杆

图17-86 栏杆细部设计

图17-87 创建栏杆细部造型

图17-88 创建阳台栏杆

图17-89 对称立面形成

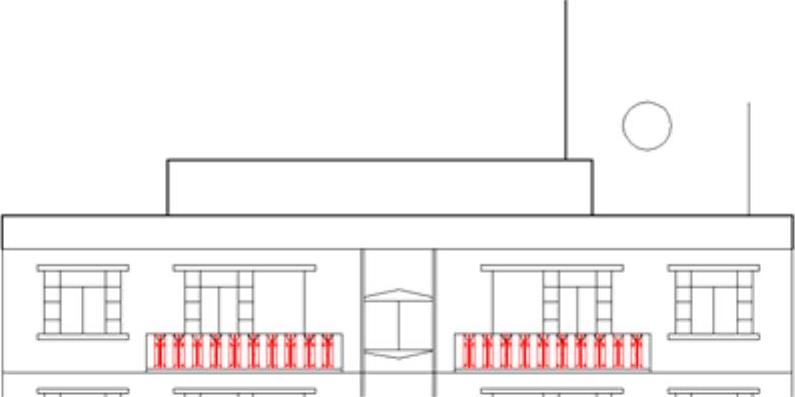

7）单击“修改”工具栏中的“偏移”按钮，选择对称立面左边的垂直直线向右偏移70、1620、70。选择地坪线向上偏移491、247、1028、247。单击“绘图”工具栏中的“直线”按钮，在绘制的直线最上方和最下方绘制对角线。单击“修改”工具栏中的“修剪按钮，对图形进行修剪，完成电梯间窗户的绘制，如图17-90所示。
