本节将以工程设计中常见的建筑平面图作为例子，详细介绍建筑平面图CAD绘制方法与技巧。通过本设计案例的学习，综合前面有关章节的建筑平面图的绘图方法，进一步巩固其相关的绘图知识和方法，全面掌握建筑平面图的绘制方法。

下面介绍如图17-22所示的住宅平面空间的建筑平面图设计的相关知识及其绘图方法与技巧。

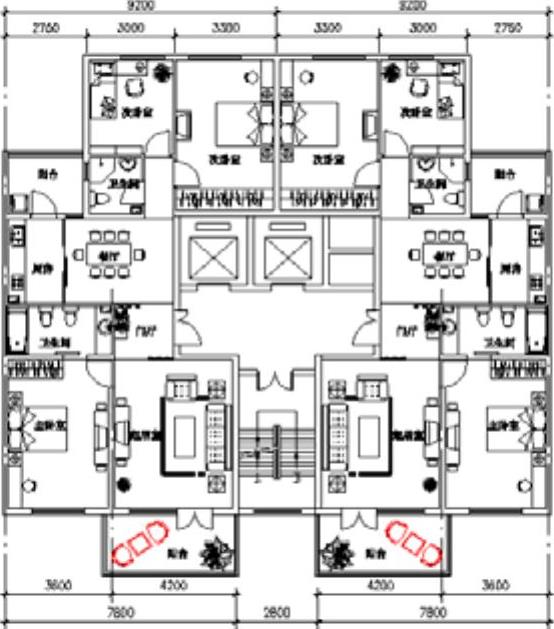

图17-22 家属楼平面空间建筑平面

参见光盘

光盘动画演示\第17章\绘制家属楼平面图.avi

绘制步骤：

1.建筑平面墙体绘制。

（1）绘制轴线。

1）单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter17-26.jpg，绘制居室墙体的轴线，所绘制的轴线长度为16000，宽度为9200，如图17-23所示。

2）单击图层特性管理器中的线型，将轴线的线型由实线线型改为点画线线型，如图17-24所示。


图17-23 绘制墙体轴线


图17-24 改变轴线的线型

3）单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-29.jpg，选择竖直轴线依次向右偏移，偏移距离为2750，3000，3300，选择偏移后的最右边轴线向左侧进行偏移，偏移距离为1250，4200，完成竖直轴线的绘制。

▲技巧与提示——改变线型为点画线的方法

先单击所绘的直线，然后在“对象特性”工具栏上单击“线形控制”下拉列表框，选择点画线，所选择的直线将改变线型，得到建筑平面图的轴线点画线。若还未加载此种线型，则选择“其他”命令选项先加载此种点画线线型。

4）单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-30.jpg和“拉伸”命令，根据居室开间或进深创建轴线，如图17-25所示。

5）单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-31.jpg，选择水平轴线依次向上偏移，偏移距离为5250，1800、3000、2100、3300。完成水平轴线的绘制，如图17-26所示。

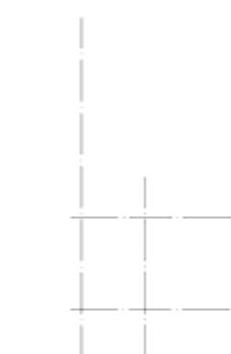

图17-25 按开间或进深创建轴线


图17-26 完成轴线绘制

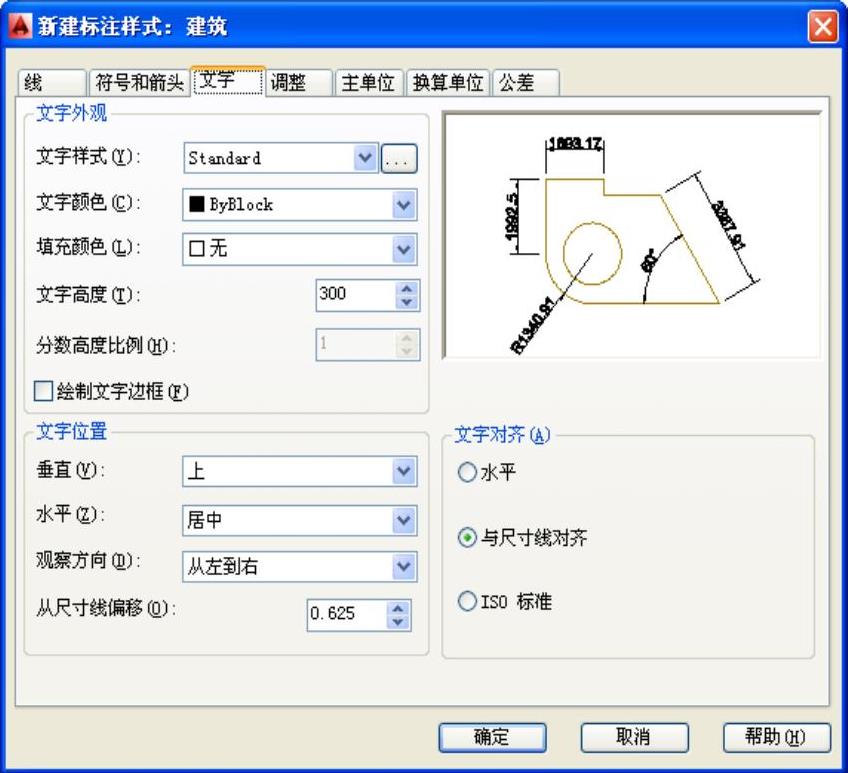

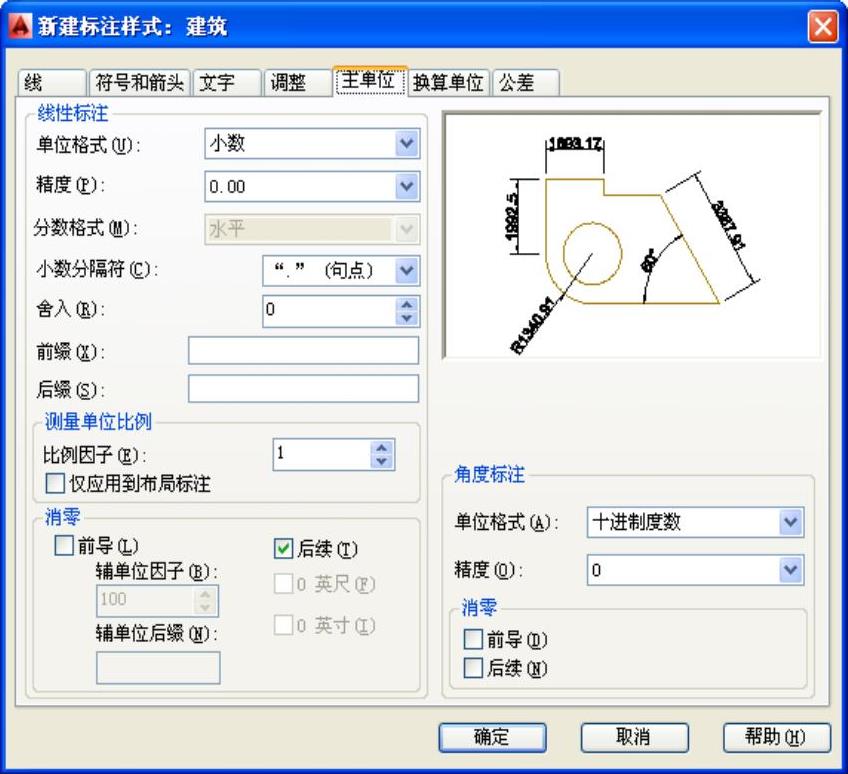

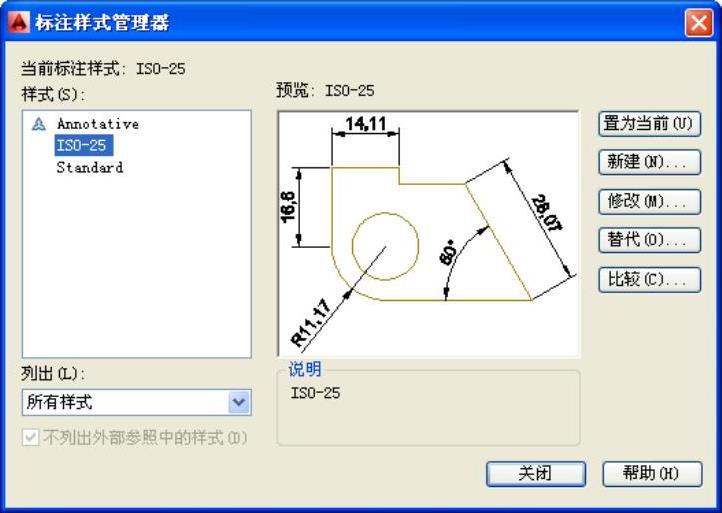

6）标注样式的设置应该跟绘图比例相匹配。该平面图以实际尺寸绘制，并以1：100的比例输出，选择菜单栏中的“格式”→“标注样式”命令，打开“标注样式管理器”对话框，对标注样式进行如下设置，如图17-27～图17-33所示。


图17-27 新建标注样式

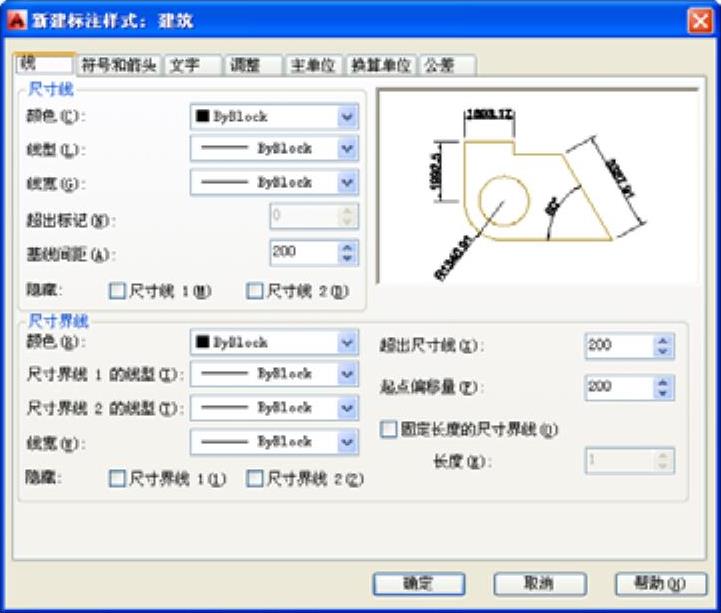

图17-28 设置参数1


图17-29 设置参数2


图17-30 设置参数3


图17-31 设置参数4


图17-32 设置参数5

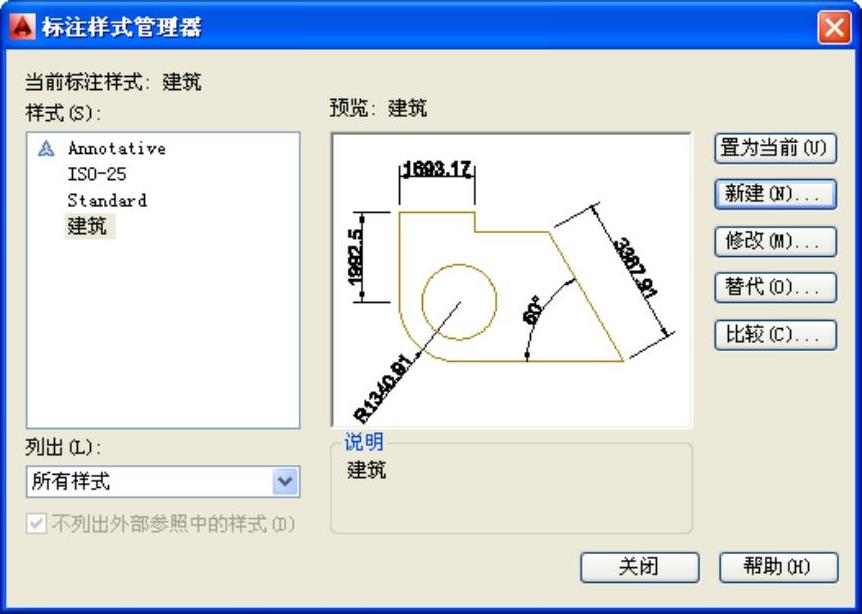

图17-33 将“建筑”样式置为当前

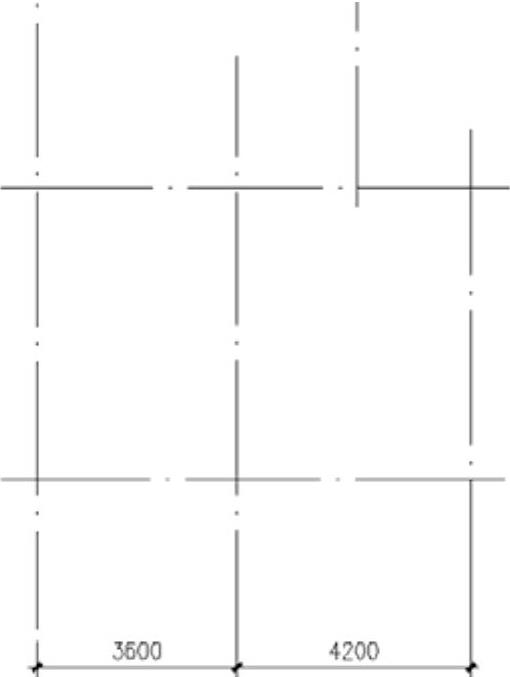

7）单击“标注”工具栏中的“线性”按钮978-7-111-45924-8-Chapter17-41.jpg，对轴线尺寸进行标注，如图17-34所示。

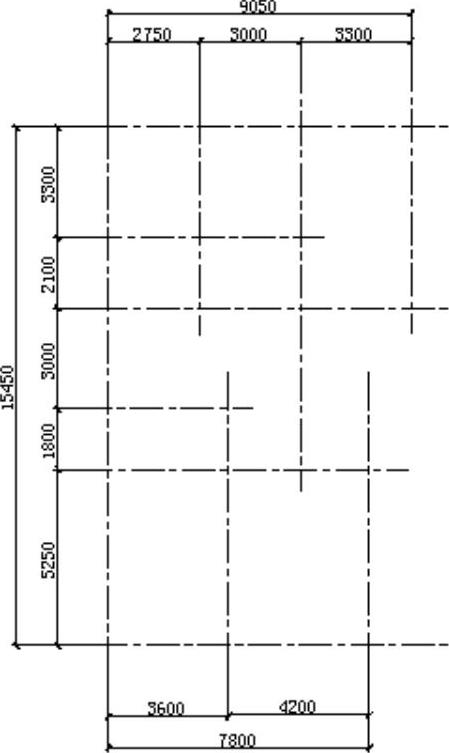

8）单击“标注”工具栏中的“线性”按钮978-7-111-45924-8-Chapter17-42.jpg，完成住宅平面空间所有相关轴线尺寸的标注，如图17-35所示。

（2）绘制墙体。

1）在命令行输入命令MLSTYLE，或者选择菜单栏中的“格式”→“多线样式”命令，系统打开“多线样式”对话框，如图17-36所示。在该对话框中单击“新建”按钮，系统打开“新建多线样式”对话框，在该对话框的“新样式名”文本框中键入“墙体线”，单击“继续”按钮，系统打开“新建多线样式”对话框，单击“图元”选项组中的第一个图元项，在“偏移”文本框中将其数值改为120，采用同样方法，将第二个图元项的偏移数值改为一120，其他选项设置如图17-37所示，确认后退出。

2）绘制墙体。在命令行中输入MLINE命令，命令行提示与操作如下：





图17-34 标注轴线


图17-35 标注所有轴线

完成墙体绘制，如图17-38所示。

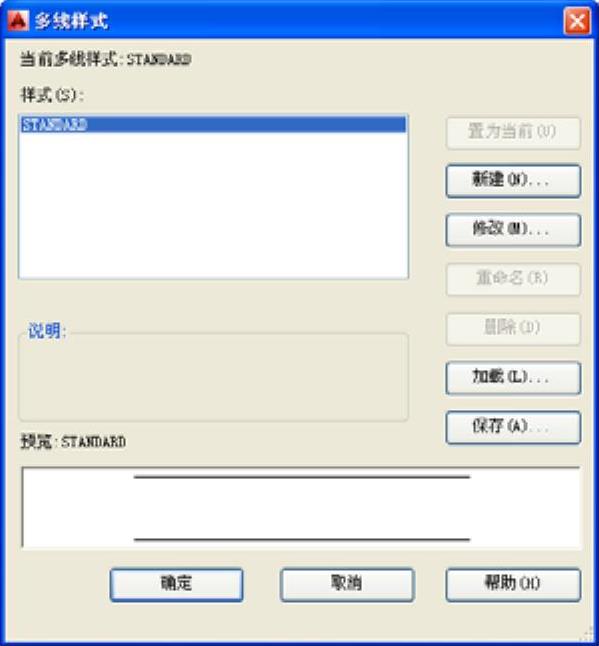

图17-36 “多线样式”对话框


图17-37 “新建多线样式”对话框

◆技术看板——墙体厚度

通常，墙体厚度设置为200mm。

3）利用“多线”命令，绘制其他位置墙体，如图17-39所示。

▲技巧与提示——如何绘制厚度比较薄的隔墙

对一些厚度比较薄的隔墙，如卫生间、过道等位置的墙体，通过调整多线的比例可以得到不同厚度的墙体造型。


图17-38 创建墙体造型


图17-39 创建隔墙

4）按照住宅平面空间的各个房间的开间与进深，利用“多线”命令，继续进行其他位置的墙体的创建，最后完成整个墙体造型的绘制，如图17-40所示。

5）单击“绘图”工具栏中的“多行文字”按钮978-7-111-45924-8-Chapter17-52.jpg，标注房间文字，最后完成整个建筑墙体平面图，如图17-41所示。


图17-40 完成墙体绘制

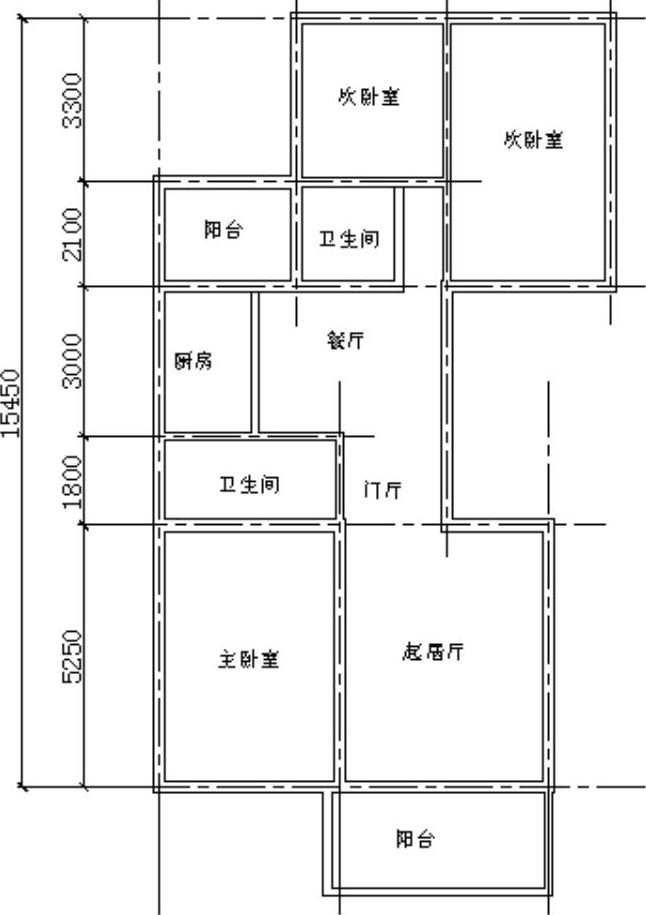

图17-41 标注房间文字

2.建筑平面门窗绘制。

（1）绘制建筑平面图门。

1）单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter17-55.jpg和单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-56.jpg，创建住宅平面空间的户门造型。按户门的大小绘制两条与墙体垂直的平行线确定户门宽度，如图17-42所示。

2）单击“修改”工具栏中的“修剪”按钮978-7-111-45924-8-Chapter17-57.jpg，对线条进行剪切得到户门的门洞，如图17-43所示。

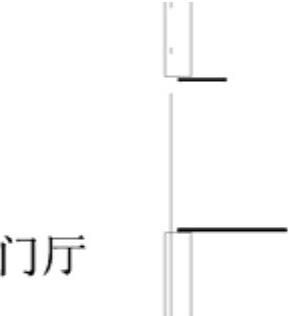

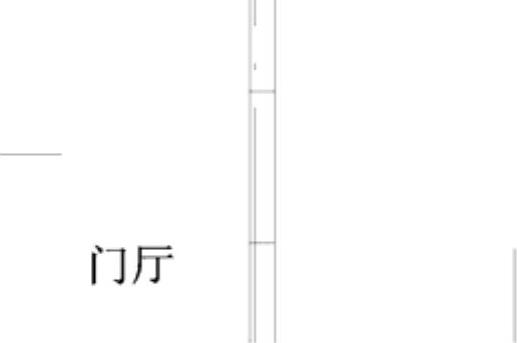

图17-42 确定户门宽度


图17-43 创建户门门洞

3）单击“绘图”工具栏中的“多段线”按钮978-7-111-45924-8-Chapter17-60.jpg，绘制户门的门扇造型，该门扇为一大一小的造型，如图17-44所示。

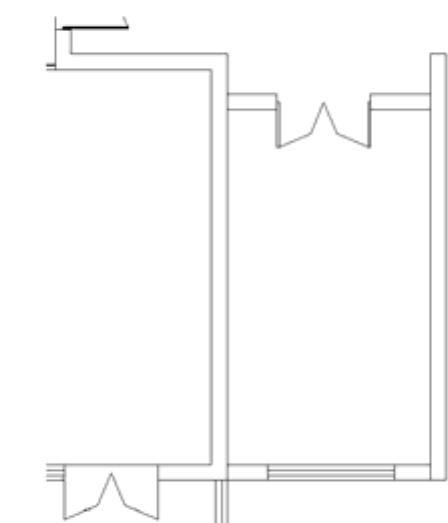

4）单击“绘图”工具栏中的“圆弧”按钮978-7-111-45924-8-Chapter17-61.jpg，绘制两段长度不一样的弧线，得到户门的造型，如图17-45所示。


图17-44 绘制门扇


图17-45 绘制两段弧线

5）单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter17-64.jpg和单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-65.jpg，对阳台门联窗户的造型进行绘制，如图17-46所示。

6）单击“修改”工具栏中的“修剪”按钮978-7-111-45924-8-Chapter17-66.jpg，在门的位置剪切边界线，得到门洞，如图17-47所示。


图17-46 绘制三段短线


图17-47 绘制转角窗户边界

7）单击“绘图”工具栏中的“多段线”按钮978-7-111-45924-8-Chapter17-69.jpg和单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-70.jpg，在门洞旁边绘制窗户造型，如图17-48所示。

（2）绘制建筑平面图对开门。

1）单击“绘图”工具栏中的“多段线”按钮978-7-111-45924-8-Chapter17-71.jpg，按门大小的一半绘制其中一扇门扇，如图17-49所示。


图17-48 创建窗户造型


图17-49 创建门洞

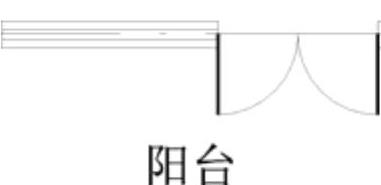

2）单击“修改”工具栏中的“镜像”按钮978-7-111-45924-8-Chapter17-74.jpg，通过镜像得到阳台门扇造型，完成门联窗户造型的绘制，如图17-50所示。


图17-50 镜像门扇

（3）绘制建筑平面推拉门。

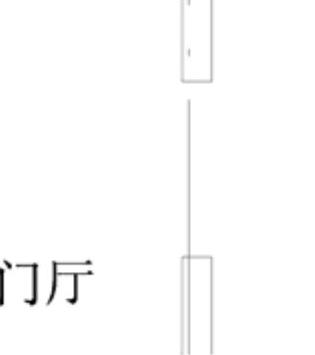

1）单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter17-76.jpg和单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-77.jpg，在餐厅与厨房之间进行推拉门造型绘制，先绘制门的宽度范围，如图17-51所示。

2）单击“修改”工具栏中的“修剪”按钮978-7-111-45924-8-Chapter17-78.jpg，剪切得到门洞形状，如图17-52所示。

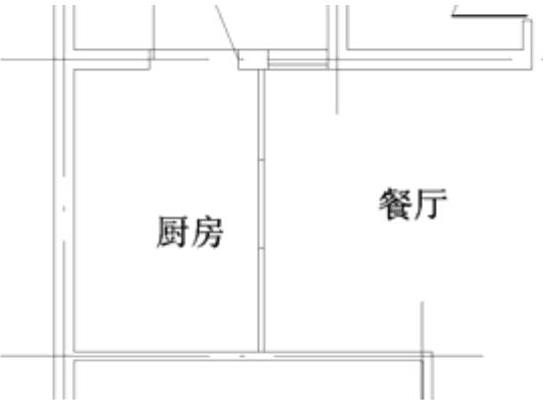

图17-51 绘制门宽范围


图17-52 剪切形成门洞

3）单击“绘图”工具栏中的“矩形”按钮978-7-111-45924-8-Chapter17-81.jpg，在靠餐厅一侧绘制矩形推拉门，如图17-53所示。

4）其他位置的门扇和窗户造型可参照上述方法进行创建，如图17-54所示。

3.楼、电梯间等建筑空间平面绘制。

（1）绘制建筑平面楼梯间。

1）单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter17-82.jpg和单击“绘图”工具栏中的“圆弧”按钮978-7-111-45924-8-Chapter17-83.jpg，绘制楼梯间的墙体和门窗轮廓图形，如图17-55所示。


图17-53 创建推拉门


图17-54 创建其他门窗

2）单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter17-86.jpg和单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-87.jpg，绘制楼梯踏步平面造型，如图17-56所示。


图17-55 绘制楼梯间轮廓


图17-56 绘制踏步造型

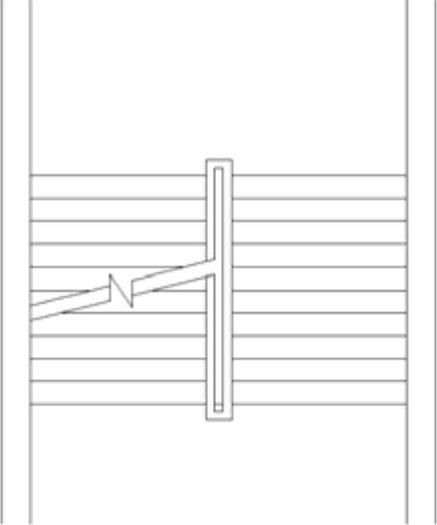

3）单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter17-90.jpg和单击“修改”工具栏中的“修剪”按钮978-7-111-45924-8-Chapter17-91.jpg，勾画楼梯踏步折断线造型，如图17-57所示。

（2）绘制建筑平面电梯间。

1）单击“绘图”工具栏中的“直线”按钮978-7-111-45924-8-Chapter17-92.jpg，绘制电梯井建筑墙体轮廓，如图17-58所示。

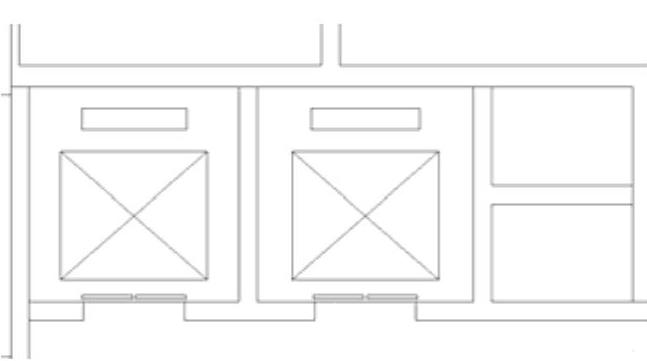

2）单击“绘图”工具栏中的“矩形”按钮978-7-111-45924-8-Chapter17-93.jpg和“直线”按钮978-7-111-45924-8-Chapter17-94.jpg，绘制电梯平面造型，如图17-59所示。

3）另外一个电梯平面按相同方法绘制，如图17-60所示。


图17-57 勾画楼梯折断线造型


图17-58 创建电梯井墙体

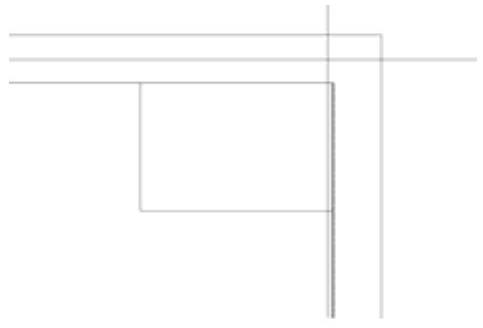

4）单击“绘图”工具栏中的“多段线”按钮978-7-111-45924-8-Chapter17-97.jpg，绘制卫生间中的矩形通风道造型，如图17-61所示。

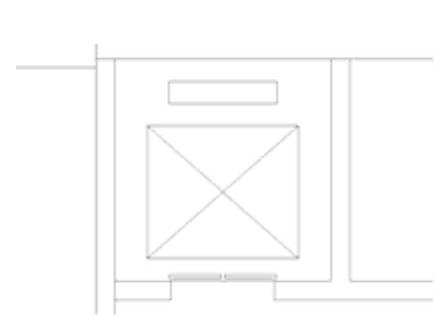

图17-59 绘制电梯平面造型


图17-60 绘制另外一个电梯

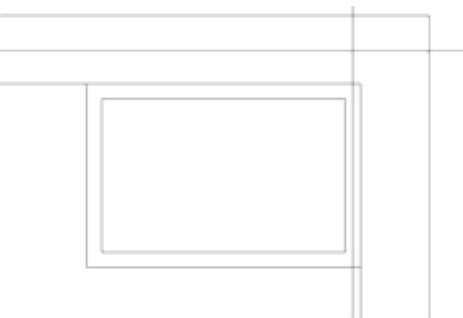

5）单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-100.jpg，得到通风道墙体造型，如图17-62所示。


图17-61 绘制通风道造型


图17-62 创建通风道墙体

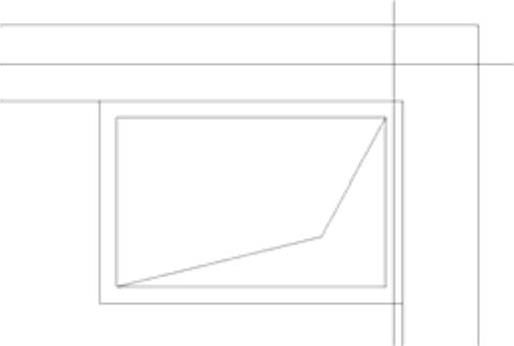

6）单击“绘图”工具栏中的“多段线”按钮978-7-111-45924-8-Chapter17-103.jpg，在通风道内绘制折线造型，如图17-63所示。

7）创建其他造型轮廓，如图17-64所示。

（3）绘制阳台外轮廓。

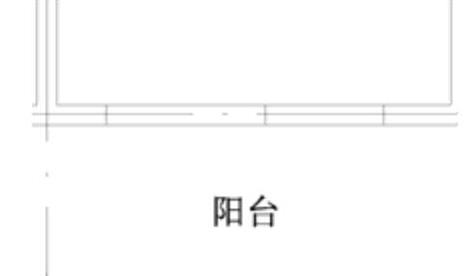

1）单击“绘图”工具栏中的“多段线”按钮978-7-111-45924-8-Chapter17-104.jpg，按阳台的大小尺寸绘制其外轮廓，如图17-65所示。

2）单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter17-105.jpg，得到阳台及其栏杆造型效果，如图17-66所示。

3）完成建筑平面图标准单元图形的绘制，如图17-67所示。


图17-63 绘制折线


图17-64 绘制其他管道造型


图17-65 绘制阳台外轮廓


图17-66 创建阳台栏杆造型

4.建筑平面家具布置。


图17-67 完成建筑墙体平面

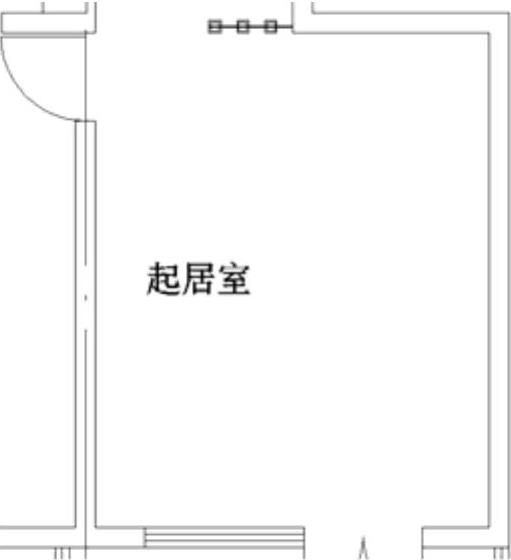

1）在命令行中输入“ZOOM”命令，局部放大起居室（即客厅）的空间平面，如图17-68所示。

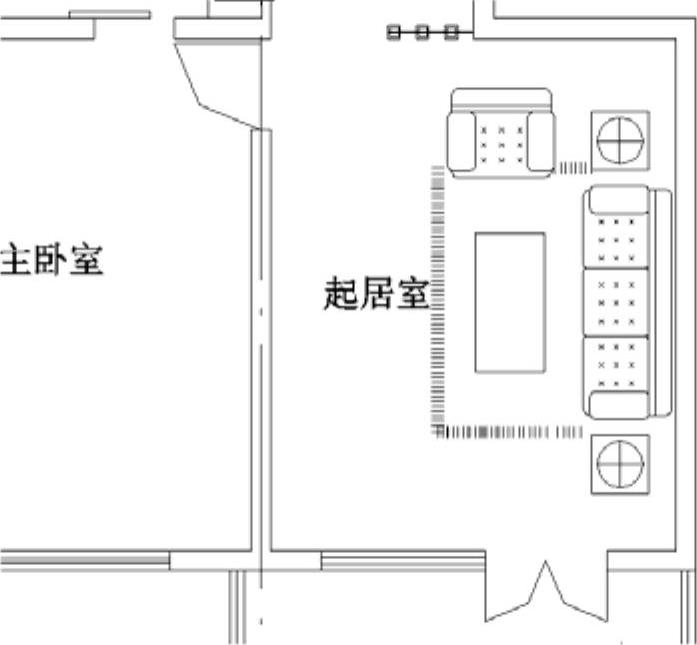

2）单击“绘图”工具栏中的“插入块”按钮978-7-111-45924-8-Chapter17-111.jpg，在起居室平面上插入沙发造型等，如图17-69所示。


图17-68 起居室平面


图17-69 插入沙发

▲技巧与提示

该沙发造型包括沙发、茶几和地毯等综合造型。若沙发等家具插入的位置不合适，可以通过移动、旋转等命令对其位置进行调整。

3）单击“绘图”工具栏中的“插入块”按钮978-7-111-45924-8-Chapter17-114.jpg，为客厅配置电视柜造型，如图17-70所示。

4）单击“绘图”工具栏中的“插入块”按钮978-7-111-45924-8-Chapter17-115.jpg，在起居室布置适当的花草进行美化，如图17-71所示。


图17-70 配置电视柜


图17-71 布置花草

5）单击“绘图”工具栏中的“插入块”按钮978-7-111-45924-8-Chapter17-118.jpg，在餐厅平面上插入餐桌，如图17-72所示。

6）单击“绘图”工具栏中的“插入块”按钮978-7-111-45924-8-Chapter17-119.jpg，按相似的方法布置其他位置的家具。

7）单击“绘图”工具栏中的“插入块”按钮978-7-111-45924-8-Chapter17-120.jpg，布置如卫生间的坐便器和洁身器等洁具设施，如图17-73所示。


图17-72 餐桌布置


图17-73 布置便器洁具

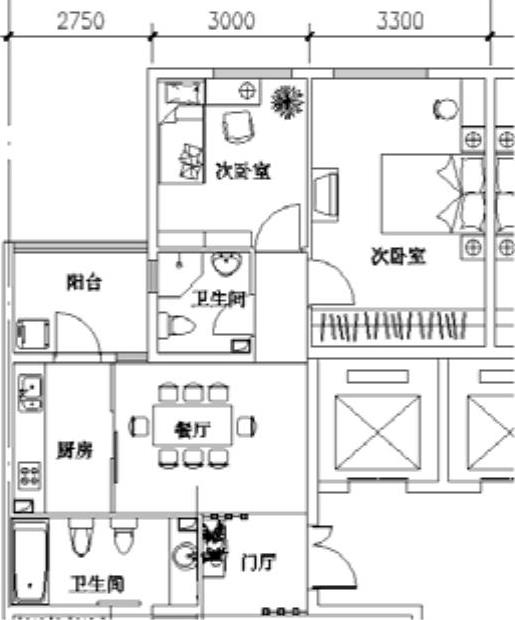

8）进行家具布置，最终完成平面图家具的布置，如图17-74所示。

9）单击“修改”工具栏中的“镜像”按钮978-7-111-45924-8-Chapter17-123.jpg，将布置好的家具进行镜像得到标准单元平面图，如图17-75所示。


图17-74 继续布置家具


图17-75 镜像图形

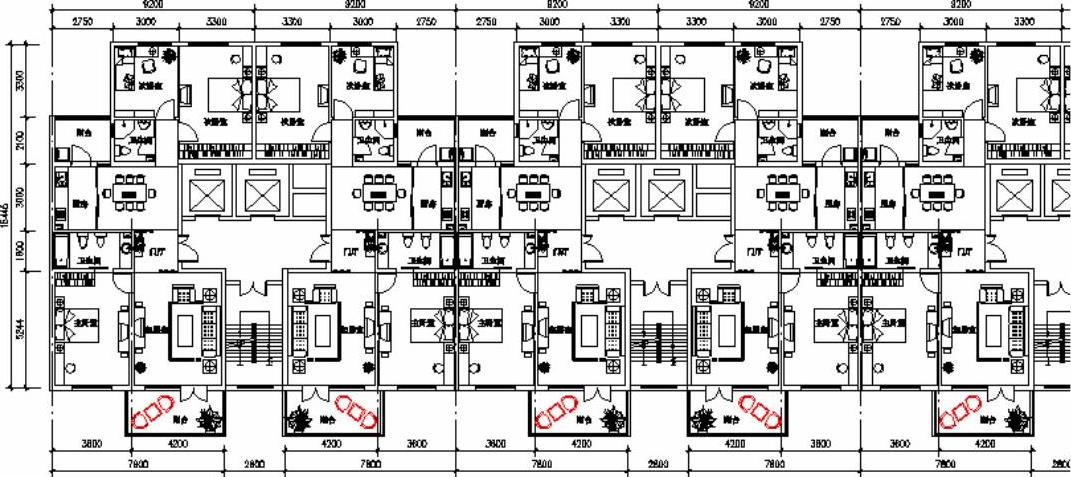

10）单击“修改”工具栏中的“复制”按钮978-7-111-45924-8-Chapter17-126.jpg，将标准单元进行复制，得到整个建筑平面图，如图17-76所示。


图17-76 复制得到平面图

11）标注轴线和图名等内容，相关方法可参阅前面有关章节介绍的方法，在此不再赘述。效果图如图17-22所示。
