建筑平面图就是假想使用一水平的剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分所作的水平剖面图。建筑平面图简称平面图，主要反映房屋的平面形状、大小和房间的布置，墙柱的位置、厚度和材料，门窗类型和位置等。建筑平面图是建筑施工图中最为基本的图样之一。建筑平面图的示例如图17-18所示。

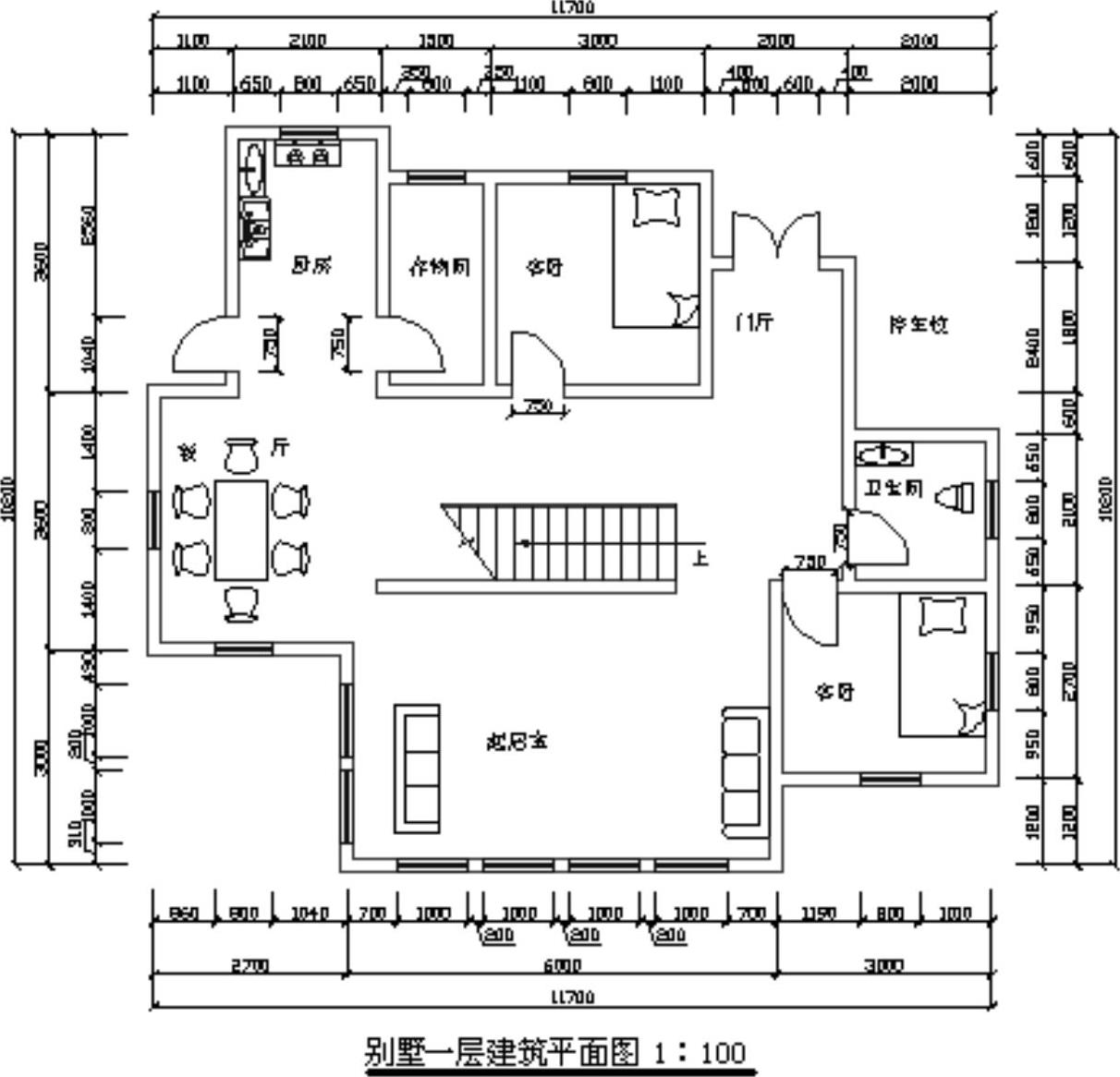

图17-18 平面图示例

1.建筑平面图的图示要点。

（1）每个平面图对应一个建筑物楼层，并注有相应的图名。

（2）可以表示多层的一张平面图称为标准层平面图。标准层平面图各层的房间数量、大小和布置都必须一样。

（3）建筑物左右对称时，可以将两层平面图绘制在同一张图样上，左右分别绘制各层的一半，同时中间要注上对称符号。

（4）如果建筑平面较大时，可以分段绘制。

2.建筑平面图的图示内容。(www.chuimin.cn)

（1）表示墙、柱、门、窗的位置和编号，房间名称或编号，轴线编号等。

（2）注出室内外的有关尺寸及室内楼、地面的标高。建筑物的底层，标高为±0.000。

（3）表示出电梯、楼梯的位置以及楼梯的上下方向和主要尺寸。

（4）表示阳台、雨篷、踏步、斜坡、雨水管道、排水沟等的具体位置以及大小尺寸。

（5）绘出卫生器具、水池、工作台以及其他重要的设备位置。

（6）绘出剖面图的剖切符号以及编号。根据绘图习惯，一般只在底层平面图绘制。

（7）标出有关部位上节点详图的索引符号。

（8）绘制出指北针。根据绘图习惯，一般只在底层平面图绘出指北针。
