AutoCAD2014中文版总平面图示例及阅读详解
【摘要】：图17-2 总平面图示例2.总平面图中的图例说明。其中，“R8”表示道路的转弯半径为8m，“30.10”为路面中心的标高。图17-13 计划扩建的道路图例图17-14 拆除的道路图例3.详解阅读总平面图。总平面图中的等高线就是一种立体的标高投影。所谓标高投影，就是在形体的水平投影上，以数字标注出各处的高度来表示形体形状的一种图示方法。如图17-15所示就是地形图的一部分。指北针和风玫瑰是总平面图中两个重要的指示符号。
1.总平面图概述。作为新建建筑施工定位、土方施工以及施工总平面设计的重要依据，一般情况下总平面图应该包括以下内容：
（1）测量坐标网或施工坐标网：测量坐标网采用“X，Y”表示，施工坐标网采用“A，B”来表示。
（2）新建建筑物的定位坐标、名称、建筑层数以及室内外的标高。
（3）附近的有关建筑物、拆除建筑物的位置和范围。
（4）附近的地形地貌：包括等高线、道路、桥梁、河流、池塘以及土坡等。
（6）绿化规定和管道的走向。
（7）补充图例和说明等。
以上各项内容，不是任何工程设计都缺一不可的。在实际的工程中，要根据具体情况和工程的特点来确定取舍。对于较为简单的工程，可以不画等高线、坐标网、管道、绿化等。一个总平面图的示例如图17-2所示。

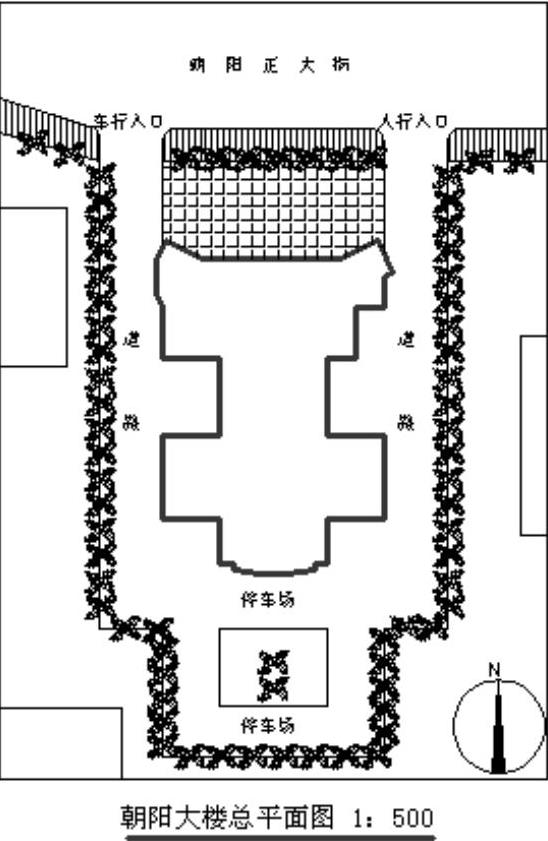

图17-2 总平面图示例
2.总平面图中的图例说明。
（1）新建建筑物：采用粗实线来表示，如图17-3所示。当有需要时可以在右上角用点数或数字来表示建筑物的层数，如图17-4和图17-5所示。

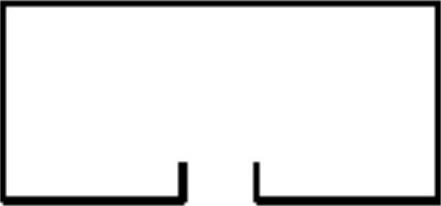

图17-3 新建建筑物图例

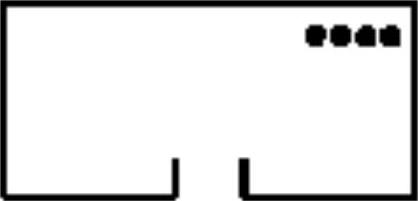

图17-4 以点表示层数（4层）

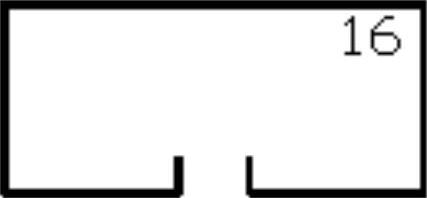

图17-5 以数字表示层数（16层）
（2）旧有建筑物：采用细实线来表示，如图17-6所示。同新建建筑物图例一样，也可以采用在右上角用点数或数字来表示建筑物的层数。

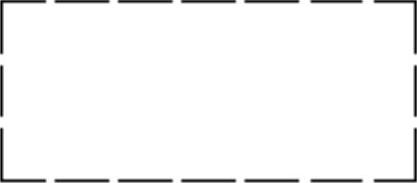

（3）计划扩建的预留地或建筑物：采用虚线来表示，如图17-7所示。

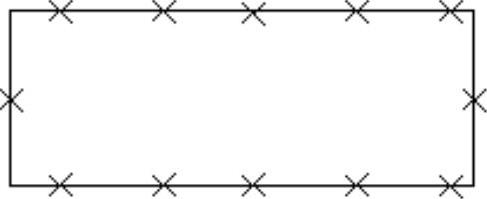

（4）拆除的建筑物：采用打上叉号的细实线来表示，如图17-8所示。
图17-6 旧有建筑物图例
图17-7 计划中的建筑物图例
图17-8 拆除的建筑物图例
（5）坐标：如图17-9和图17-10所示。注意两种不同坐标的表示方法。

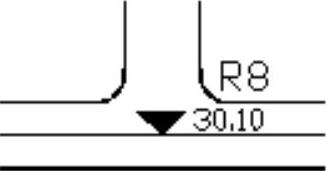

（6）新建道路：如图17-11所示。其中，“R8”表示道路的转弯半径为8m，“30.10”为路面中心的标高。
（7）旧有道路：如图17-12所示。(www.chuimin.cn)

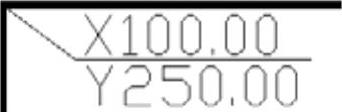

图17-9 测量坐标图例

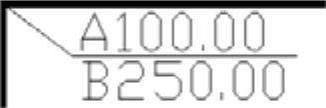

图17-10 施工坐标图例
图17-11 新建道路图例

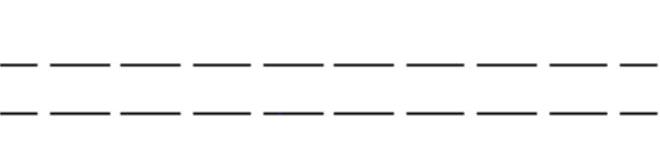

图17-12 旧有道路图例
（8）计划扩建的道路：如图17-13所示。
（9）拆除的道路：如图17-14所示。
图17-13 计划扩建的道路图例
图17-14 拆除的道路图例
3.详解阅读总平面图。
（1）了解图样比例、图例和文字说明。总平面图的范围一般都比较大，所以要采用比较小的比例。对于总平面图来说，1︰500算是很大的比例，也可用1︰1000或1︰2000的比例。总平面图上的尺寸标注，要以“m”为单位。
（2）了解工程的性质和地形地貌。例如从等高线的变化可以知道地势的走向高低。
（3）可以了解建筑物周围的情况。
（4）明确建筑物的位置和朝向。房屋的位置可以用定位尺寸或坐标来确定。定位尺寸应标出与原建筑物或道路中心线的距离。当采用坐标来表示建筑物位置时，宜标出房屋的3个角坐标。建筑物的朝向可以根据图中的风玫瑰图来确定。风玫瑰中有箭头的方向为北向。
（5）从底层地面和等高线的标高，可知该区域内的地势高低、雨水排向，并可以计算挖填土方的具体数量。总平面图中的标高，均为绝对标高。
4.标高投影知识。总平面图中的等高线就是一种立体的标高投影。所谓标高投影，就是在形体的水平投影上，以数字标注出各处的高度来表示形体形状的一种图示方法。
众所周知，地形对建筑物的布置和施工都有很大影响。一般情况下都要对地形进行人工改造，例如平整场地和修建道路等。所以要在总平面图中把建筑物周围的地形表示出来。如果还是采用原来的正投影、轴测投影等方法来表示，则无法表示出地形的复杂形状。在这种情况下，就采用标高投影法来表示这种复杂的地形。
总平面图中的标高是绝对标高。所谓绝对标高就是以我国青岛市外的黄海海平面作为零点来测定的高度尺寸。在标高投影图中，通常都绘出立体上平面或曲面的等高线来表示该立体。山地一般都是不规则的曲面，以一系列整数标高的水平面与山地相截，把所截得的等高截交线正投影到水平面上来，得到一系列不规则形状的等高线，标注上相应的标高值即可，所得图形称为地形图。如图17-15所示就是地形图的一部分。

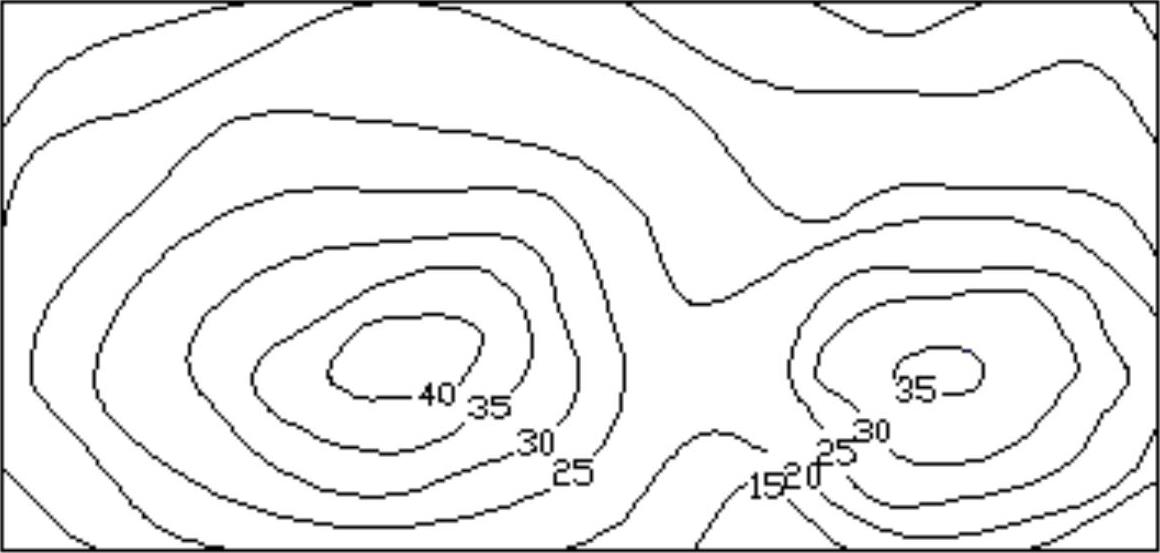

图17-15 地形图的一部分
5.绘制指北针和风玫瑰。指北针和风玫瑰是总平面图中两个重要的指示符号。指北针的作用是在图样上标出正北方向，如图17-16所示。风玫瑰不仅能表示出正北方向，还能表示出全年该地区的风向频率大小，如图17-17所示。

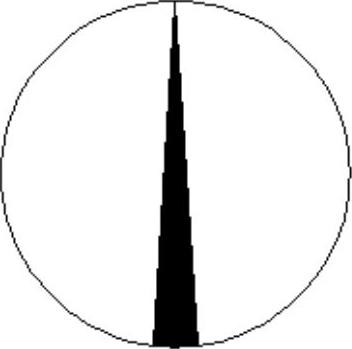

图17-16 绘制指北针

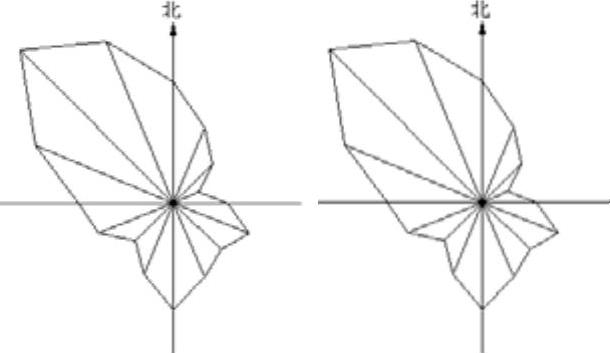

图17-17 风玫瑰最终效果图
